3.8.3 Klemmenbele-
gung 1
Betriebsanleitung CDA3000
Klemmenbelegung bei Werkseinstellung
Voreingestellte Lösung „Taktantrieb, Eil-/Schleichgang".
Merkmale
• Eilgang-Schleichgang-Fahrprofil mit
zwei Drehrichtungen
• Ausgang für Motorhaltebremse
K0
+24V
~
H1
-
K1
M
3~
S1
STL
STR
ENPO
0 ... 10 V
N1

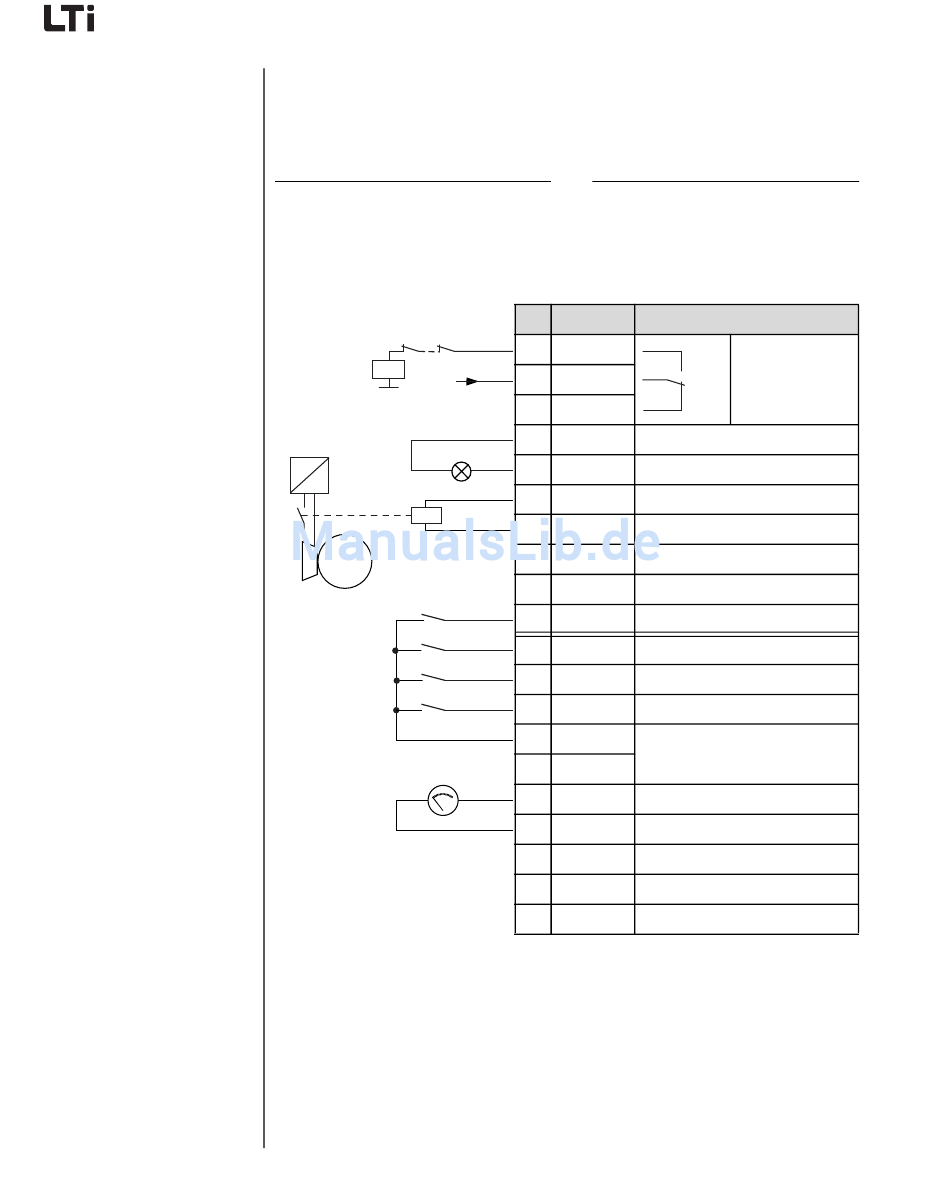

Bild 3.7 Steuerklemmen Fahrantrieb ohne Geberauswertung
3 Installation
Parameter
152-ASTER = DRV_1
X2 Bez.
14
20 OSD02
11
19 OSD02
18 OSD02 12
17 DGND digitale Masse
16 OSD01 Meldung „Sollwert erreicht"
15 OSD00 Ausgang für Motorhaltebremse
14 DGND digitale Masse
13 U Hilfsspannung 24 V
V
12 ISD03 nicht belegt
11 ISD02 Anwahl Schleichgang
10 ISD01 Start/Stop Eilgang Linkslauf
9 ISD00 Start/Stop Eilgang Rechtslauf
8 ENPO Hardwarefreigabe der Endstufe
7 U
V
Hilfsspannung 24 V
6 U
V
+
5 OSA00 Frequenz-Istwert 0 ... FMAX
4 AGND analoge Masse
-
3 ISA01 nicht belegt
2 ISA00 nicht belegt
1 U Referenzspannung 10,5 V, 5 mA
R
3-16
Funktion
Relaiskontakt
für Meldung
„Betriebsbereit"
