2.5
Durchsteckkühl-
körper (Dx.x)
Betriebsanleitung CDA3000
Schritt
Reißen Sie die Position der Gewindelö-
cher und den Ausbruch auf der Montage-
platte an.
1
Schneiden Sie für jede Befestigungs-
schraube ein Gewinde in die Montage-
platte.
Montieren Sie das Umrichtermodul senk-
2
recht an der Montageplatte. Ziehen Sie
alle Schrauben gleichmäßig an.
Montieren Sie die weiteren Komponen-
3
ten, wie z. B. Netzfilter, Netzdrossel etc.
auf der Montageplatte.
Weiter geht's mit der elektrischen Instal-
4
lation in Kapitel 3.
Beachten Sie:
• Aufteilung der Verlustleistung:
Außenseite (3)
Verlustleistung
Innenseite (4)
Kühlkörperseite (3)
Schutzart
Geräteseite (4)
yy yy

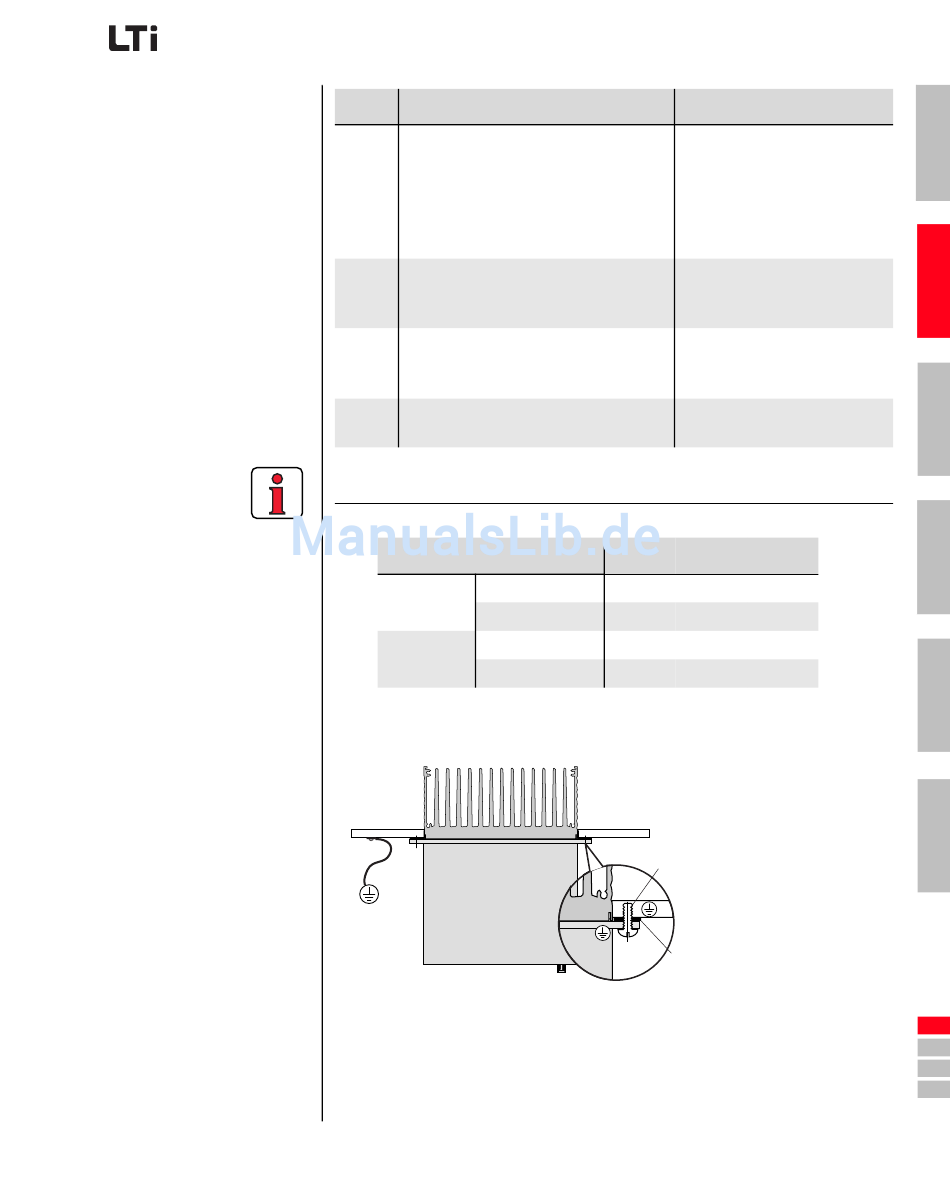

• Der umlaufende Montagekragen ist mit einer Dichtung versehen.
Diese muß sauber aufliegen und darf nicht beschädigt sein:
(3)
(4)
• Die Montageplatte muß gut geerdet werden.
• Das beste Ergebnis für eine EMV-gerechte Installation erreichen
Sie mit einer chromatierten oder verzinkten Montageplatte. Bei lak-
kierten Montageplatten muß die Lackschicht im Bereich der Kon-
taktfläche entfernt werden!
2 Geräteeinbau
Aktion
Maßbilder/Lochabstände siehe
Tabelle 2.6.
Über die Gewindefläche errei-
chen Sie einen guten flächigen
Kontakt.
Montageabstände beachten! Die
Montagedichtung muß sauber
aufliegen.
Netzfilter max. 20 cm unterhalb
des Umrichtermoduls
BG3
70%
30%
IP54
y
IP20
(2)
(1)
2-7
Anmerkung
BG4
BG5
75%
80%
25%
20%
IP54
IP54
IP20
IP20
(1) Dichtung
(2) Gewindebohrung für EMV-
gerechte Kontaktierung
(3) Außenseite
(4) Innenseite
1
2
3
4
5
