Im Falle der Regelung mit Haupttemperaturfühler und eventuellem
Temperaturbegrenzungsfühler ist die Wasserzerstäubung an den
Messwert in °C oder °F des Fühlers gebunden. Sie nimmt mit
zunehmender Abweichung vom Sollwert (St) zu. Die Höchstproduktion
Pmax findet statt, wenn der Temperaturmesswert des Fühlers BP
(Proportionalband) vom Sollwert entfernt ist. Die Aktivierungshysterese
hy ist nicht benutzerseitig einstellbar.

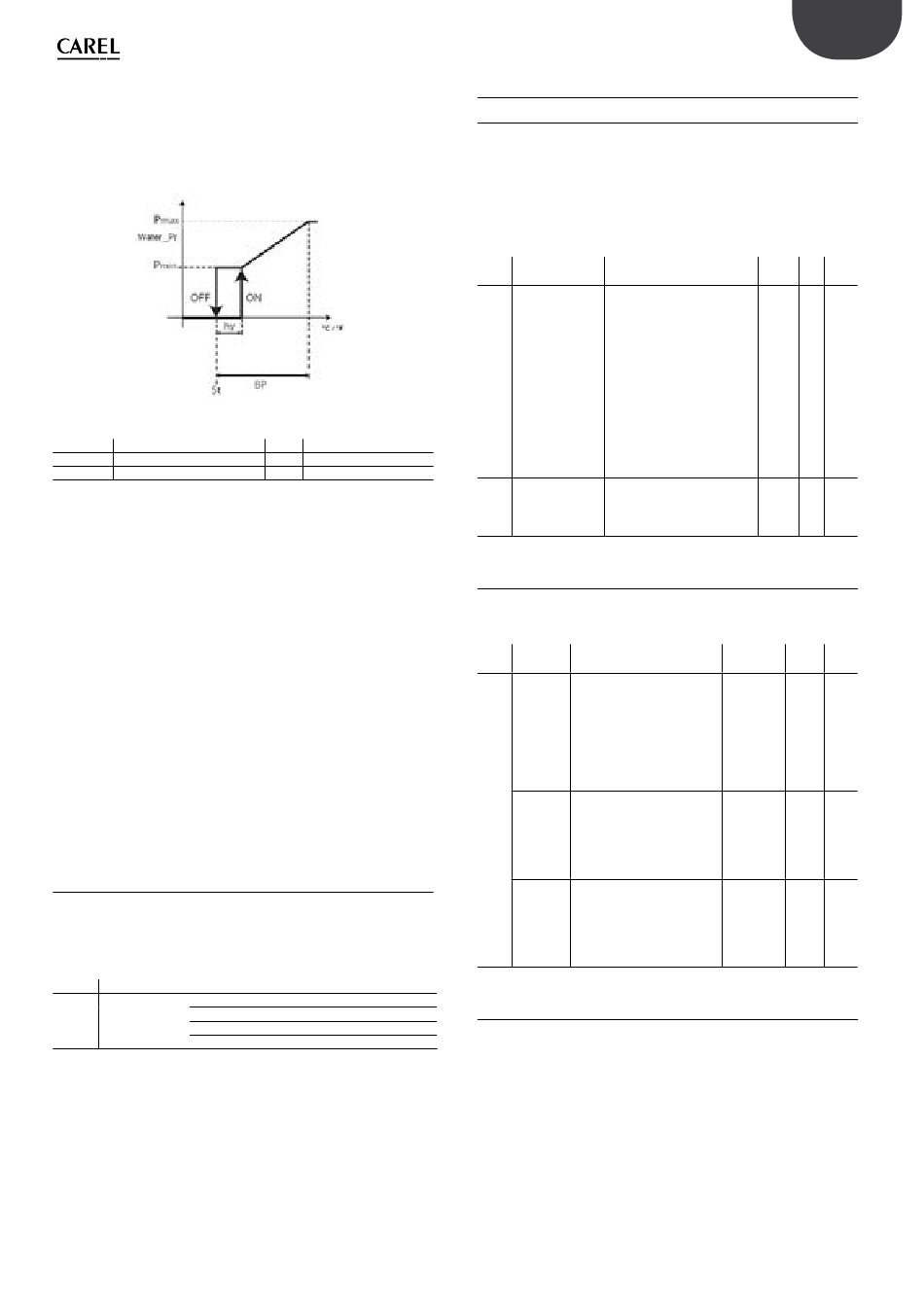

Fig. 6.d
Legende:
Water_pr Hochdruckwasserproduktion Y
P0 Höchstproduktion
Pm Mindestproduktion
Im Falle der "Feuchtereglung (1 Fühler)" oder "Temperaturregelung (1
Fühler)" kann ein Hauptfühler (verdrahtet oder wireless) angeschlossen
und konfiguriert werden.
Im Falle der "Feuchtereglung
"Temperaturregelung mit Begrenzungsfühler" können ein verdrahteter
Fühler als Hauptfühler und ein verdrahteter Fühler als Begrenzungsfühler
angeschlossen werden. Im Falle von Wireless-Fühlern (insgesamt max.
4) können zwei Fühlergruppen konfiguriert werden: Die Gruppe der
Hauptfühler und die Gruppe der Begrenzungsfühler. In diesem Fall wird
der Mittelwert der Hauptfühler (nach definierter Gewichtung) ausgeführt.
Die als Begrenzungsfühler konfigurierten Fühler haben einen eigenen
Mittelwert (nach definierter Gewichtung).
Im Falle der "Feuchteregelung (2 Fühler) oder der "Temperaturregelung
(2 Fühler)" kann nur eine einzige Hauptfühlergruppe definiert werden.
Verdrahtete Fühler können an den Hauptfühler (M2.1) und an den
Begrenzungsfühler (M2.5) angeschlossen werden. Sie werden als zweiter
Fühler in Berechnung des Mittelwertes verwendet. Bei Wirelessfühlern
(insgesamt max. 4) kann nur eine einzige Hauptfühlergruppe definiert
werden. Ihr Mittelwert wird nach der definierten Gewichtung berechnet.
Für die Anschlüsse der Signale und/oder der Fühler siehe Kapitel 4.
6.2.1 Gewichtung der Fühler (Installateurmenü)
Im Falle von zwei Temperaturfühlern oder zwei Feuchtefühlern
berechnet das Steuergerät des Befeuchters den gewichteten Mittelwert
der Fühler. Auf diese Weise können 2 Fühler (z. B. Feuchtefühler) auch
an sich gegenüberliegenden Seiten eines Raums platziert werden und
kann ihr Mittelwert zur Regelung verwendet werden.
Titel Beschreibung Beschreibung
Gewichtung der Einstellung der Gewichtung der Fühler
Da03
Default: 100
Fühler
Da06
Änderungsbereich: 0...100
Takt: 1
Die Gewichtung jedes Fühlers wird mit einem Wert von 0 bis 100
ausgedrückt.
Die Berechnung des gewichteten Mittelwertes erfolgt:
Gewichteter Mittelwert= ((S1×p1)+(S2×p2))
----------------------------
(p1+p2)
Dabei ist "Si" der Fühlermesswert und "pi" die jeweilige Gewichtung.
Soll der arithmetische Mittelwert berechnet werden, müssen alle
Gewichtungen auf denselben Wert eingestellt werden (z. B.: p1 = p2 =
100).
Externes Signal
hy Aktivierungshysterese
mit Begrenzungsfühler" oder

6.3 Funktionen

6.3.1 Füllung
Für einen korrekten Systembetrieb darf keine Luft in der Leitung
vorhanden sein, um Vibrationen, anhaltende transiente Bedingungen
und eine schlechte Zerstäubungsqualität zu vermeiden. Zur Beseitigung
der Luft muss die Füllzeit korrekt eingestellt werden. Während der ersten
Anlageninbetriebnahme muss die Zeit berechnet werden, die das Wasser
braucht, um das Ende des Wasserkreislaufs zu erreichen, und bis nur
mehr Wasser aus dem Kreislauf austritt. Je länger der Wasserkreislauf,
desto länger muss die Füllzeit sein.
Index Displayanzeige Beschreibung
Db01 Akt. Füllung Ist die Wasserversorgungslei-
tung beim Pumpenstart
leer (wegen erster Inbe-
triebnahme, Pumpenaktivie-
rung, saisonalen Neustarts
etc.), und wird dieser
Parameter mit JA aktiviert,
arbeitet die Pumpe für eine
bestimmte Zeit (im nächsten
Parameter definiert) auf der
Mindestleistung, um die
Leitung vor dem Zerstäu-
bungsbeginn zu füllen.
Dauer Zeit der Füllung der Leitung
vor dem Zerstäubungsbe-
ginn, falls die Wasserversor-
gungsleitung leer sein sollte.
6.3.2 Spülung
Bei der Spülung wird durch alle Leitungen für eine bestimmte Zeit Wasser
durchgepumpt. Der Zweck ist die vollständige Spülung der Anlage zur
Vermeidung von Wasseranstauungen.
Index Displayan- Beschreibung
zeige
Db02 Spülung: Die Spülung wird nach
Periodisch einer einstellbaren Anzahl
Täglich von Untätigkeitsstunden
Spülung ausgeführt.
deaktivie- Die Spülung wird täglich zu
ren einer vorgegebenen Zeit
ausgeführt.
Spülung deaktiviert
Intervall Anzahl der Untätigkeitsstun-
Stunden den, nach denen die perio-
dische Spülung ausgeführt
wird.
Uhrzeit, zu welcher die tägli-
che Spülung ausgeführt wird.
Dauer Anzahl der Minuten, für
deren Dauer die periodische
Spülung ausgeführt wird.
Anzahl der Minuten, für
deren Dauer die tägliche
Spülung ausgeführt wird.
6.3.3 Verwaltung der Gebläsekopfventilatoren
Die Ventilatoren der Gebläseköpfe, die das Wasser zerstäuben, müssen
bereits vor der effektiven Zerstäubung in Betrieb genommen werden,
damit der Luftfluss, der die zerstäubten Tröpfchen ausrichtet, bereits von
Beginn an vorhanden ist.
Für die Ventilatoren kann am Ende der Zerstäubungsphase eine
Ausschaltverzögerung eingestellt werden, damit der Luftfluss auch nach
Abschluss der Zerstäubung gewährleistet wird.
25 "humiFog direct" +0300073DE rel. 1.2 - 02.05.2019
GER
Be- Def UoM
reich
J/N Ja
1/60 2 min
Tab. 6.c
Bereich Def. UoM
Periodisch Perio- Typ
Täglich disch
Deaktiviert
0/99 12 h
0/24 0 h
0/60 4 min
0/60
Tab. 6.d
