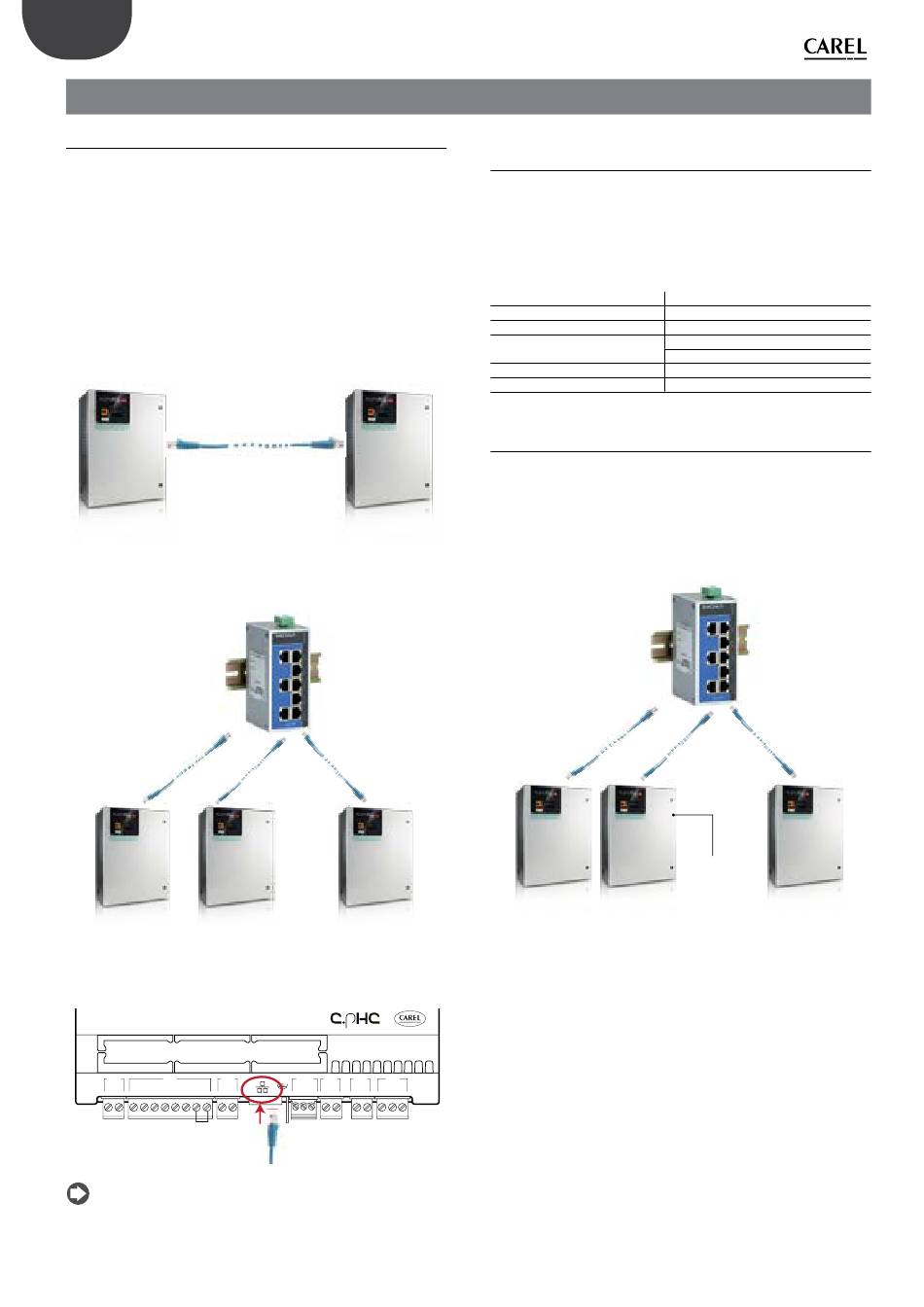

7. MASTER-/SLAVE-BEFEUCHTERNETZWERK

7.1 Beschreibung des Master/Slave-Systems

Für die Erweiterung der Befeuchtungskapazität in einer einzelnen Zone
können mehrere Befeuchter in einem Master/Slave-System vernetzt
werden. Beträgt der Bedarf zum Beispiel 160 kg/h, kann ein Master/
Slave-System, bestehend aus 2 humiFog direct von je 80 kg/h Kapazität,
verwendet werden. Diese Funktion ist den humiFog-direct-Einzelzonen-
Steuerkästen vorbehalten.
Es können maximal 3 Slave-Geräte an einen Master angeschlossen
werden. Ein System kann also insgesamt 4 Befeuchter umfassen.
Für den Anschluss der Master/Slave-Geräte muss ein lokales Ethernet-
Netzwerk eingerichtet werden. Im Falle von nur zwei Geräten (1 Master
und 1 Slave) genügt eine Direktverbindung zwischen den beiden
Steuergeräten der Befeuchter per Cat-5-Ethernet-Kabel mit RJ45-
Steckerbelegung.
Master
Besteht das Master/Slave-System aus 3 oder mehreren Befeuchtern
(maximal 4), muss ein Netzwerk-Switch verwendet werden.
Slave
Der Ethernet-Anschluss ist im c.pHC-Steuergerät des Befeuchters
vorgesehen:
M9 M2
1 2 1 2 3 4 5 6 7 8 1
NB: Das CAT-5-STP-Ethernet-Kabel darf eine maximale Länge von
100 m haben. Für die Schirmverbindung kann der Erdungsstecker des
Steuergerätes verwendet werden.
"humiFog direct" +0300073DE rel. 1.2 - 02.05.2019
Slave
Fig. 7.a
Master
Slave
Fig. 7.b
M8 M12 M1 M5 M6
2 3 2 1 1 2 1 2 1 2
Fig. 7.c
7.2 Master/Slave-Verbindung mit Netzwerk-
Switch
Die Master/Slave-Verbindung von mehr als 2 Befeuchtern kann mit
einem industrietauglichen Netzwerk-Switch erfolgen.
Bei Carel ist ein Switch (Code KITSE08000) für die Verbindung von
maximal 8 Befeuchtern erhältlich (8 Ethernet-Anschlüsse). Bei Bedarf
können mehrere KITSE08000-Switches in Kaskade geschaltet werden.
Technische Spezifikationen des Netzwerk-Switchs KITSE08000:
Anschlüsse
Installation
Betriebstemperatur
Versorgungsspannung
Strom @24VDC
Schutzart

7.3 Einrichtung des Master/Slave-Systems

Das Master/Slave-System sieht eine Haupteinheit (Master) vor, welche
die Untereinheiten (Slaves) verwaltet. Der Anschluss des externen Signals
oder der Fühler kann in Abhängigkeit des gewählten Regelalgorithmus
nur mit einem der Befeuchter des Systems erfolgen. Dieser Befeuchter, an
den das Signal angeschlossen wurde, wird automatisch als Mastereinheit
identifiziert. Der Master muss während der Konfigurationsphase also
nicht festgelegt werden.
Slave
Solange der Master versorgt wird, arbeitet das System auch
bei Funktionsstörungen
Produktionssperren, ...), weil das Steuergerät alle Daten an die Slaves
weiterleitet. Falls die Gesamtkapazität nicht durch die Backup-Funktion
abgesichert ist, fällt die Befeuchtungsleistung geringer als angefordert
aus.
Ist der Master ausgeschaltet, kann das Master/Slave-System die
Steuersignale/Fühlersignale nicht empfangen. Es empfiehlt sich, alle
Befeuchter des Systems mit dem externen Signal oder mit autonomen
Fühlern auszustatten (oder mindestens 2 Befeuchter des Systems).
3
28
8
Hutschiene
-10...60°C (14...140°F)
12/24/48 VDC
18...30 VAC (47...63Hz)
0,13A
IP30
sonda principale
o segnale esterno
Slave
Master
des Mastergerätes selbst
Tab. 7.a
(Alarme,
