Version 1.0 (04/2013) de
Originalbetriebsanleitung
PowerControl

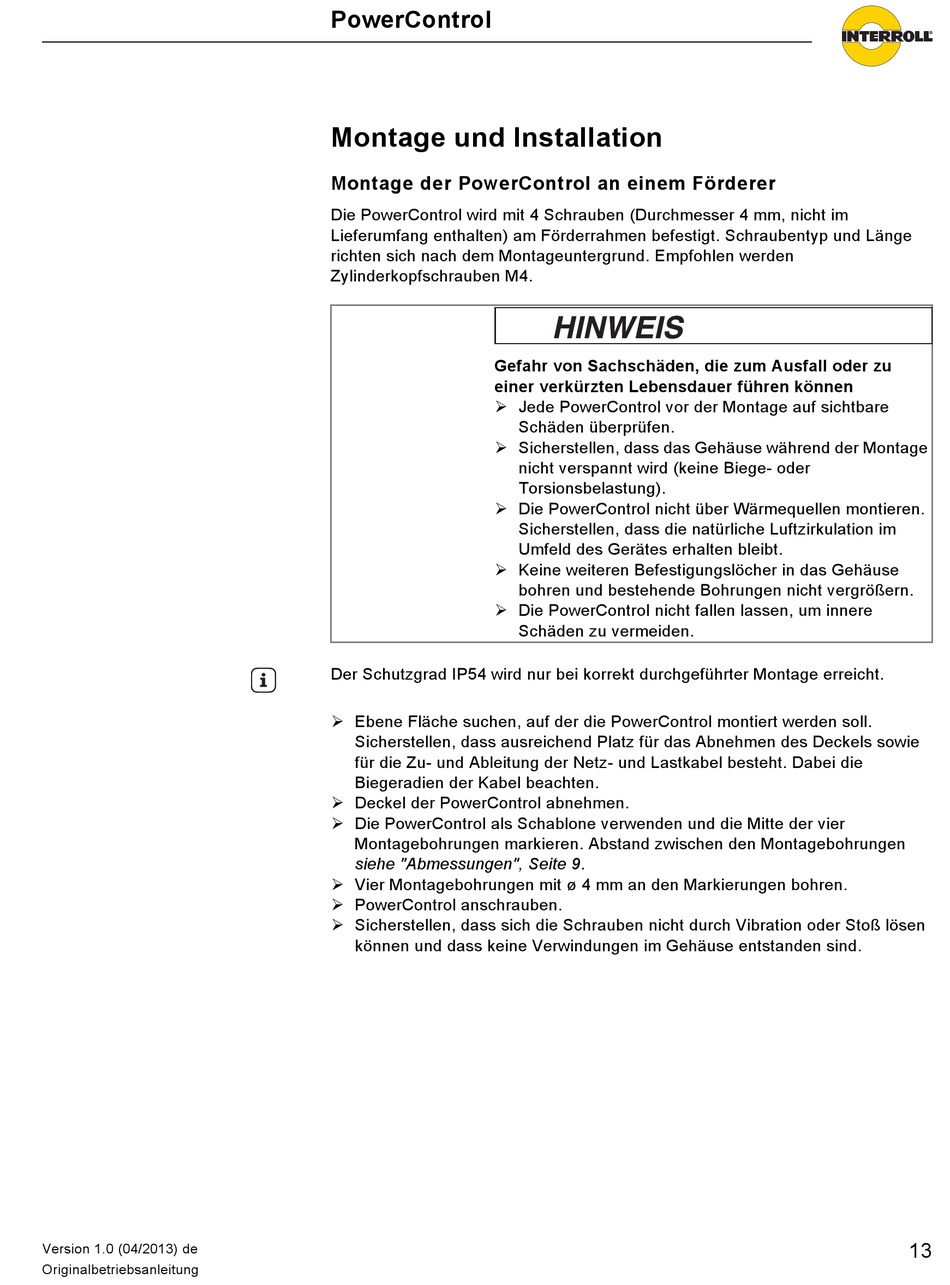

Montage und Installation
Montage der PowerControl an einem Förderer
Die PowerControl wird mit 4 Schrauben (Durchmesser 4 mm, nicht im
Lieferumfang enthalten) am Förderrahmen befestigt. Schraubentyp und Länge
richten sich nach dem Montageuntergrund. Empfohlen werden
Zylinderkopfschrauben M4.
Gefahr von Sachschäden, die zum Ausfall oder zu
einer verkürzten Lebensdauer führen können
Jede PowerControl vor der Montage auf sichtbare
Sicherstellen, dass das Gehäuse während der Montage
Die PowerControl nicht über Wärmequellen montieren.
Keine weiteren Befestigungslöcher in das Gehäuse
Die PowerControl nicht fallen lassen, um innere
Tipp
Der Schutzgrad IP54 wird nur bei korrekt durchgeführter Montage erreicht.
Ebene Fläche suchen, auf der die PowerControl montiert werden soll.
Sicherstellen, dass ausreichend Platz für das Abnehmen des Deckels sowie
für die Zu- und Ableitung der Netz- und Lastkabel besteht. Dabei die
Biegeradien der Kabel beachten.
Deckel der PowerControl abnehmen.
Die PowerControl als Schablone verwenden und die Mitte der vier
Montagebohrungen markieren. Abstand zwischen den Montagebohrungen
siehe "Abmessungen", Seite 9.
Vier Montagebohrungen mit ø 4 mm an den Markierungen bohren.
PowerControl anschrauben.
Sicherstellen, dass sich die Schrauben nicht durch Vibration oder Stoß lösen
können und dass keine Verwindungen im Gehäuse entstanden sind.
Schäden überprüfen.
nicht verspannt wird (keine Biege- oder
Torsionsbelastung).
Sicherstellen, dass die natürliche Luftzirkulation im
Umfeld des Gerätes erhalten bleibt.
bohren und bestehende Bohrungen nicht vergrößern.
Schäden zu vermeiden.
13
