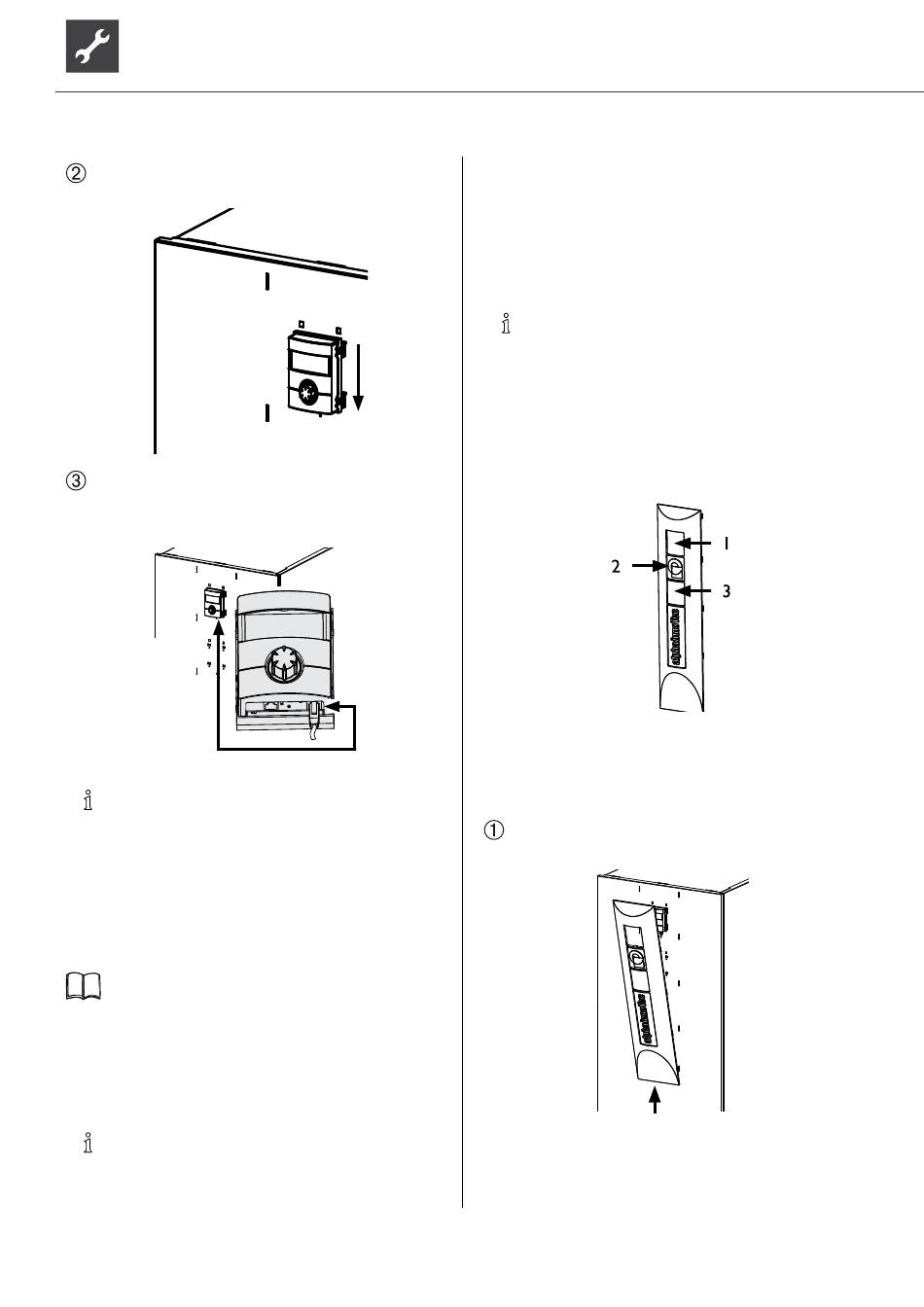

Das eingehängte Bedienteil nach unten drücken, bis
es einrastet...
Steuerungskabel des Heizungs- und Wärmepum-
penreglers in die rechte Buchse an der Unterseite
des Bedienteils einstecken...
HINWEIS.
Über linke Buchse an der Unterseite des Bedien-
teils kann eine Verbindung zu einem Computer
oder einem Netzwerk hergestellt werden, um
den Heizungs- und Wärmepumpenregler von dort
aus steuern zu können. Voraussetzung ist, dass im
Zuge der elektrischen Anschlussarbeiten ein ge-
schirmtes Netzwerkkabel (Kategorie 6) durch das
Gerät verlegt worden ist.
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Ausgabe „Fachhandwerker", Ab-
schnitt „Webserver".
Ist dieses Netzwerkkabel
RJ-45-Stecker des Netzwerkkabels in die linke
Buchse des Bedienteils einstecken.
HINWEIS.
Das Netzwerkkabel kann jederzeit nachgerüstet
werden. Um es anschließen zu können, muß je-
doch vorher die Sichtblende demontiert werden.
20
vorhanden, den
Technische Änderungen vorbehalten | 83050700eDE – Originalbetriebsanleitung | ait-deutschland GmbH
Montage und Demontage der
Sichtblende
MONTAGE DER SICHTBLENDE
HINWEIS.
Die Sichtblende ist im Lieferzustand dafür vorge-
sehen, dass das Bedienteil in die oberen Ausspa-
rungen der vorderen Fassade eingesteckt wird.
Wurde das Bedienteil in die unteren Ausspa-
rungen der vorderen Fassade eingesteckt, müs-
sen Sie zunächst den Blinddeckel an der Sicht-
blende entfernen und dann über dem Logo wie-
der einsetzen.
Sichtblende im Lieferzustand:
1 Aussparung für Bedienteil
2 Logo
3 Blinddeckel
Sichtblende zuerst unten in die dafür vorgesehe-
nen Schlitze der vorderen Fassade einstecken...
