Montage und Demontage der
Sichtblende
MONTAGE DER SICHTBLENDE
HINWEIS.
Die Sichtblende ist im Lieferzustand dafür vorge-
sehen, dass das Bedienteil in die oberen Ausspa-
rungen der vorderen Fassade eingesteckt wird.
Wurde das Bedienteil in die unteren Ausspa-
rungen der vorderen Fassade eingesteckt, müs-
sen Sie zunächst den Blinddeckel an der Sicht-
blende entfernen und dann über dem Logo wie-
der einsetzen.

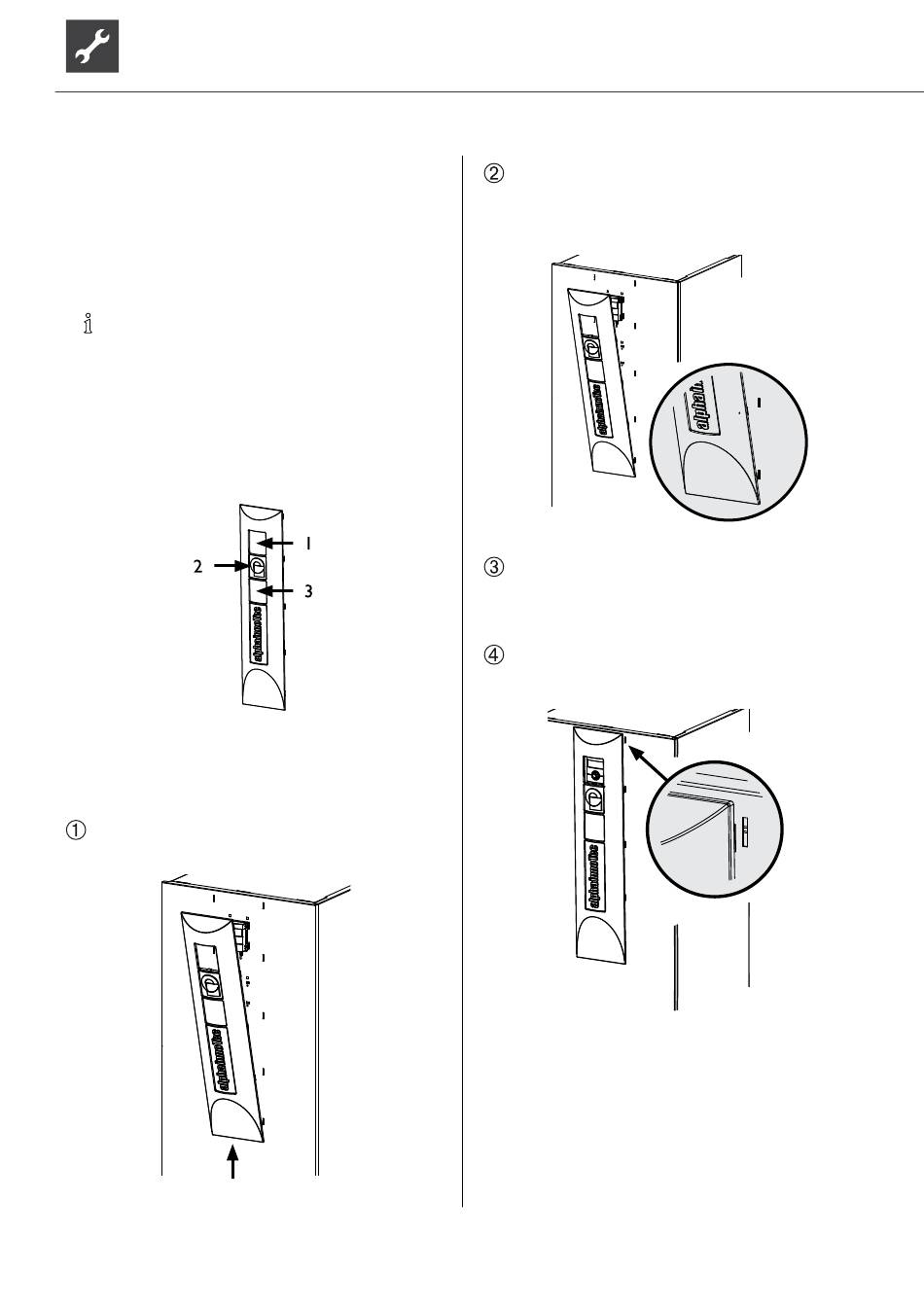

Sichtblende im Lieferzustand:
1 Aussparung für Bedienteil
2 Logo
3 Blinddeckel
Sichtblende zuerst unten in die dafür vorgesehe-
nen Schlitze der vorderen Fassade einstecken...
16
Technische Änderungen vorbehalten | 83054000dDE – Originalbetriebsanleitung | ait-deutschland GmbH
Dann die Einrast-Nasen an der Sichtblende erst an
einer Seite von unten nach oben in die dafür vor-
gesehenen Schlitze der vorderen Fassade einras-
ten...
Anschließend an der gegenüberliegenden Sei-
te die Einrast-Nasen an der Sichtblende von un-
ten nach oben in die dafür vorgesehenen Schlitze
der vorderen Fassade einrasten...
Zuletzt die oberen Einrast-Nasen der Sichtblende
in die dafür vorgesehenen Schlitze in der vorderen
Fassade drücken.
DEMONTAGE DER SICHTBLENDE
Um die Sichtblende zu demontieren, müssen die Ein-
rastnasen erst auf einer Seite komplett mit Druck
zur Mitte der Sichtblende hin gelöst werden.
Danach die Einrastnasen an der gegenüberliegenden Sei-
te lösen.
