Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Ausgabe „Fachhandwerker", Ab-
schnitt „Webserver".
Ist dieses Netzwerkkabel
RJ-45-Stecker des Netzwerkkabels in die linke
Buchse des Bedienteils einstecken.
HINWEIS.
Das Netzwerkkabel kann jederzeit nachgerüstet
werden. Um es anschliessen zu können, muss je-
doch vorher die Sichtblende demontiert wer-
den.
montage und Demontage der
sichtblende

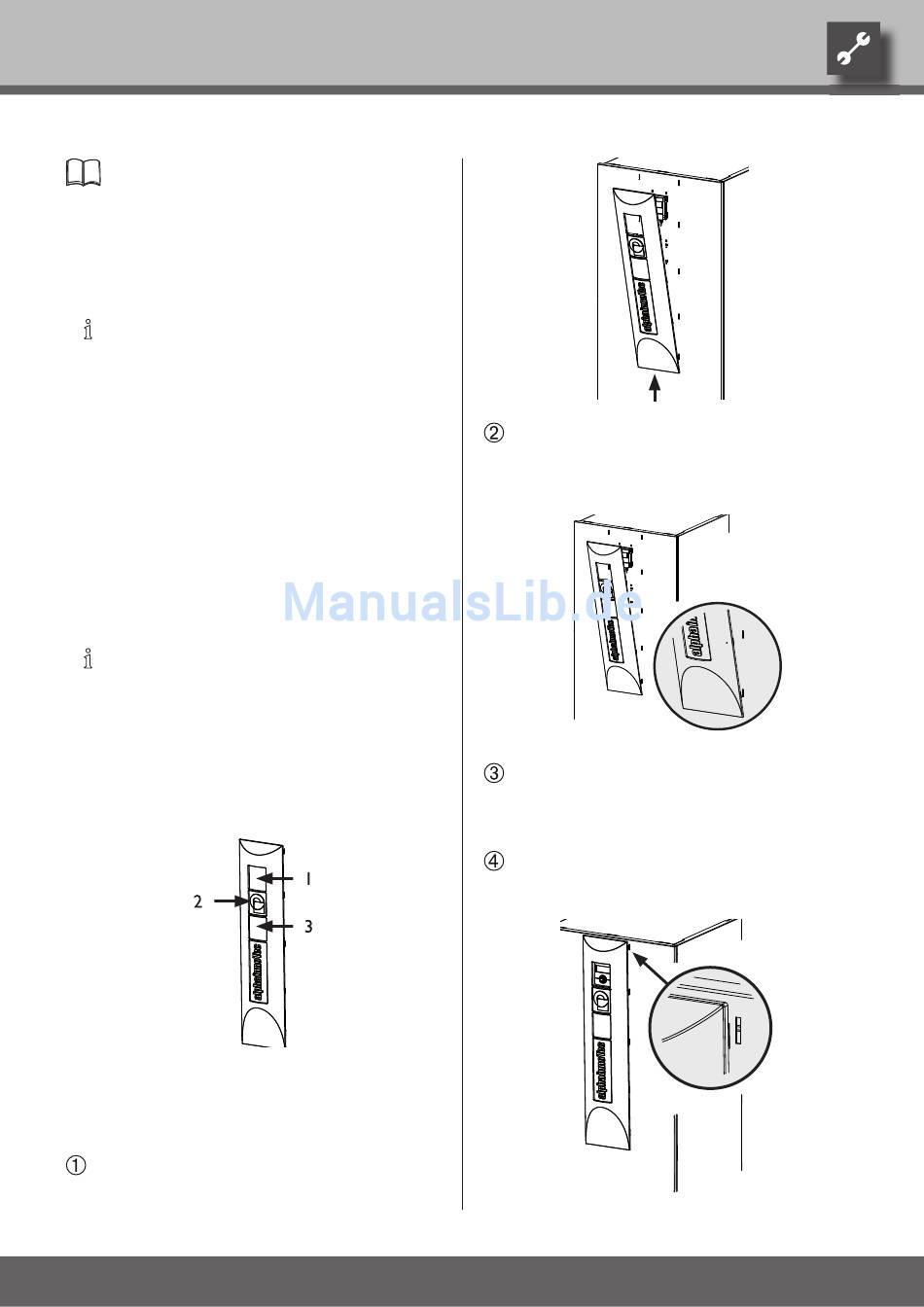

MONTAGE DER SICHTBLENDE
HINWEIS.
Die Sichtblende ist im Lieferzustand dafür vorge-
sehen, dass das Bedienteil in die oberen Ausspa-
rungen der vorderen Fassade eingesteckt wird.
Wurde das Bedienteil in die unteren Ausspa-
rungen der vorderen Fassade eingesteckt, müs-
sen Sie zunächst den Blinddeckel an der Sicht-
blende entfernen und dann über dem Logo wie-
der einsetzen.
Sichtblende im Lieferzustand:
1 Aussparung für Bedienteil
2 Logo
3 Blinddeckel
Sichtblende zuerst unten in die dafür vorgesehe-
nen Schlitze der vorderen Fassade einstecken...
Technische Änderungen vorbehalten.
83050700aDE– Originalbetriebsanleitung
vorhanden, den
© Alpha-InnoTec GmbH
Dann die Einrast-Nasen an der Sichtblende erst an
einer Seite von unten nach oben in die dafür vor-
gesehenen Schlitze der vorderen Fassade einras-
ten...
Anschliessend an der gegenüberliegenden
Seite die Einrast-Nasen an der Sichtblende von
unten nach oben in die dafür vorgesehenen Schlit-
ze der vorderen Fassade einrasten...
Zuletzt die oberen Einrast-Nasen der Sichtblende
in die dafür vorgesehenen Schlitze in der vorderen
Fassade drücken.
