Aufbau und Funktion
WIG-Schweißen
5.8 WIG-Schweißen
5.8.1 Anschluss Schweißbrenner und Werkstückleitung
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es
können Geräteschäden auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen (siehe Kapitel „Zubehör").
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).

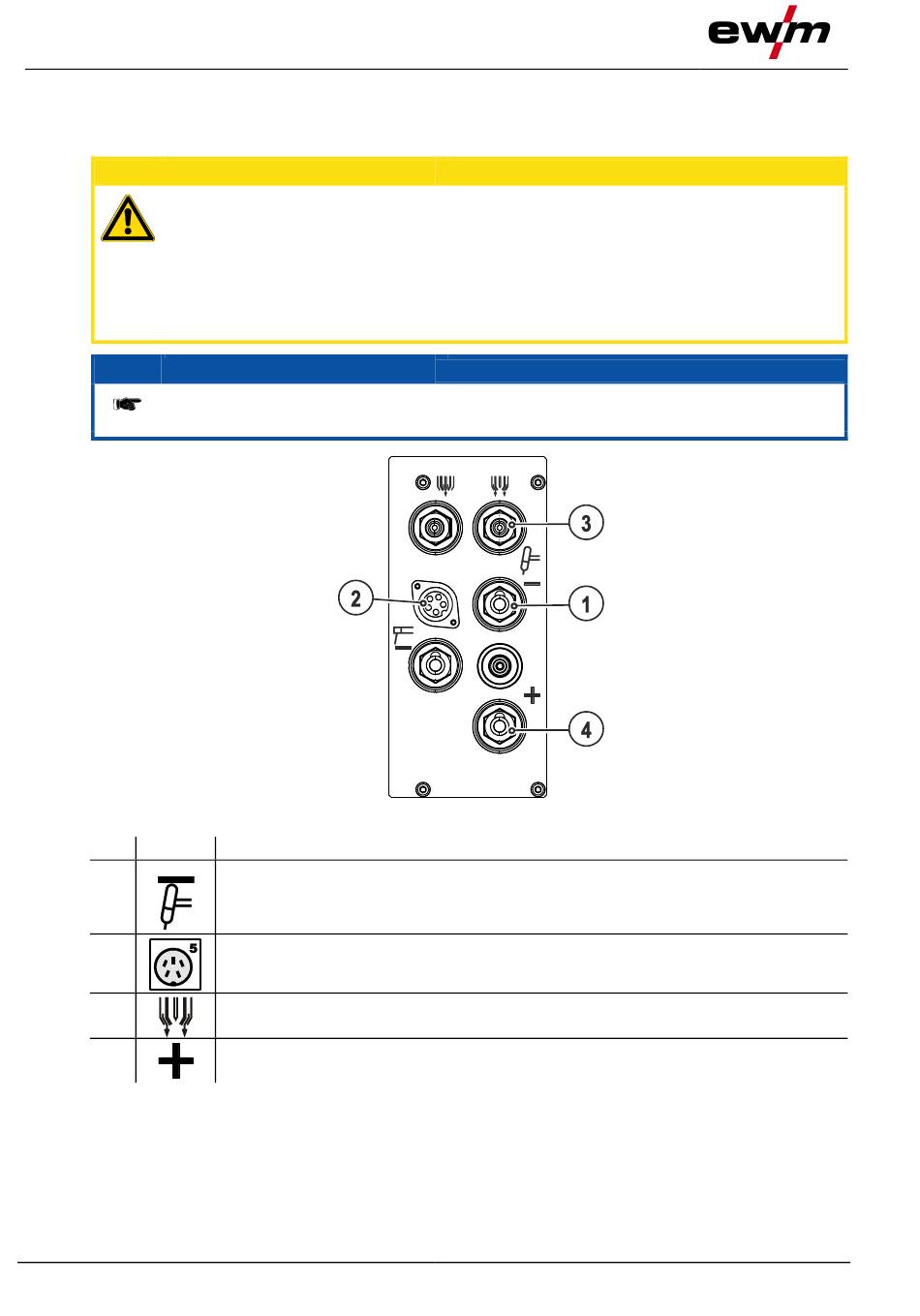

Pos. Symbol
1
2
3
4
40
Beschreibung 0
Anschlussbuchse, Schweißstrom „-" (bei Polarität DC-)
Anschluss WIG-Schweißbrenner
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
VORSICHT
HINWEIS
Abbildung 5-7
