EWM Tetrix 350 AC/DC Synergic Plasma Betriebsanleitung Seite 21

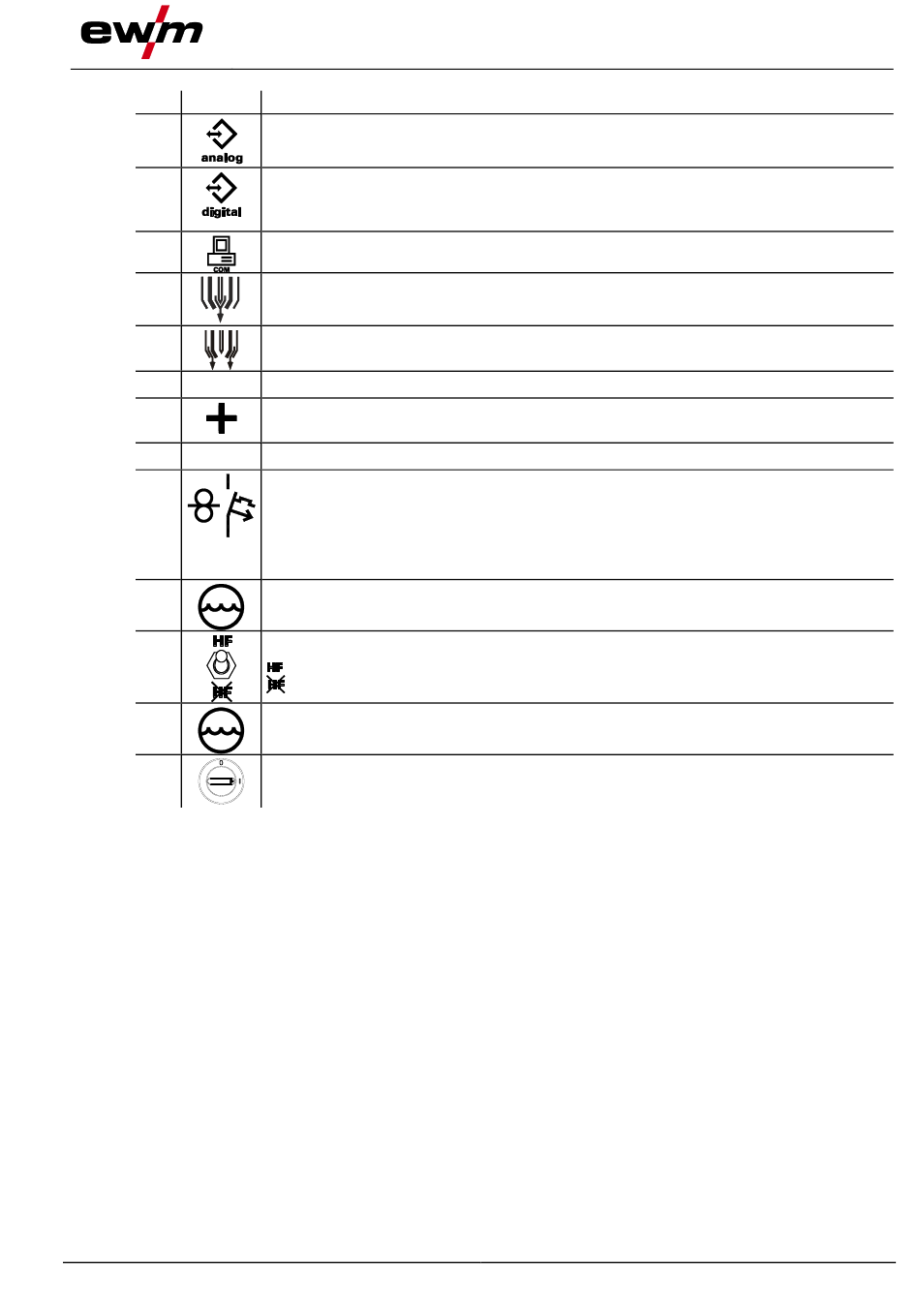

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
099-004854-EW500
19.02.2014
Beschreibung 0
Anschlussbuchse 19-polig
Analoge Automatisierungsschnittstelle
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlussnippel G1/4", Anschluss Plasmagas
Verbindung zum Druckminderer
Anschlussnippel G1/4", Anschluss Schutzgas
Verbindung zum Druckminderer
Austrittsöffnung Kühlluft
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Netzanschlusskabel
Drucktaste "Sicherungsautomat"; Absicherung:
•
Zündgerät
•
Gasventil
•
Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Umschalter Zündungsarten
= HF-Zündung
= Liftarc (Berührungszündung)
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Hauptschalter, Gerät Ein/Aus
Gerätebeschreibung
Rückansicht
21
