Plasmaschweißen; Anschluss Schweißbrenner (Mit Gasdosiereinheit Gde) - EWM Tetrix 350 AC/DC Synergic Plasma Betriebsanleitung

Aufbau und Funktion
Plasmaschweißen
5.7 Plasmaschweißen
5.7.1 Anschluss Schweißbrenner (mit Gasdosiereinheit GDE)
Wird der Anschluss von Plasma- und Schutzgas durch eine Gasdosiereinheit (GDE)
durchgeführt erfolgt der Anschluss zwischen Schweißgerät und GDE unter Verwendung
der mitgelieferten Gasverbindungsleitungen mit beidseitig angeschlossenen G ¼"
Überwurfmuttern.
Die GDE kann zum Plasma- oder WIG-Schweißen eingesetzt werden.
Adapter zum Anschluss der Schweißbrennergasanschlüsse werden ggf. an der GDE
aufgeschraubt.
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt
und entsprechend eingestellt bzw. justiert werden!
30
HINWEIS

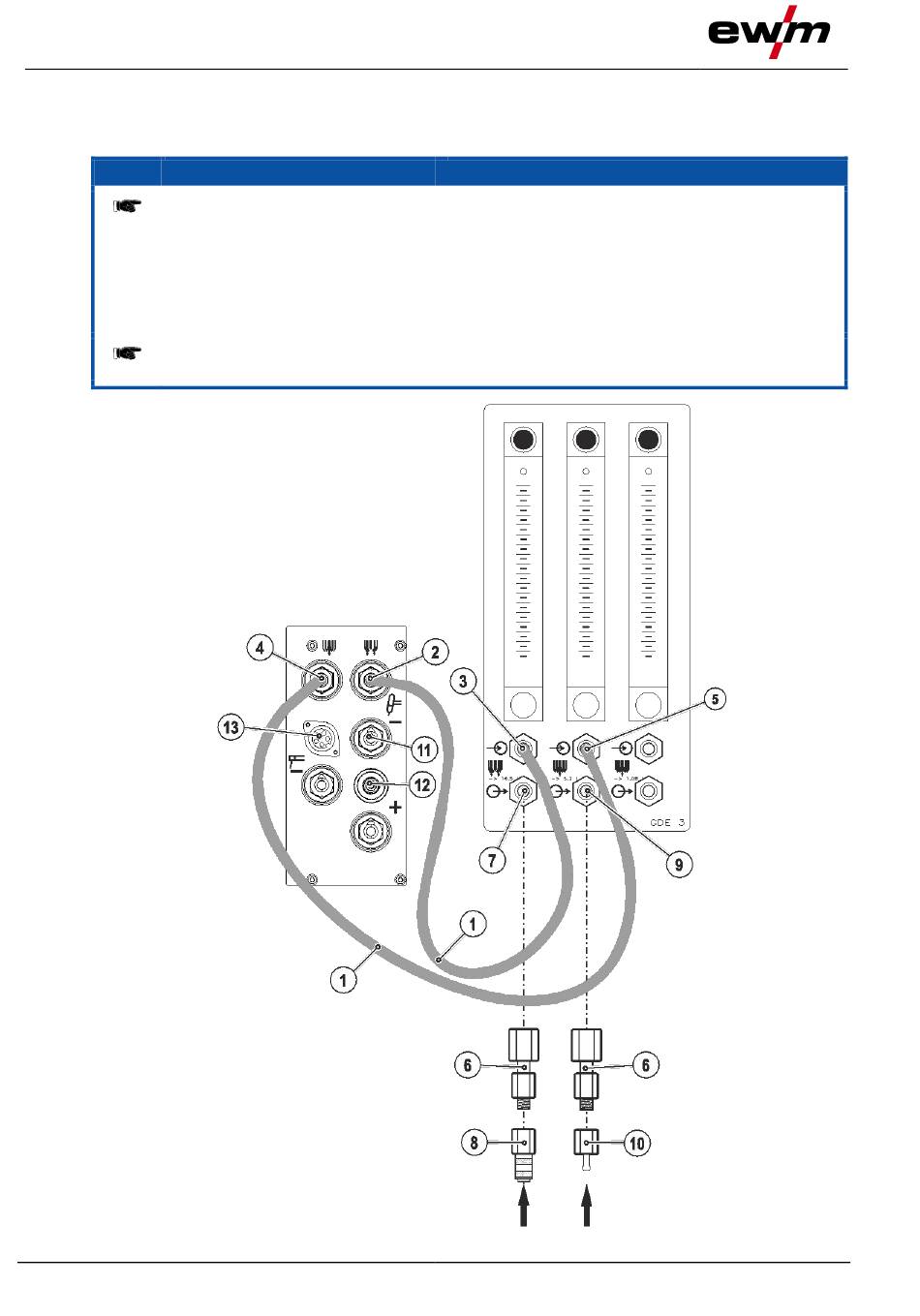

Abbildung 5-3
