5.7.2 Anschluss Schweißbrenner (ohne Gasdosiereinheit GDE)
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt
und entsprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Stecker der Brenner-Schweißstromleitung in die Anschlussbuchse Schweißstrom, Schweißbrenner
stecken und verriegeln.
•
Stecker der Brenner-Hilfslichtbogenstromleitung in die Anschlussbuchse, Hilfslichtbogenstrom
stecken.
•
Stecker der Brenner-Steuerleitung in Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner stecken
und verriegeln.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Verschlusskupplung) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Anschlussnippel der Brenner-Schutzgasleitung in Adapter (G 1/8" > Verschlusskupplung) einstecken.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel (G 1/4", Anschluss Plasmagas) aufschrauben.
•
Adapter (G 1/8" > Stecknippel) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Anschlussbuchse der Brenner-Plasmagasleitung auf Adapter (G 1/8" > Stecker) stecken.
32
Beschreibung 0
Anschlussbuchse Schweißstrom, Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Adapter (G 1/4" > G 1/8")
Adapter (G 1/8" > Verschlusskupplung)
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Adapter (G 1/8" > Stecknippel)
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
HINWEIS

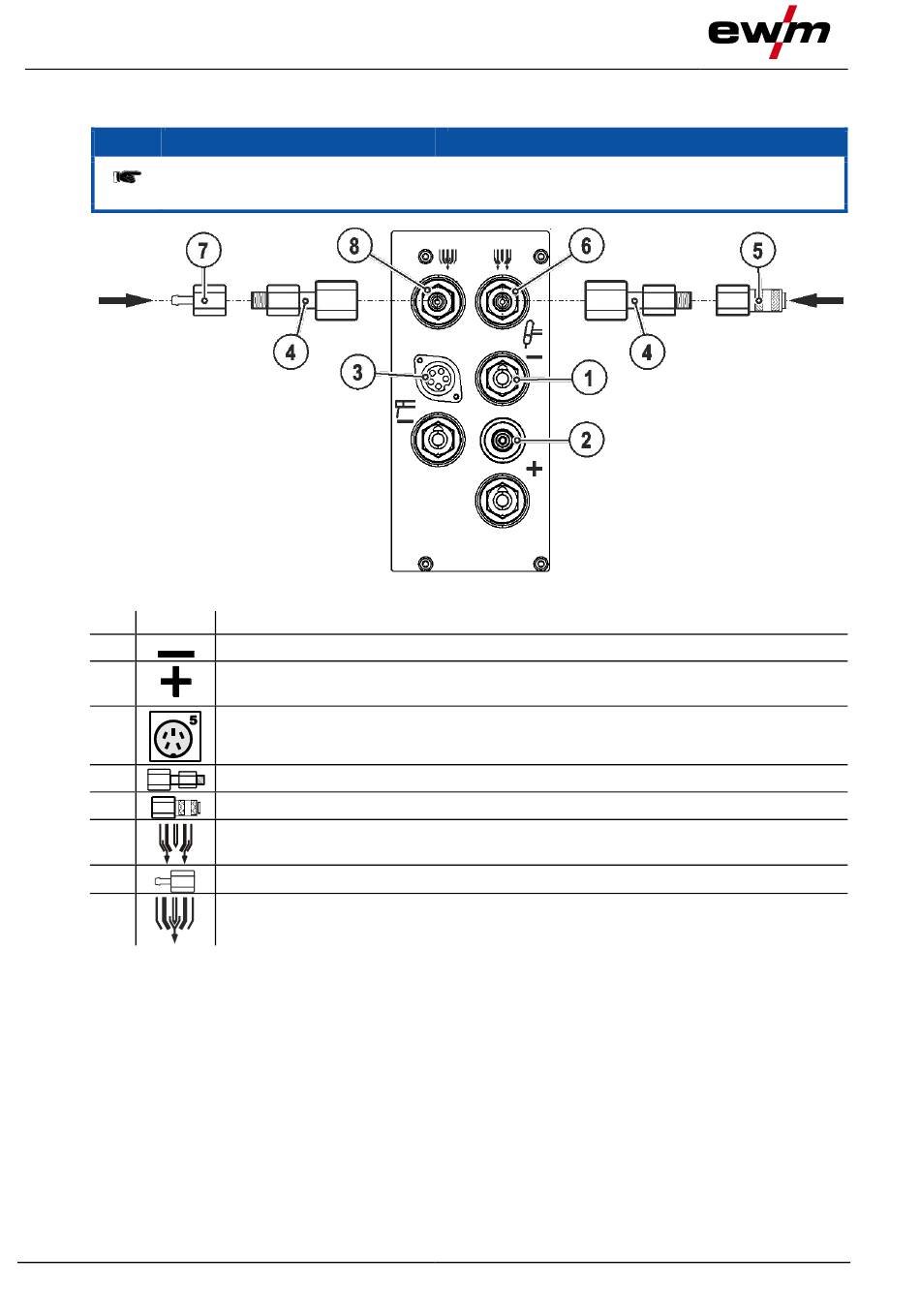

Abbildung 5-4
