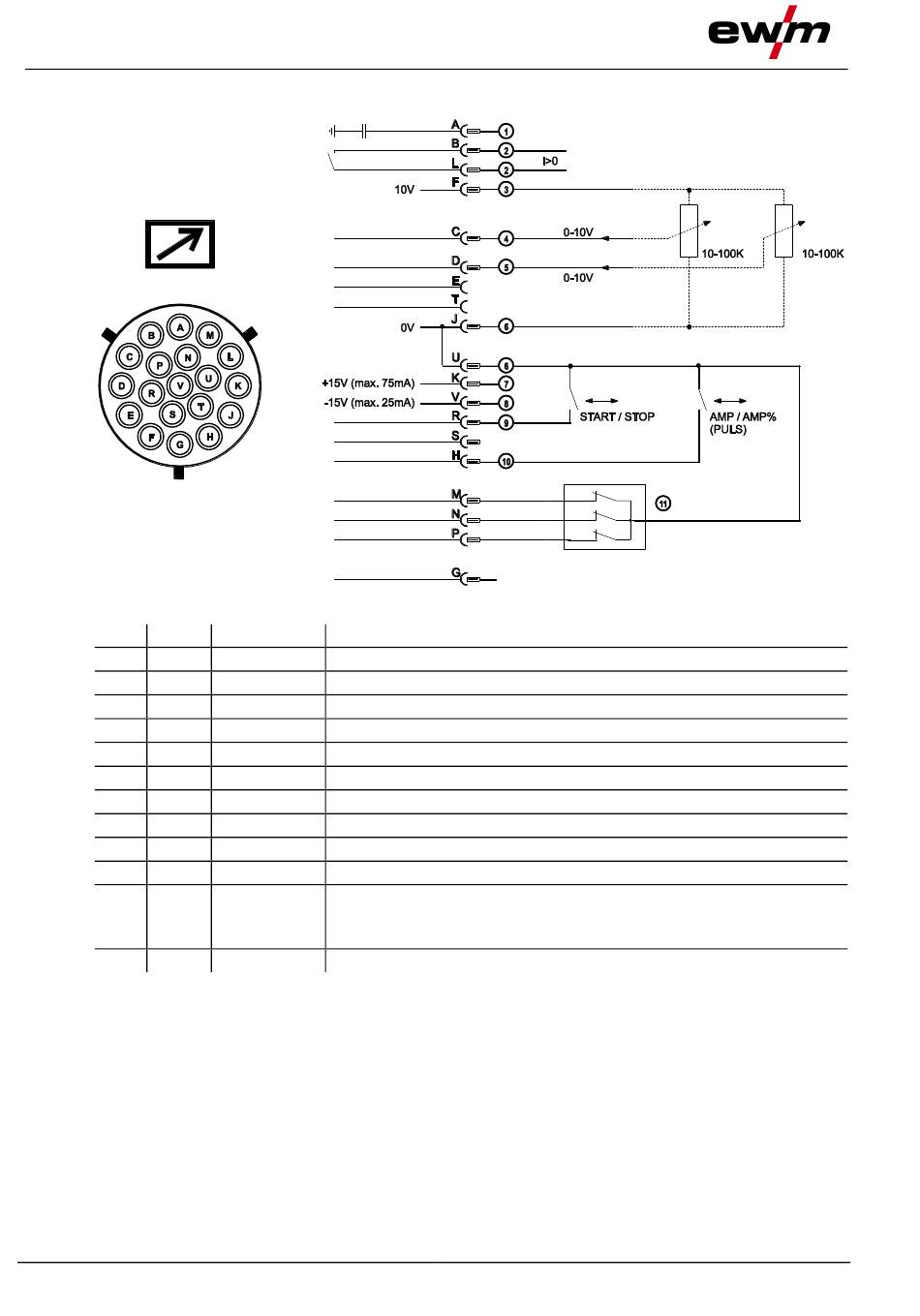

5.17.2 Fernstelleranschlussbuchse, 19-polig

Pos. Pin
1 A
2 B/L
3 F
4 C
5 D
6 J/U
7 K
8 V
9 R
10 H
11 M/N/P
12 G
88
Signalform Bezeichnung
Ausgang Anschluss für Kabelabschirmung (PE)
Ausgang Strom fließt Signal I>0, potentialfrei (max. +- 15V / 100mA)
Ausgang Referenzspannung für Potentiometer 10V (max. 10mA)
Eingang Leitspannungsvorgabe für Hauptstrom, 0-10V (0V = I
Eingang Leitspannungsvorgabe für Absenkstrom, 0-10V (0V = I
Ausgang Bezugspotential 0V
Ausgang Spannungsversorgung +15V, max. 75mA
Ausgang Spannungsversorgung -15V, max. 25mA
Eingang Schweißstrom Start / Stop
Eingang Umschaltung Schweißstrom Haupt- oder Absenkstrom (Pulsen)
Eingang Aktivierung Leitspannungsvorgabe
Alle 3 Signale auf Bezugspotential 0V legen um externe
Leitspannungsvorgabe für Haupt- und Absenkstrom zu aktivieren
Ausgang Messwert I
Abbildung 5-37
(1V = 100A)
SOLL
/ 10V = I )
min max
/ 10V = I )
min max
