099-004854-EW500
19.02.2014

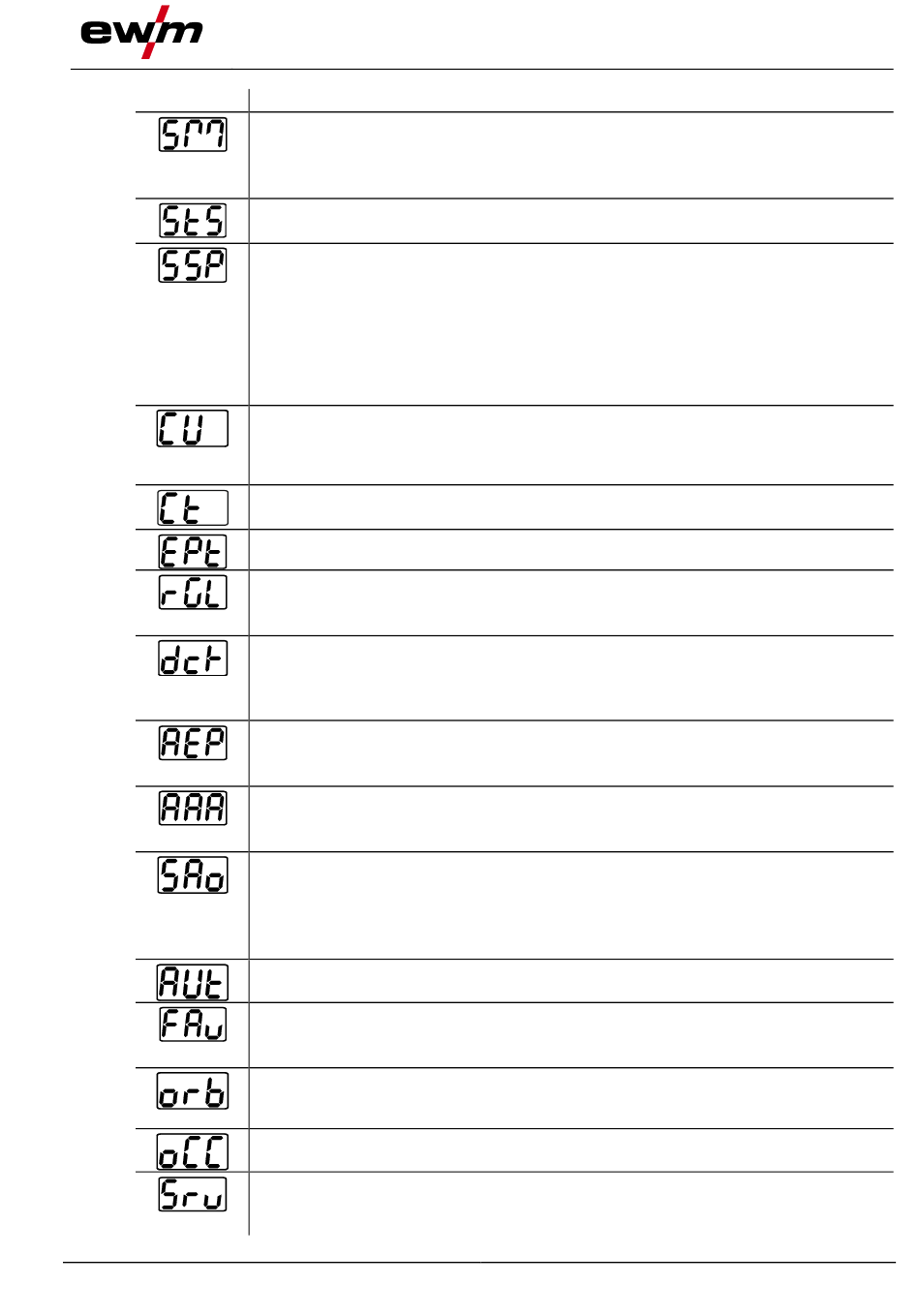

Einstellung / Anwahl
spotMatic
Variante zu Betriebsart spotArc, Zündung mit Werkstückberührung
•
on = ein
•
off = aus (ab Werk)
Kurze Punktzeit
Einstellung 5 ms-999 ms (1 ms-Schritte)
Einstellung Prozessfreigabe
•
on = Prozessfreigabe separat:
Der Schweißprozess muss vor jeder Lichtbogenzündung durch Betätigen des
Brennertasters erneut freigeben werden.
•
off = Prozessfreigabe permanent:
Der Schweißprozess wird durch einmaliges Betätigen des Brennertasters
freigegeben. Die folgenden Lichtbogenzündungen werden durch das kurze Aufsetzen
der Wolframelektrode eingeleitet.
Modus Schweißbrennerkühlung
•
AUt = Automatikbetrieb (ab Werk)
•
on = Permanent eingeschaltet
•
off = Permanent ausgeschaltet
Wasserkühler Nachlaufzeit
Einstellung 1-60 min. (ab Werk 5)
Expertmenü
AC-Mittelwertregler
•
on = ein (ab Werk)
•
off = aus
Umschaltmöglichkeit der Schweißstrompolarität (dc+) bei WIG-DC
•
off = Anwählbarkeit WIG-DC+ gesperrt (ab Werk). Dient dem Schutz der
Wolframelektrode vor Zerstörung.
•
on = frei wählbare Polarität
Rekonditionierungspuls (Kalottenstabilität)
•
on = Funktion ein (ab Werk)
•
off = Funktion aus
activArc Spannungsmessung
•
on = Funktion ein (ab Werk)
•
off = Funktion aus
Fehlerausgabe auf Automatisierungsschnittstelle, Kontakt SYN_A
off AC-Synchronisierung oder Heißdraht (ab Werk)
FSn Fehlersignal, negative Logik
FSP Fehlersignal, positive Logik
AvC Anbindung AVC (Arc voltage control)
Menü Automatisierung
Schnelle Leitspannungsübernahme (Automatisierung)
•
on = Funktion ein
•
off = Funktion aus (ab Werk)
Orbitalschweißen
•
off = aus (ab Werk)
•
on = ein
Orbitalschweißen
Korrekturwert für Orbitalstrom
Servicemenü
Änderungen im Servicemenü dürfen ausschließlich durch autorisiertes Servicepersonal
erfolgen!
Aufbau und Funktion
Menüs und Untermenüs der Gerätesteuerung
