EWM Tetrix 350 AC/DC Synergic Plasma Betriebsanleitung Seite 31

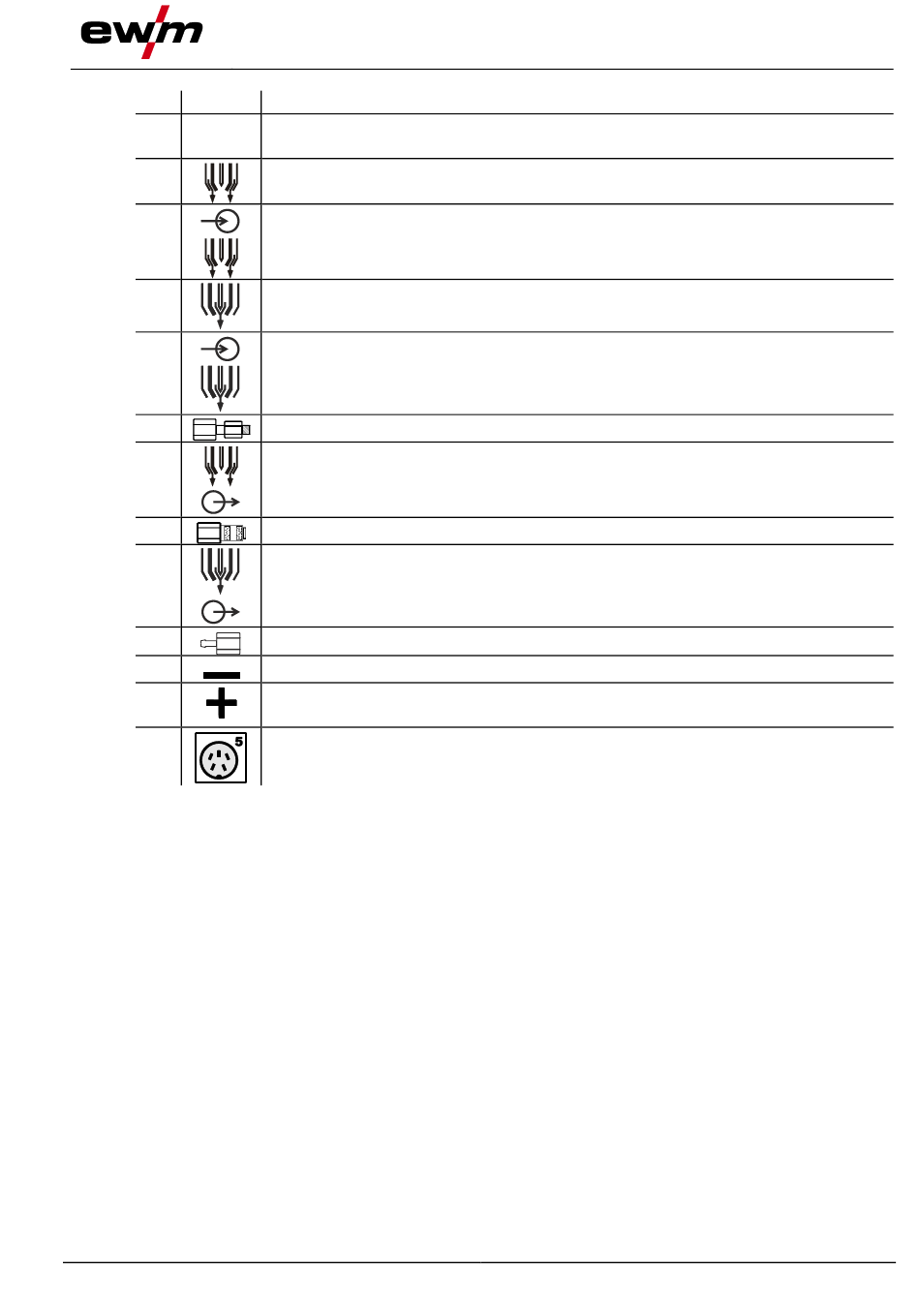

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
•
Verbindung zwischen Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang und
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Eingang mit Gasverbindungsleitung G 1/4"
herstellen.
•
Verbindung zwischen Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang und
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Eingang mit Gasverbindungsleitung G 1/4"
herstellen.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Verschlusskupplung) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Adapter (G 1/4" > G 1/8") auf Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Ausgang
aufschrauben.
•
Adapter (G 1/8" > Stecknippel) auf Adapter (G 1/4" > G 1/8") aufschrauben.
•
Stecker der Brenner-Schweißstromleitung in die Anschlussbuchse Schweißstrom, Schweißbrenner
stecken und verriegeln.
•
Stecker der Brenner-Hilfslichtbogenstromleitung in die Anschlussbuchse, Hilfslichtbogenstrom
stecken.
•
Stecker der Brenner-Steuerleitung in Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner stecken
und verriegeln.
•
Anschlussnippel der Brenner-Schutzgasleitung in Adapter (G 1/8" > Verschlusskupplung) einstecken.
•
Anschlussbuchse der Brenner-Plasmagasleitung auf Adapter (G 1/8" > Stecker) stecken.
099-004854-EW500
19.02.2014
Beschreibung 0
Gasverbindungsleitung G 1/4"
Verbindung der Schweißgase zwischen Gasdosiereinheit (GDE) und Schweißgerät
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Eingang
Verbindung zum Schweißgerät
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Eingang
Verbindung zum Schweißgerät
Adapter (G 1/4" > G 1/8")
Anschlussnippel G 1/4" Schutzgas, Gasdosiergerät Ausgang
Verbindung zum Schweißbrenner
Adapter (G 1/8" > Verschlusskupplung)
Anschlussnippel G 1/4" Plasmagas, Gasdosiergerät Ausgang
Verbindung zum Schweißbrenner
Adapter (G 1/8" > Stecknippel)
Anschlussbuchse Schweißstrom, Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Aufbau und Funktion
Plasmaschweißen
