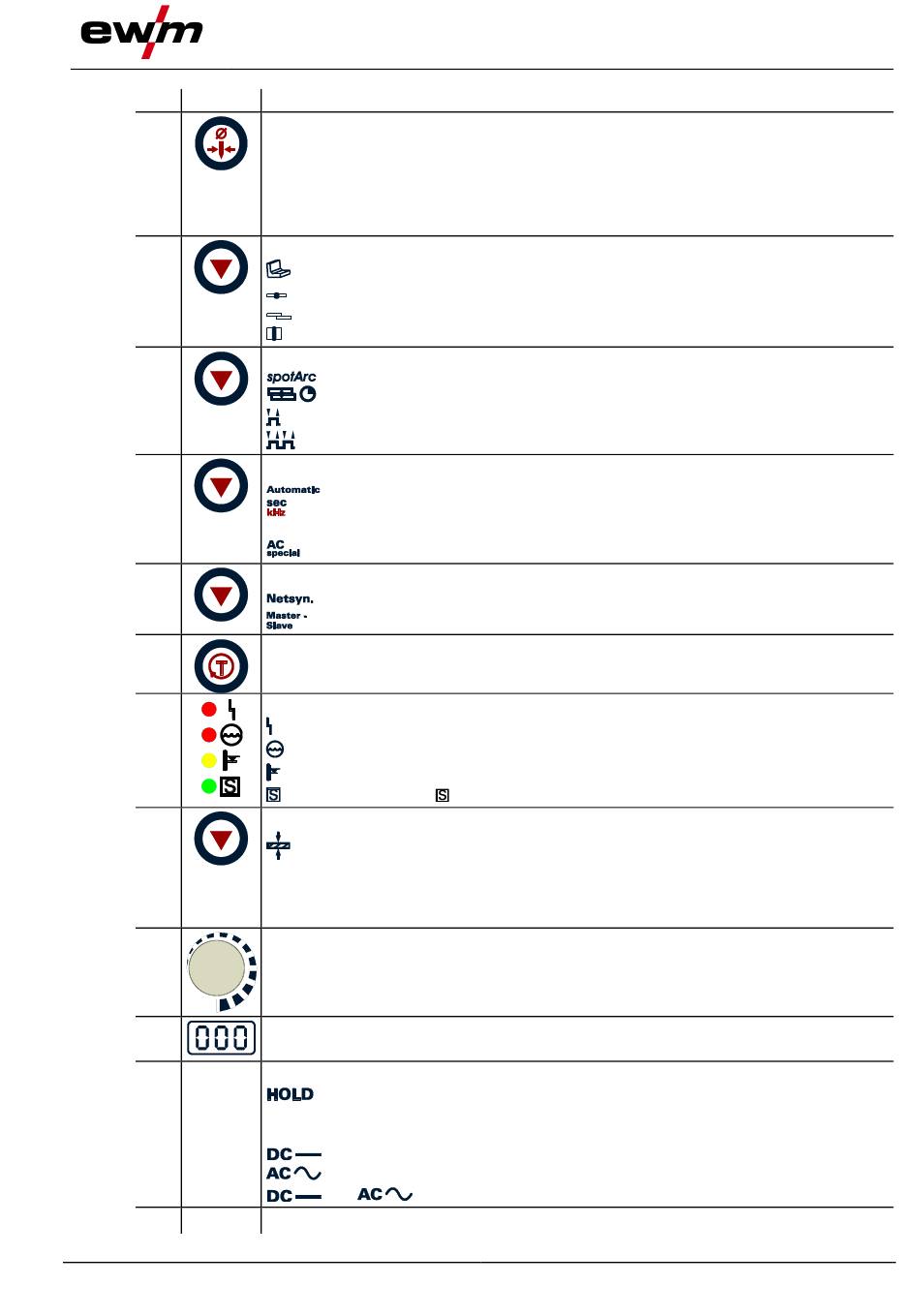

Pos. Symbol
3
4
5
6
7
8
9
10
11
12
13
14
099-004854-EW500
19.02.2014
Beschreibung 0
Drucktaste Wolframelektrodendurchmesser / Zündoptimierung / Kalottenbildung
 1,0mm,  1,6mm,  2,0mm,  2,4mm,  3,2mm,  4,0mm oder größer.
Bestes Zünden und Stabilisieren des Lichtbogens (DC, AC), sowie optimale
Kalottenbildung der Wolframelektrode entsprechend des verwendeten
Elektrodendurchmessers (AC). Der anwählbare Schweißstrom wird auf den maximal
zulässigen Schweißstrom der Wolframelektrode begrenzt.
Drucktaste Anwahl Nahtart
Kehlnaht
I-Stoß
Kehlnahtüberlappstoß
Fallnaht
Drucktaste Betriebsart
spotArc / Spotmatic (Einstellbereich Punktzeit)
2-Takt
4-Takt
Drucktaste WIG-Pulsschweißen
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün /
Schnelles WIG-DC-Pulsen mit Frequenz und Balance, leuchtet rot
WIG-AC-Spezial
Drucktaste Synchronisationsarten (Beidseitiges gleichzeitiges Schweißen)
Synchronisation über Netzspannung
Synchronisation über Kabel
Drucktaste Gastest / Schlauchpaket spülen
siehe Kapitel „Schutzgaseinstellung"
Stör- / Zustandsanzeigen
Signalleuchte Sammelstörung
Signalleuchte Wassermangel (Schweißbrennerkühlung)
Signalleuchte Übertemperatur
Signalleuchte
Drucktaste Umschaltung Anzeige
Anzeige Materialdicke
VOLT Anzeige Schweißspannung
JOB Anzeige JOB-Nummer
PROG Anzeige Programm-Nummer
Drehgeber Schweißparametereinstellung
Einstellung aller Parameter wie z. B. Schweißstrom, Blechdicke, Gasvorströmzeit etc.
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Zustandsanzeigen
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte für Schweißstrom und -spannung in den Anzeigen dargestellt, die
Signalleuchte leuchtet
Gleichstromschweißen
Wechselstromschweißen
und gleichzeitig: Wechselstromschweißen AC-Spezial
Funktionsablauf (siehe folgendes Kapitel)
-Zeichen
Gerätebeschreibung
Gerätesteuerung - Bedienelemente
