Aufbau und Funktion
WIG-Synergic-Bedienprinzip

5.9.11.4 WIG-spotArc

Das Verfahren ist einsetzbar zum Heftschweißen, oder zum Verbindungsschweißen von Blechen aus
Stahl und CrNi Legierungen bis zu einer Dicke von etwa 2,5 mm. Es können auch verschieden dicke
Bleche übereinander verschweißt werden.

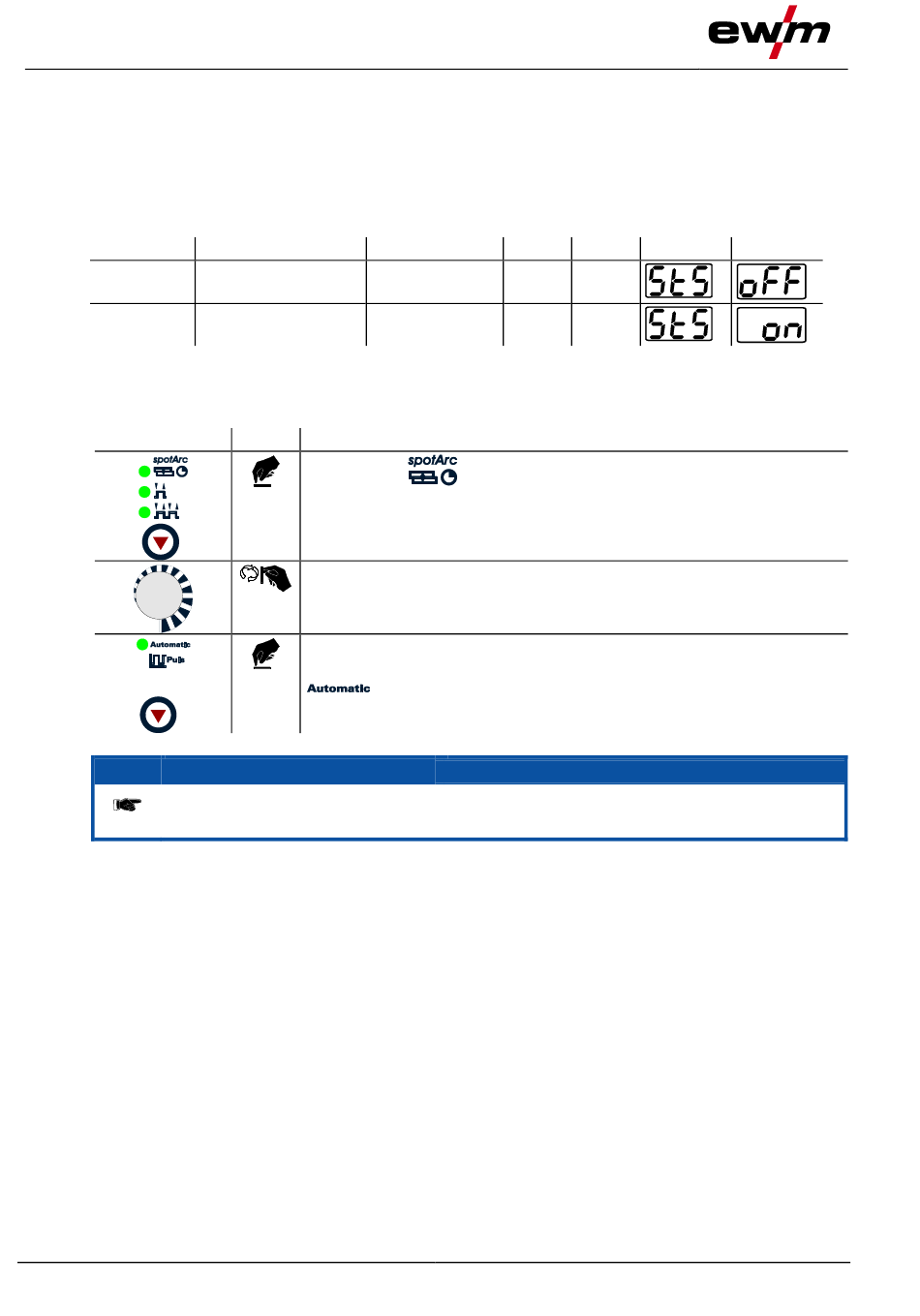

Die Betriebsarten für das Punktschweißen (spotArc/Spotmatic) können in zwei unterschiedlichen
Zeitbereichen angewendet werden. Hier unterscheidet man einen "langen" und einen "kurzen"
Zeitbereich. Diese Bereiche sind wie folgt definiert:
Zeitbereich Einstellbereich
lang 0,01 s - 20,0 s (10 ms) ja
kurz 5 ms - 999 ms (1 ms)
Bei Anwahl der Betriebsart spotArc wird automatisch der lange Zeitbereich vorgewählt. Bei Anwahl der
Betriebsart Spotmatic wird automatisch der kurze Zeitbereich vorgewählt. Der Anwender kann den
Zeitbereich im Konfigurationsmenü ändern (siehe Kapitel "Erweiterte Einstellungen").
Anwahl und Einstellung WIG-spotArc
Bedienelement
Um ein effektives Ergebnis zu erzielen sollten die Upslope- und Downslope-Zeiten auf
"0" eingestellt sein.
54
Up/Down-Slope
nein
Aktion Ergebnis
Signalleuchte
Für ca. 4 s kann die Punktzeit am Drehgeber
„Schweißparametereinstellung" eingestellt werden. (Einstellbereich
Punktzeit 0,01 s bis 20,0 s)
Punktzeit "tP" einstellen
Das Verfahren WIG-spotArc wird ab Werk mit der Puls-Variante "WIG-
Pulsautomatik" eingeschaltet.
WIG-Pulsautomatik (Frequenz und Balance)
Pulsen AC
ja ja
nein nein
blinkt
HINWEIS
Anzeige Anzeige
