• Anschlusskupplung der Plasmagasleitung auf Anschlussnippel G1/4", Anschluss Plasmagas
aufschrauben.
• Anschlusskupplung der Schutzgasleitung auf Anschlussnippel G1/4", Anschluss Schutzgas
aufschrauben.
Die angeschlossenen Gasleitungen müssen jeweils einen Vordruck von 4,5 bar
aufweisen
(Toleranzgrenzen: Plasmagas 4 bar bis 5 bar, Schutzgas 4 bar bis 5 bar).
099-004854-EW500
19.02.2014
Beschreibung 0
Anschlussnippel G1/4", Anschluss Plasmagas
Verbindung zum Druckminderer
Anschlussnippel G1/4", Anschluss Schutzgas
Verbindung zum Druckminderer
Aufbau und Funktion

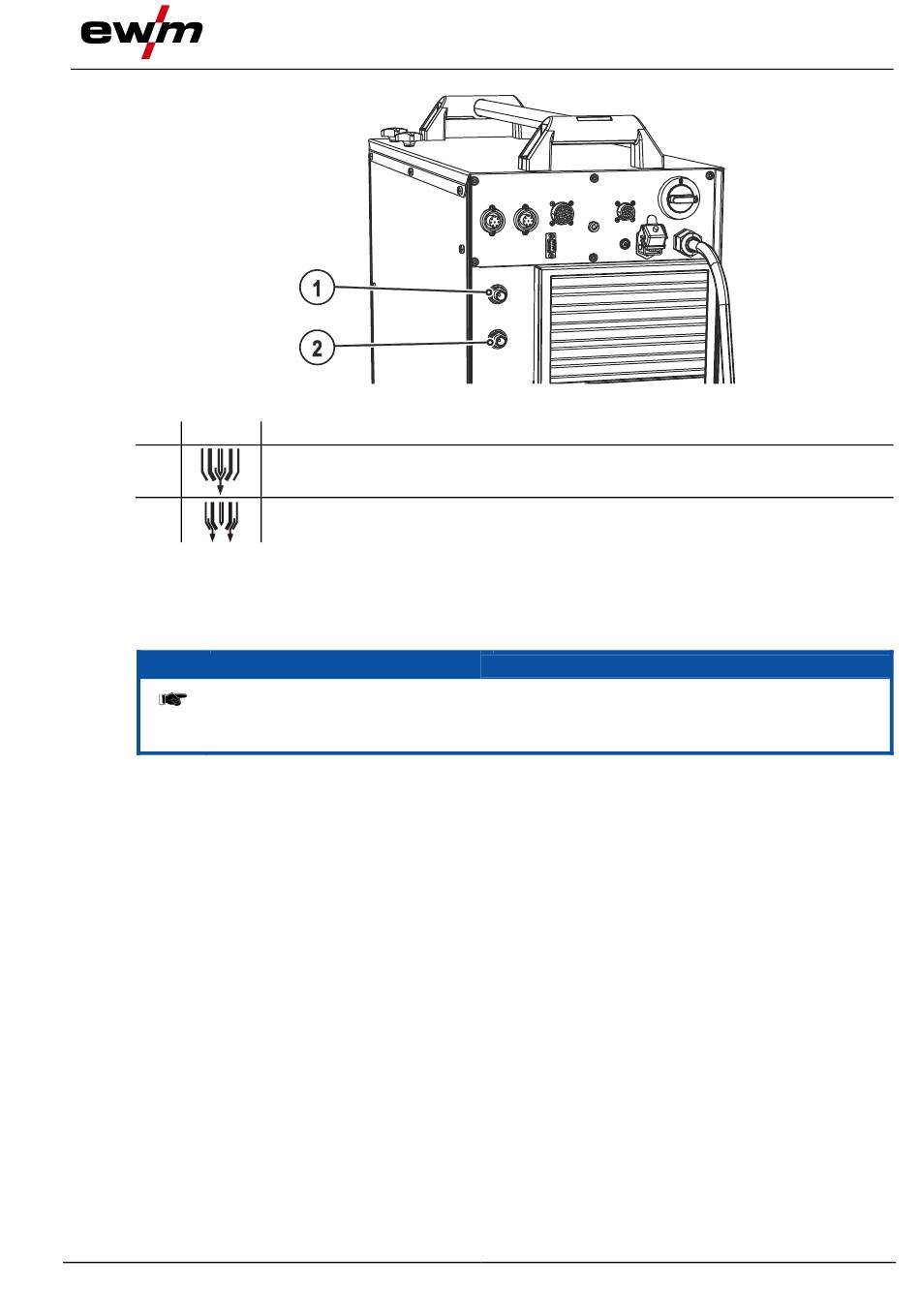

Abbildung 5-6
