8. Wenn der Scan geladen wurde, wählen Sie OCT Fundus im Dropdown-Menü Overlay
Ziehen Sie die Dreicke,
um die Scanlinien zu
zentrieren
Das zentrale schwarze
Quadrat enthält ein
weißes Kreuz
= Ausrichtungsziel

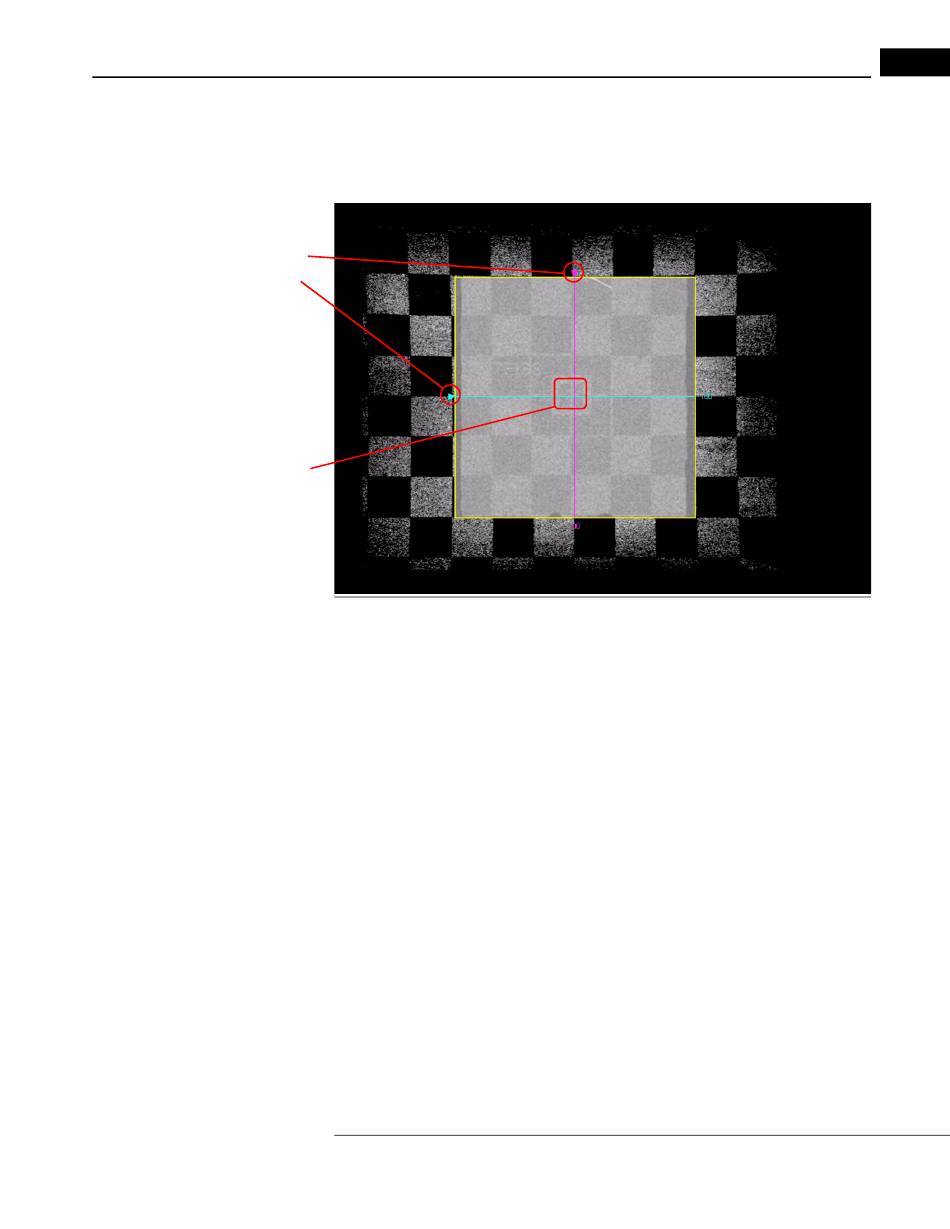

Abbildung 2-16 Fundus-Darstellungsfeld im Vollbildmodus mit 0 % Transparenz (opak)
☞
Hinweis: Wenn die blauen und magentafarbenen Linien ordnungsgemäß zentriert
sind, ist es unter Umständen schwierig, das in der Mitte des zentralen Vierecks
angeordnete weiße Kreuz zu erkennen, da die Scanlinien fast dieselbe Dicke
aufweisen wie die weißen Linien des mittigen Kreuzes.
Cirrus HD-OCT – Bedienungsanleitung
(Überlagerung) und stellen Sie den Schieberegler für Transparency (Transparenz) auf
null ein. Klicken Sie dann auf eine beliebige Stelle des Fundusbildes, um es im Vollbild
anzuzeigen.
Achten Sie auf das Schachbrettmuster und insbesondere auf das kleinste schwarze
Viereck in der Mitte des Ziels. Das in der Mitte des zentralen Quadrats angeordnete
weiße Kreuz ist das Ausrichtungsziel. Das weiße Kreuz legt den zulässigen Bereich der
Ausrichtung zwischen dem Fundusbild und dem OCT-Scanbild fest, wie nachstehend
beschrieben.
