4-34
Fundusbild mit 5
Linienüberlagerung
5 Miniaturansichten
Zusammenfassung der Scananzeige
(links nach rechts)
Bei horizontalen Scans entspricht links
links und rechts rechts. Bei allen
diagonalen Scans im 5-Linien-Raster hat
links Vorrang vor unten. Bei vertikalen
Scans entspricht links nach rechts von
unten nach oben.
Analysieren von Scans: Makula
Hochauflösende Bildanalyse – 5-Linien-Raster
^ÄÄáäÇìåÖ=QJNU==aÉê=^å~äóëÉÄáäÇëÅÜáêã=Ó=eáÖÜ=aÉÑáåáíáçå=fã~ÖÉ=^å~äóëáë=
EeçÅÜ~ìÑä∏ëÉåÇÉ=_áäÇ~å~äóëÉF
Auf dem A für High Definition Image Analysis (HDIA)
NALYSEBILDSCHIRM
(Hochauflösende Bildanalyse) können Sie die fünf Linienscans des Scantyps 5 Line raster
(5-Linien-Raster) anzeigen. Scanwinkel, Scanabstand und Scanlänge sind über den Bildern
angegeben. Das linke obere Darstellungsfeld zeigt das gespeicherte Fundusbild mit einer
Überlagerung jedes einzelnen Linienscans. Der aktuell ausgewählte Linienscan
(standardmäßig die Mittellinie) wird blau dargestellt, die restlichen grün. Unter dem
Fundusbild befinden sich fünf Miniaturbilder der einzelnen Linienscans. Wenn Sie auf eines
der Miniaturbilder klicken, wird der entsprechende Linienscan auf der rechten Seite
großformatig dargestellt.
Die verfügbaren Bildanzeigeoptionen finden Sie, wenn Sie mit der rechten Maustaste auf
ein Bild klicken — Einzelheiten über
5-Linien-Raster Optionen für die Bildanzeige während der Analyse
auf Seite 4-13.
Scananzeige (links nach rechts)
Genau wie Stratus OCT™, zeigt Cirrus Links-nach-rechts-Scanbilder immer folgendermaßen an:
• Bei horizontalen Scans entspricht links der linken Seite der Scananzeige und rechts
der rechten Seite der Scananzeige.
Cirrus HD-OCT – Bedienungsanleitung
Großes Bild der
ausgewählten Linie

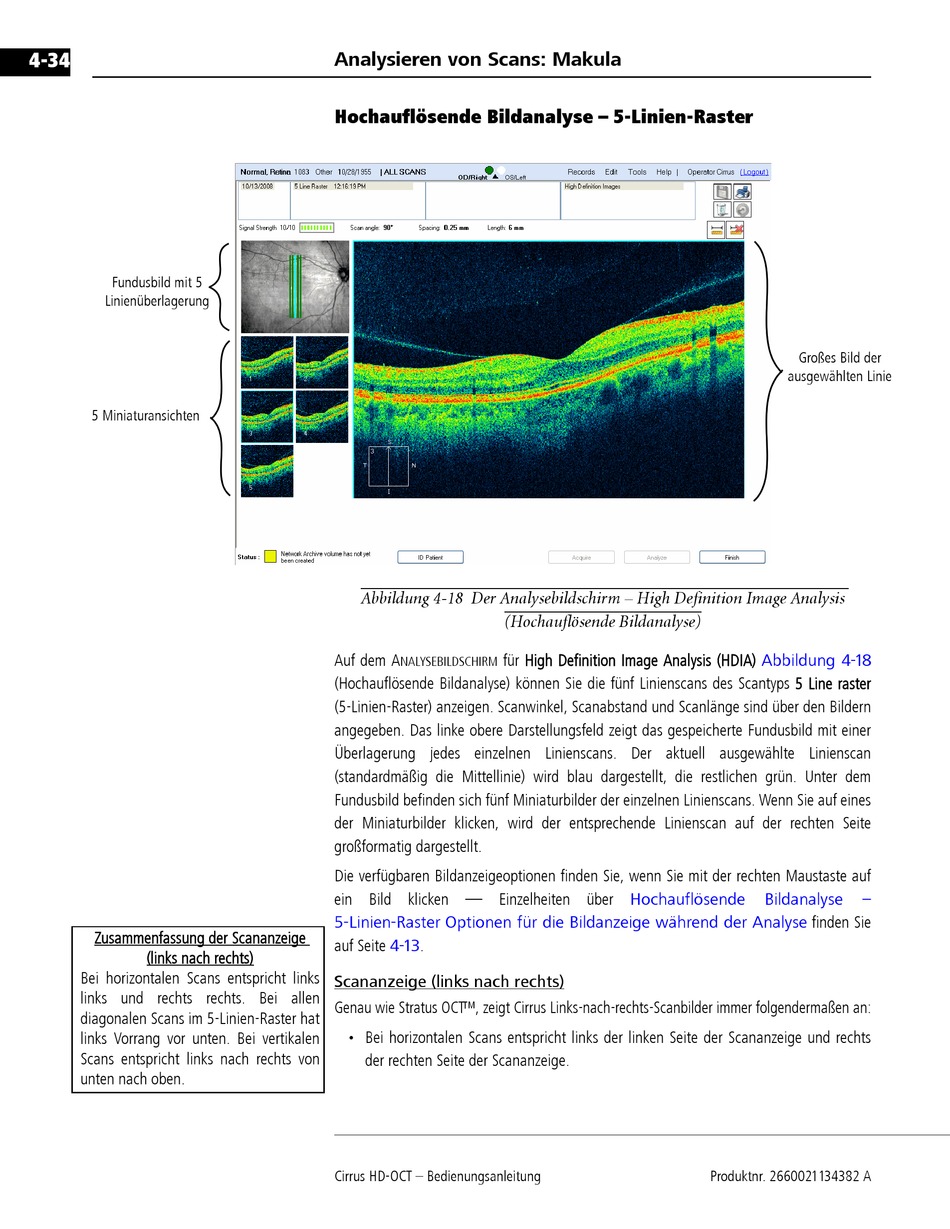

Abbildung 4-18
Hochauflösende Bildanalyse
Produktnr. 2660021134382 A
–
