4-26
ILM = innere Grenzmembran
RPE = retinales Pigmentepithel
Analysieren von Scans: Makula
Slice and Slab (Schicht- und Block)-Optionen
Das Darstellungsfeld rechts unten
down-Menü, über das die Optionen Slice (default) (Schicht – Standard), Slab, ILM,
RPE oder RPEfit auswählbar sind.
^ÄÄáäÇìåÖ=QJNP==^å~äóëÉÄáäÇëÅÜáêã=ãáí=_äçÅâ
Wenn Sie Slab (Block) auswählen, werden in den anderen beiden Darstellungsfeldern
zwei gestrichelte, gleichfarbige Linien in geringem Abstand voneinander angezeigt.
Dieser Abstand gibt die Dicke des Blocks an, die Sie in einem der anderen Darstel-
lungsfelder verändern können, indem Sie die hintere Linie an dem am Rand befindli-
chen Ziehpunkt entsprechend ziehen. Durch Ziehen am Ziehpunkt der vorderen Linie
werden beide Blocklinien zusammen verschoben und im Scanbild neu positioniert. Im
resultierenden Bild wird für jede A-Scanstelle durch die ausgewählte Tiefe des Blocks
ein Durchschnittswert der Signalintensität dargestellt.
• Dropdown-Optionen ILM, RPE und RPEfit sind Variationen des Blocktyps. Wenn
Sie eine dieser Optionen wählen, wird der Block relativ zur ausgewählten Schicht
angezeigt, und zwar in ausgewählter Dicke – Sie können ihn aber (wie oben
beschrieben) auch in der Dicke noch anpassen. Wenn Sie z. B. ILM wählen,
erscheint eine gestrichelte Linie in derselben Farbe wie die ILM, und zwar hinter
der Grenzmembran. Gleichzeitig ist das sich daraus ergebende Scanbild unten
rechts im Darstellungsfeld zu sehen (und auch in der Scanwürfel-Überlagerung,
sofern Slab dort ausgewählt ist). Sie können die untere gestrichelte Linie nicht
Cirrus HD-OCT – Bedienungsanleitung

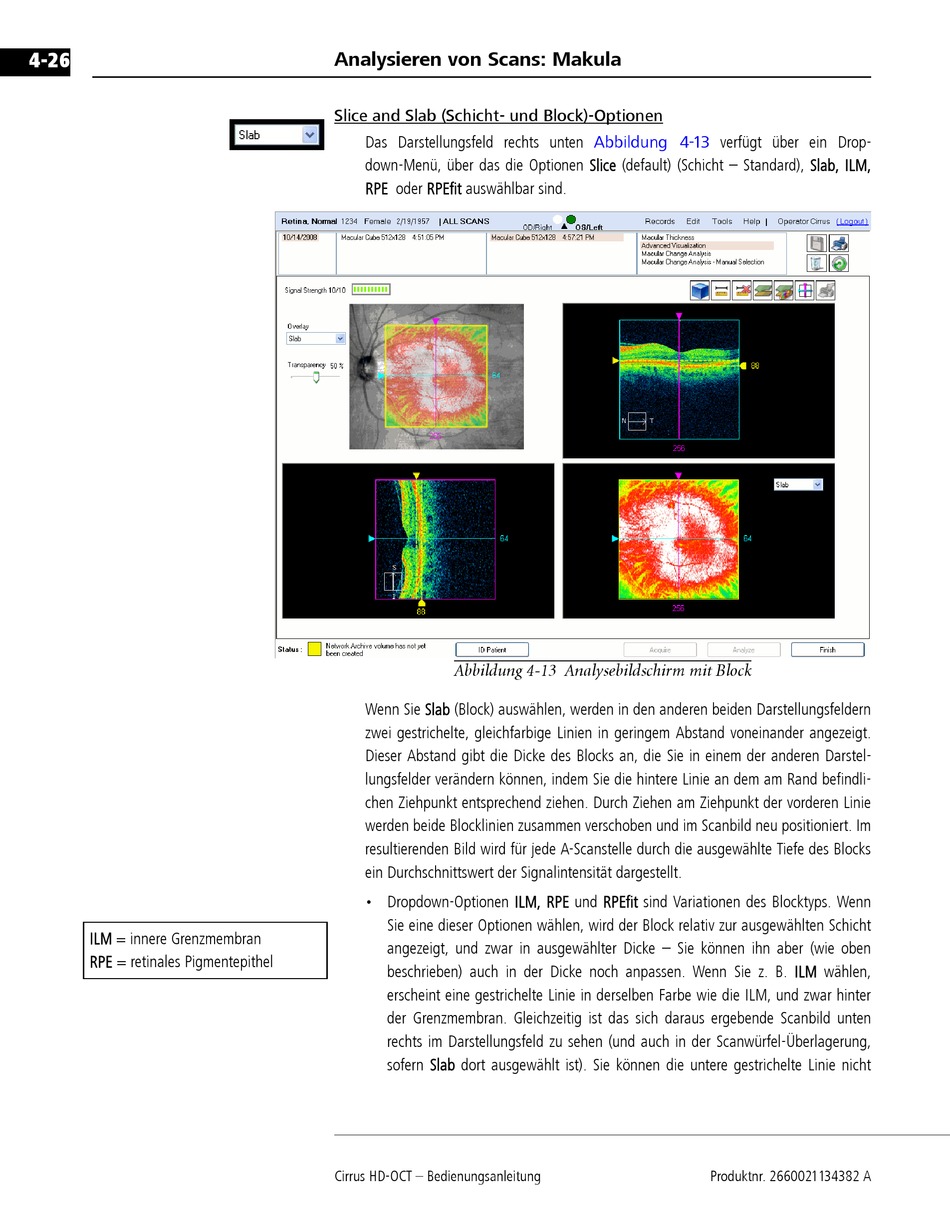

Abbildung 4-13
verfügt über ein Drop-
Produktnr. 2660021134382 A
