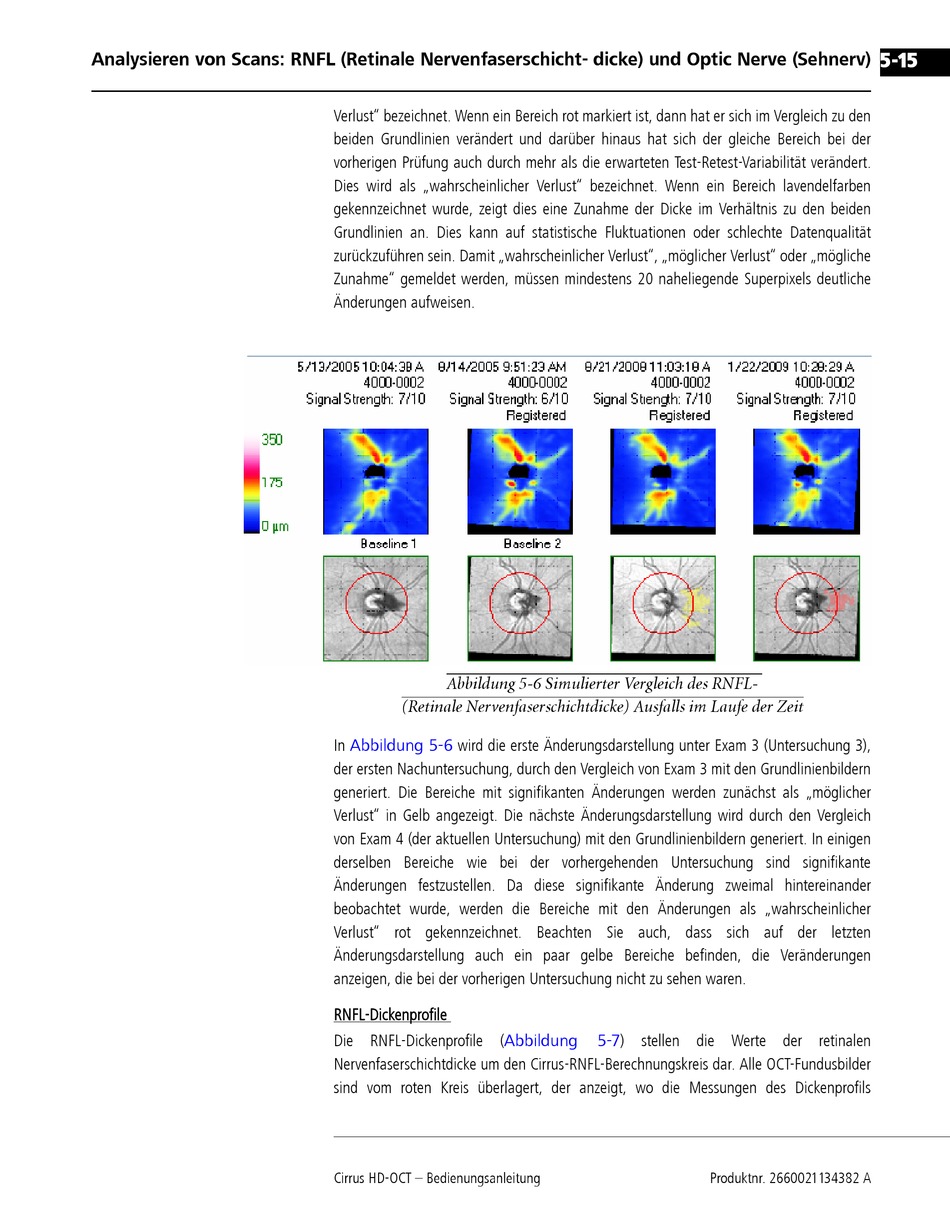

Zeiss Cirrus HD-OCT 400 Bedienungsanleitung Seite 143

Analysieren von Scans: RNFL (Retinale Nervenfaserschicht- dicke) und Optic Nerve (Sehnerv) 5-15
Verlust" bezeichnet. Wenn ein Bereich rot markiert ist, dann hat er sich im Vergleich zu den
beiden Grundlinien verändert und darüber hinaus hat sich der gleiche Bereich bei der
vorherigen Prüfung auch durch mehr als die erwarteten Test-Retest-Variabilität verändert.
Dies wird als „wahrscheinlicher Verlust" bezeichnet. Wenn ein Bereich lavendelfarben
gekennzeichnet wurde, zeigt dies eine Zunahme der Dicke im Verhältnis zu den beiden
Grundlinien an. Dies kann auf statistische Fluktuationen oder schlechte Datenqualität
zurückzuführen sein. Damit „wahrscheinlicher Verlust", „möglicher Verlust" oder „mögliche
Zunahme" gemeldet werden, müssen mindestens 20 naheliegende Superpixels deutliche
Änderungen aufweisen.
^ÄÄáäÇìåÖ=RJS=páãìäáÉêíÉê=sÉêÖäÉáÅÜ=ÇÉë=okciJ=
EoÉíáå~äÉ=kÉêîÉåÑ~ëÉêëÅÜáÅÜíÇáÅâÉF=^ìëÑ~ääë=áã=i~ìÑÉ=ÇÉê=wÉáí
In Abbildung 5-6 wird die erste Änderungsdarstellung unter Exam 3 (Untersuchung 3),
der ersten Nachuntersuchung, durch den Vergleich von Exam 3 mit den Grundlinienbildern
generiert. Die Bereiche mit signifikanten Änderungen werden zunächst als „möglicher
Verlust" in Gelb angezeigt. Die nächste Änderungsdarstellung wird durch den Vergleich
von Exam 4 (der aktuellen Untersuchung) mit den Grundlinienbildern generiert. In einigen
derselben Bereiche wie bei der vorhergehenden Untersuchung sind signifikante
Änderungen festzustellen. Da diese signifikante Änderung zweimal hintereinander
beobachtet wurde, werden die Bereiche mit den Änderungen als „wahrscheinlicher
Verlust" rot gekennzeichnet. Beachten Sie auch, dass sich auf der letzten
Änderungsdarstellung auch ein paar gelbe Bereiche befinden, die Veränderungen
anzeigen, die bei der vorherigen Untersuchung nicht zu sehen waren.
RNFL-Dickenprofile
Die RNFL-Dickenprofile (Abbildung 5-7) stellen die Werte der retinalen
Nervenfaserschichtdicke um den Cirrus-RNFL-Berechnungskreis dar. Alle OCT-Fundusbilder
sind vom roten Kreis überlagert, der anzeigt, wo die Messungen des Dickenprofils
