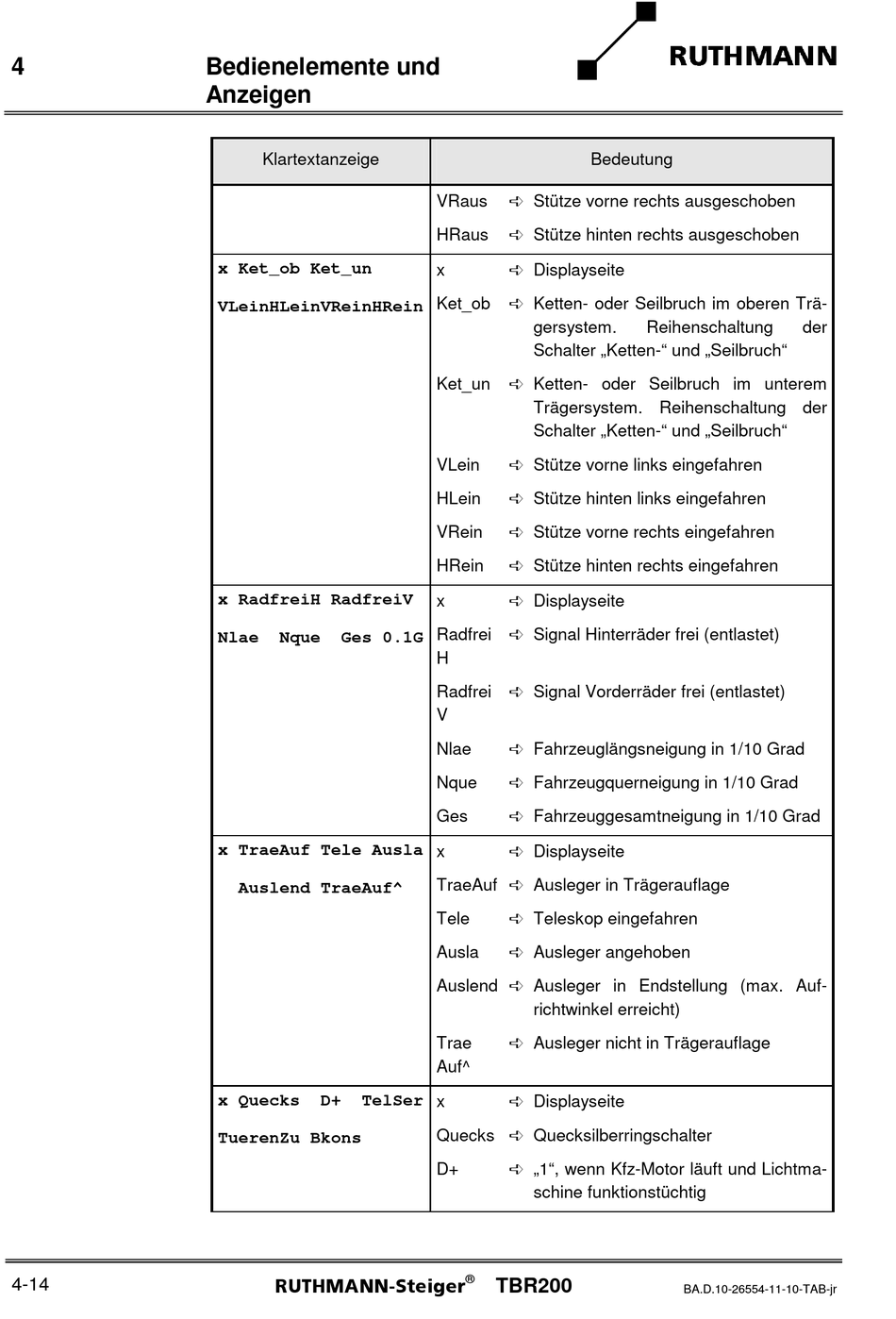

4
4-14
Bedienelemente und
Anzeigen
Klartextanzeige
x Ket_ob Ket_un
VLeinHLeinVReinHRein
x RadfreiH RadfreiV
Nlae Nque Ges 0.1G
x TraeAuf Tele Ausla
Auslend TraeAuf^
x Quecks D+ TelSer
TuerenZu Bkons
RUTHMANN-Steiger
Bedeutung
VRaus Á Stütze vorne rechts ausgeschoben
HRaus Á Stütze hinten rechts ausgeschoben
x Á Displayseite
Ket_ob Á Ketten- oder Seilbruch im oberen Trä-
gersystem.
Schalter „Ketten-" und „Seilbruch"
Ket_un Á Ketten- oder Seilbruch im unterem
Trägersystem. Reihenschaltung der
Schalter „Ketten-" und „Seilbruch"
VLein Á Stütze vorne links eingefahren
HLein Á Stütze hinten links eingefahren
VRein Á Stütze vorne rechts eingefahren
HRein Á Stütze hinten rechts eingefahren
x Á Displayseite
Radfrei Á Signal Hinterräder frei (entlastet)
H
Radfrei Á Signal Vorderräder frei (entlastet)
V
Nlae Á Fahrzeuglängsneigung in 1/10 Grad
Nque Á Fahrzeugquerneigung in 1/10 Grad
Ges Á Fahrzeuggesamtneigung in 1/10 Grad
x Á Displayseite
TraeAuf Á Ausleger in Trägerauflage
Tele Á Teleskop eingefahren
Ausla Á Ausleger angehoben
Auslend Á Ausleger in Endstellung (max. Auf-
richtwinkel erreicht)
Trae Á Ausleger nicht in Trägerauflage
Auf^
x Á Displayseite
Quecks Á Quecksilberringschalter
D+ Á „1", wenn Kfz-Motor läuft und Lichtma-
schine funktionstüchtig
®
TBR200
Reihenschaltung der
BA.D.10-26554-11-10-TAB-jr
