Bedienung

Bedienung des Meisterschalters

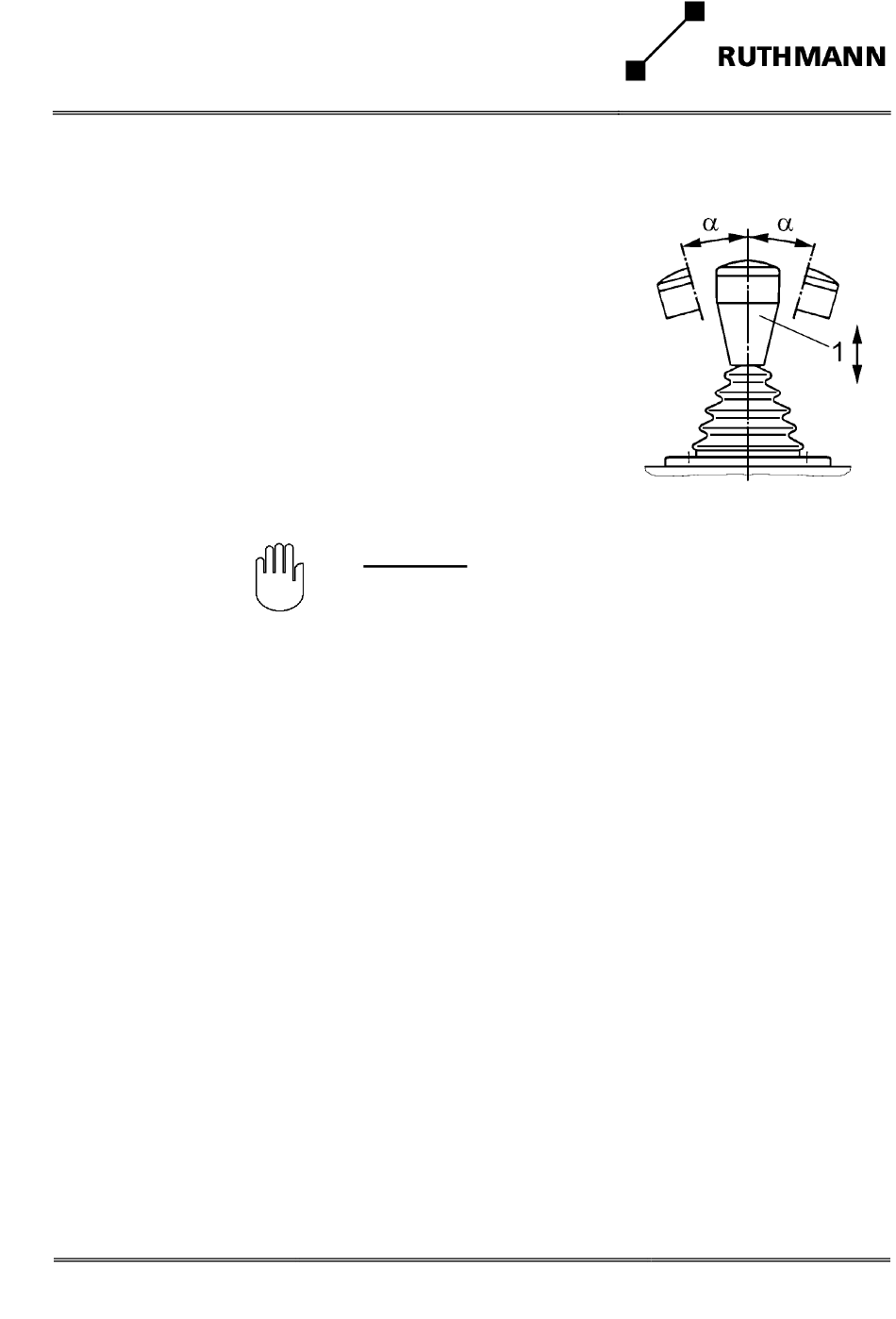

1. Meisterschalter durch Ziehen der Raste
(1) entriegeln.
2. Meisterschalter in Richtung der Beschrif-
tung, entsprechend der gewünschten
Bewegung gefühlvoll auslenken. Über
den Auslenkwinkel (
gungsgeschwindigkeit gesteuert.
3. Zum Beenden der Bewegung den Meis-
terschalter wieder in die Neutralstellung
zurückstellen.
Achtung!
Um Schwingungen zu verhindern, ist abruptes Auslen-
ken und Loslassen der Meisterschalter zu vermeiden.
Die Steuerung kann wahlweise auf drei oder zwei gleichzeitig auszufüh-
rende Auslegerbewegungen eingestellt werden. Nachfolgende Punkte sind
bei Bedienung des Meisterschalters zu beachten:
„3 Bewegungen gleichzeitig"
Mit dem linken Meisterschalter können zwei Bewegungen gleichzeitig mit
der Bewegung „Teleskop ein bzw. aus" des rechten Meisterschalters ange-
steuert werden. Umgekehrt können mit dem rechten Meisterschalter zwei
Bewegungen gleichzeitig mit der Bewegung „Ausleger (Hubarm) heben
bzw. senken" des linken Meisterschalters angesteuert werden.
„2 Bewegungen gleichzeitig"
Nach Umschalten auf zwei Auslegerbewegungen, kann mit jedem Meister-
schalter eine der ihm zugeordneten Auslegerbewegungen ausgeführt wer-
den. Der Ausleger führt als erstes die Bewegung des Meisterschalters aus,
die aus der Neutralstellung heraus, zuerst angesteuert wurde.
