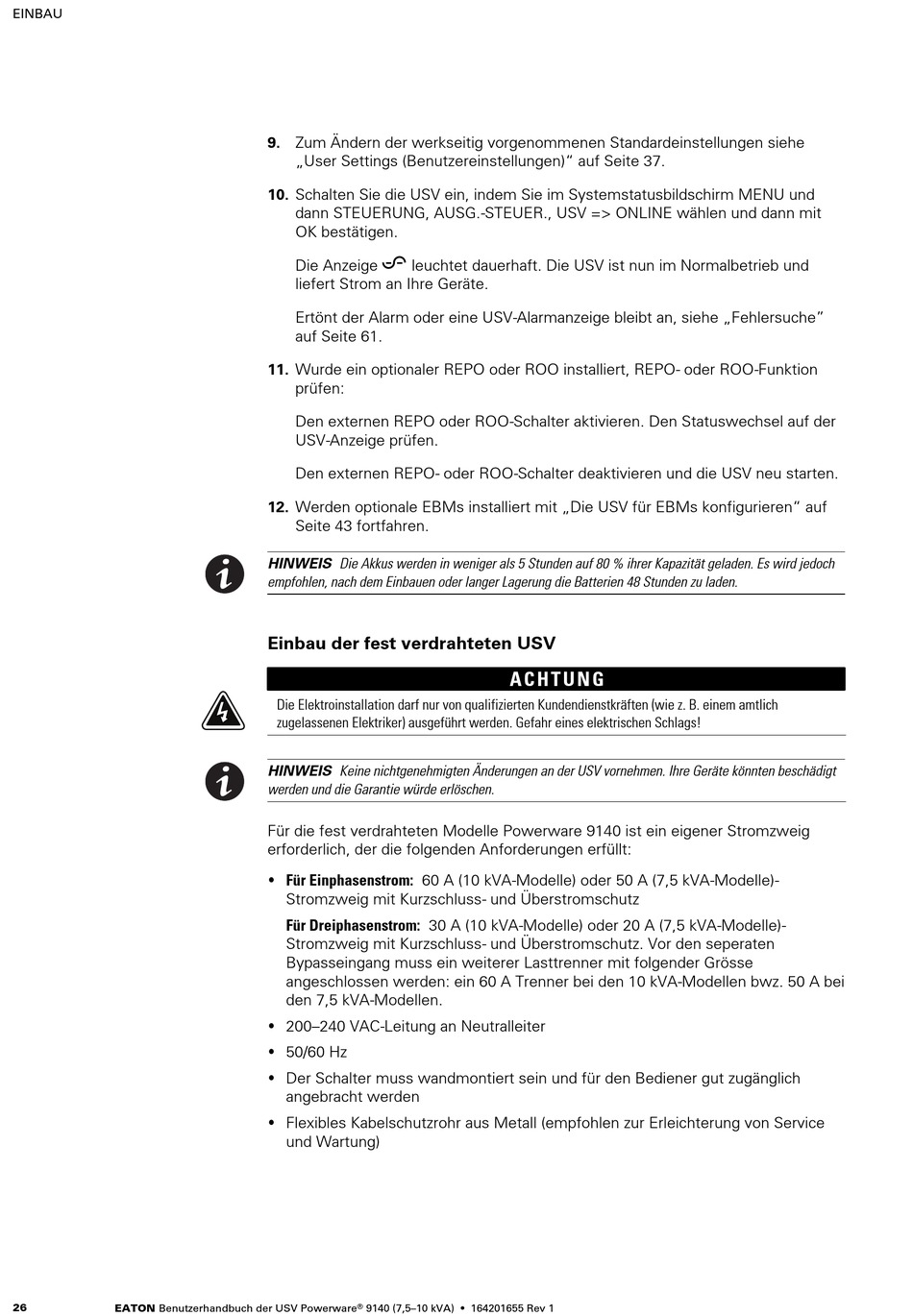

EINBAU
26
EATON Benutzerhandbuch der USV Powerware
9. Zum Ändern der werkseitig vorgenommenen Standardeinstellungen siehe
„User Settings (Benutzereinstellungen)" auf Seite 37.
10. Schalten Sie die USV ein, indem Sie im Systemstatusbildschirm MENU und
dann STEUERUNG, AUSG.-STEUER., USV => ONLINE wählen und dann mit
OK bestätigen.
Die Anzeige leuchtet dauerhaft. Die USV ist nun im Normalbetrieb und
liefert Strom an Ihre Geräte.
Ertönt der Alarm oder eine USV-Alarmanzeige bleibt an, siehe „Fehlersuche"
auf Seite 61.
11. Wurde ein optionaler REPO oder ROO installiert, REPO- oder ROO-Funktion
prüfen:
Den externen REPO oder ROO-Schalter aktivieren. Den Statuswechsel auf der
USV-Anzeige prüfen.
Den externen REPO- oder ROO-Schalter deaktivieren und die USV neu starten.
12. Werden optionale EBMs installiert mit „Die USV für EBMs konfigurieren" auf
Seite 43 fortfahren.
HINWEIS Die Akkus werden in weniger als 5 Stunden auf 80 % ihrer Kapazität geladen. Es wird jedoch
empfohlen, nach dem Einbauen oder langer Lagerung die Batterien 48 Stunden zu laden.

Einbau der fest verdrahteten USV

Die Elektroinstallation darf nur von qualifizierten Kundendienstkräften (wie z. B. einem amtlich
zugelassenen Elektriker) ausgeführt werden. Gefahr eines elektrischen Schlags!
HINWEIS Keine nichtgenehmigten Änderungen an der USV vornehmen. Ihre Geräte könnten beschädigt
werden und die Garantie würde erlöschen.
Für die fest verdrahteten Modelle Powerware 9140 ist ein eigener Stromzweig
erforderlich, der die folgenden Anforderungen erfüllt:
S
Für Einphasenstrom: 60 A (10 kVA-Modelle) oder 50 A (7,5 kVA-Modelle)-
Stromzweig mit Kurzschluss- und Überstromschutz
Für Dreiphasenstrom: 30 A (10 kVA-Modelle) oder 20 A (7,5 kVA-Modelle)-
Stromzweig mit Kurzschluss- und Überstromschutz. Vor den seperaten
Bypasseingang muss ein weiterer Lasttrenner mit folgender Grösse
angeschlossen werden: ein 60 A Trenner bei den 10 kVA-Modellen bwz. 50 A bei
den 7,5 kVA-Modellen.
S
200–240 VAC-Leitung an Neutralleiter
S
50/60 Hz
S
Der Schalter muss wandmontiert sein und für den Bediener gut zugänglich
angebracht werden
S
Flexibles Kabelschutzrohr aus Metall (empfohlen zur Erleichterung von Service
und Wartung)
®
9140 (7,5–10 kVA)
A C H T U N G
S
164201655 Rev 1
