Inhaltszusammenfassung für Eaton 9PX 6000 3:1

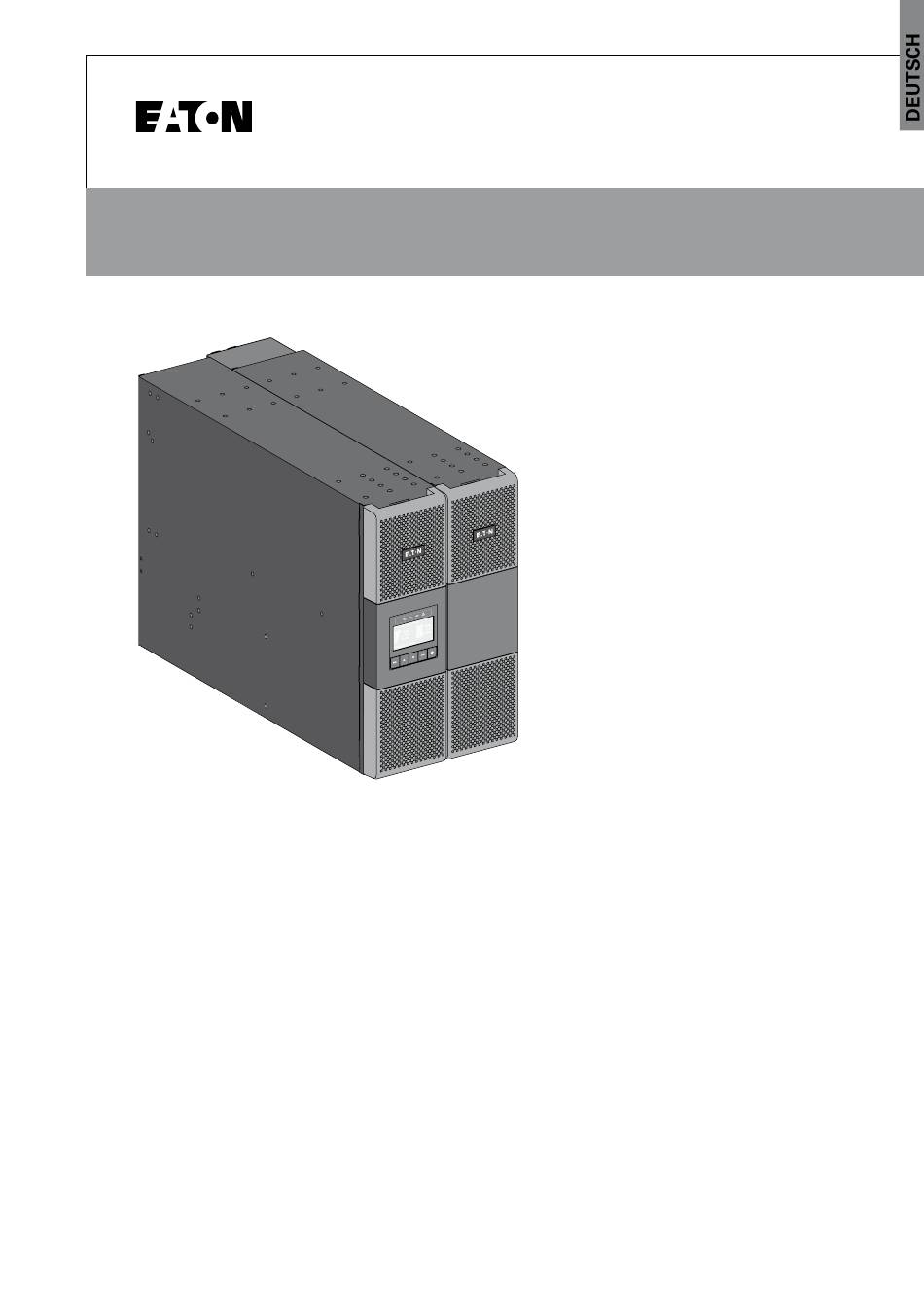

- Seite 1 9PX 6000 3:1 9PX 8000 3:1 9PX 11000 3:1 9PX EBM 240V Installations- und Bedienungsanleitung Copyright © 2013 EATON Alle Rechte vorbehalten. Service and support: Wenden Sie sich telefonisch an Ihren örtlichen Servicepartner. 6-11kVA 3:1 EU_DE...
-
Seite 2: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN BEWAHREN SIE DIESE ANLEITUNG SICHER AUF. In dieser Anleitung befinden sich wichtige Informationen, die bei der Installation und Wartung von USV und Batterien beachtet werden müssen. Die 9PX in dieser Anleitung beschriebenen Modelle können in Umgebungen mit Temperaturen zwischen 0 und 40 °C und frei von leitfähigen Verunreinigungen eingesetzt werden. -
Seite 3: Personensicherheit
SICHERHEITSANWEISUNGEN Personensicherheit • RISIKO FÜR SPANNUNGSNACHSPEISUNG. Die Anlage verfügt über eine eigene Stromversorgung (Batterie). Isolieren Sie die USV und überprüfen Sie auf vor- und nachgeschaltete gefährliche Spannung bei Verriegelung/Stromabschaltung. Anschlussklemmen können noch unter Strom stehen, selbst wenn das System vom Versorgungsnetz getrennt ist. •... -
Seite 4: Besondere Sicherheitsvorkehrungen
Beim Austausch des Batteriemoduls muss die gleiche Art und Anzahl verwendet werden, die original mit der USV mitgeliefert wurden. Nur so kann eine gleich bleibende Leistung und Sicherheit garantiert werden. Kontaktieren Sie Ihren EATON-Kundendienst, falls irgendwelche Zweifel bestehen sollten. •... -
Seite 5: Inhaltsverzeichnis
Konfigurieren der Bypass-Einstellungen ..............28 Konfigurieren der Batterieeinstellungen ..............28 Abrufen des Ereignisaufzeichnung ................29 Fehlerprotokoll abrufen ....................29 6. Kommunikation ................30 Kommunikationsschnittstellen ..................30 Eaton Intelligent Power Software suite ...............33 7. USV Wartung ................... 34 7 .1 Wartung ........................34 7 .2 Lagerung des Geräts ....................34 7 .3... -
Seite 6: Umweltfreundlichkeit
1. Einleitung Wir danken Ihnen, dass Sie sich für ein Produkt von EATON zum Schutz Ihrer Anwendungen entschieden haben. Die Baureihe 9PX wurden mit größter Sorgfalt entwickelt. Um die Leistungen Ihrer USV (Unterbrechungsfreien Stromversorgung) optimal nutzen zu können, empfehlen wir. - Seite 7 Daten zerstört werden, ungesicherte Arbeitsergebnisse verloren gehen und Hardware beschädigt wird, was zu teuren Reparaturen und vielen Stunden verlorener Produktivität führt. Mit der Eaton 9PX, werden Ihre Anlagen vor Stromversorgungsproblemen sicher geschützt, und die Funktionsfähigkeit der Geräte bleibt erhalten. Neben erstklassiger Performance und Zuverlässigkeit bietet die Eaton 9PX die folgenden einzigartigen Vorzüge:...
-
Seite 8: Ansichten Und Beschreibung
Gewicht Abmessungen (mm / inch) (kg / lb) T x B x H 9PX 6000 3:1 Power-Modul 51 / 23 700 x 440 x 130 / 27 .6 x 17 .3 x 5.1 9PX 8000 3:1 Power-Modul 51 / 23 700 x 440 x 130 / 27 .6 x 17 .3 x 5.1... -
Seite 9: Rückansicht
2. Ansichten und Beschreibung Rückansicht 9PX 6000 / 8000 / 11000 3:1 (Power-Modul) RS232-Kommunikationsschnittstelle USB-Kommunikationsschnittstelle Trocken-Relaiskontakt- Kommunikationsschnittstelle Anschluss für ROO (Remote On/Off) Steuerung Anschlüsse für automatische Erkennung des Batteriemoduls Anschluss für Parallelbetrieb Anschluss für RPO (Remote Power Off) Steuerung Slot für optionale Kommunikationskarte Anschluss für Batteriemodul Ein-/Ausgang Anschlussklemmen Anschluss für HotSwap MBP-... -
Seite 10: Zubehör
2. Ansichten und Beschreibung Zubehör Teilenummer Beschreibung 9PXEBM240 Batterie-Erweiterungsmodul Rack kit 9PX Network-MS Netzwerkkarte Network-M2 Modbus-MS Modbus- und Netzwerkkarte INDGW-MS Relay-MS Relaiskarte INDRELAY-MS MBP11Ki31 HotSwap MBP 11000i 3:1 Supercharger 240VDC (wenn mehr als 6 EBM verwendet SC240RT werden) TFMR11Ki Transformator 11000i BINTSYS Batterie-Integrations-System EBMCBL240... -
Seite 11: Bedien- Und Anzeigefeld
2. Ansichten und Beschreibung Bedien- und Anzeigefeld Die USV verfügt über ein grafisches Anzeige- und Bedienfeld mit fünf Tasten und Hintergrundbeleuchtung. Es bietet nützliche Informationen über die USV selbst, den Laststatus, Ereignisse, Messwerte und Einstellungen. Anzeige für Fehleranzeige Onlinemodus (grün) (rot) Anzeige für Anzeige für... -
Seite 12: Beschreibung Der Lcd-Anzeige
2. Ansichten und Beschreibung Beschreibung der LCD-Anzeige Als Standardeinstellung oder nach 5-minütiger Inaktivität zeigt das LCD den Bildschirmschoner an. Das hintergrundbeleuchtete LCD wird nach 10-minütiger Inaktivität automatisch abgeblendet. Drücken Sie eine beliebige Taste, um den Bildschirm wieder herzustellen. Betriebszustand Online mode 100% Status Auslastung/ 5.0kW... -
Seite 13: Anzeigefunktionen
[Produkt typ/modell] / [Teile-/Serienummer] / [USV/NMC Firmware] / [IPV4 der kom.karte], [IPV6 der kom.karte], [MAC der kom.karte] / [Erkanntes zubehör] Produkt Link zur Eaton Registrierungswebseite registrieren Anwenderprogrammierung In der nachfolgenden Tabelle werden die Optionen angezeigt, die vom Anwender geändert werden können. - Seite 14 2. Ansichten und Beschreibung Untermenü Verfügbare Einstellungen Standardeinstellung Voralarm überlast [10%] … [102%] [102%] Warnmeldung bei Überlast % Regelung Eing./Ausg Redundanz modus [Einzel USV] [Hot Standby] Unitäre USV Anstiegsrate auf 0,5 Hz/Sek. festlegen. Kaltstart [Aktivieren] [Deaktivie.] [Aktivieren] Erlaubt den Start des Systems im Batteriebetrieb.
-
Seite 15: Installation
3. Installation Überprüfung des Equipments Falls Anlagenteile während des Transports beschädigt wurden, bewahren Sie die Transportkartons und das Verpackungsmaterial für die Spedition oder die Verkaufsstelle auf, und reichen Sie eine Transportschaden- Reklamation ein. Wenn Sie eine Beschädigung erst nach der Annahme des Gerätes entdecken, reklamieren Sie diesen bitte als verdeckten Schaden. -
Seite 16: Prüfung Des Zubehörs
3. Installation Prüfung des Zubehörs • Vergewissern Sie sich, dass die folgenden zusätzlichen Einzelteile mit der USV mitgeliefert wurden: (2) Tower-Ständer Rack-Kit für 19" Gehäuse (optional) (1) Kabelverschraubung für Ein-/Ausgangs- Verbindung Netzwerk-Kommunikationskarte (optional, Standard bei Netpack-Modellen) RS232-Kommunikationskabel USB-Kommunikationskabel Benutzerhandbuch Sicherheitsanweisungen •... -
Seite 17: Anschließen Der Ebms
3. Installation Anschließen der EBMs Ein kleiner Lichtbogen kann auftreten, wenn das EBM an die USV angeschlossen wird. Das ist normal und kann nicht zur Gefährdung von Personen führen. Führen Sie das EBM Kabel schnell und kräftig in die Batterie- Steckverbindung der USV ein. 1. -
Seite 18: Tower-Aufstellung
3. Installation Tower-Aufstellung Sollten Sie weiteres Zubehör für die USV bestellt haben, prüfen Sie die Angaben zur Tower-Installation in den entsprechenden Handbüchern. Zur Installation des Gehäuses: 1. Stellen Sie die USV auf eine ebene, stabile Oberfläche an ihren endgültigen Platz. 2. -
Seite 19: Rack-Einbau
3. Installation Rack-Einbau Sollten Sie weiteres Zubehör für die USV bestellt haben, prüfen Sie die Angaben zur Rack-Installation in den entsprechenden Handbüchern. • Vorbereitung des EBM zum Rack-Einbau Für diesen Schritt sind mindestens zwei Personen erforderlich. Das Batterie-Erweiterungsmodul ist sehr schwer. Zur Erleichterung des Rack-Einbaus können Sie das Batteriepaket wie nachfolgend beschrieben aus dem EMB entfernen. - Seite 20 3. Installation • Rack-Montage der USV, EBM und Zusatzmodule. Zur Befestigung des Moduls auf den Teleskopschienen Schritte 1 bis 4 befolgen. Die Teleskopschienen und das benötigte Montagezubehör werden (optional) von EATON geliefert. Seite 20 6-11kVA 3:1 EU_DE...
-
Seite 21: Empfohlener Vorgeschalteter Schutz
3. Installation Empfohlener vorgeschalteter Schutz Empfohlene Absicherungen und Leitungsquerschnitte 1. Netzseitige Absicherung USV-Nennleistung Gemeinsame vorgeschalteten Separate vorgeschalteten Leistungsschalters Leistungsschalters Normal AC und Bypass AC Normal AC Bypass AC 6000VA 32A, D-Kurve 16A, D-Kurve 32A, D-Kurve 8000VA 50A, D-Kurve 20A, D-Kurve 50A, D-Kurve 11000VA 63A, D-Kurve... -
Seite 22: Installation In Abhängigkeit Von Der Netzform (Erdungssystem)
3. Installation Installation in Abhängigkeit von der Netzform (Erdungssystem) • USV mit gemeinsamer Einspeisung von Netz 1 (Normal AC) und Netz 2 (Bypass AC) Bypass AC Nieders- pannungs- schaltanlage Last Normal AC Abweichende Netzformen auf Einspeise- und Abgangsseite oder galvanische Trennung Bypass AC Nieders- pannungs-... - Seite 23 3. Installation • USV mit getrennter Einspeisung von Netz 1 (Input) und Netz 2 (Bypass) aus unterschiedlichen Netzen Bypass AC Nieders- pannungs- schaltanlage1 Isolationstransformator Nieders- Last pannungs- Normal AC schaltanlage2 Abweichende Netzformen auf Einspeise- und Abgangsseite oder galvanische Trennung Bypass AC Nieders- pannungs- Isolationstransformator...
-
Seite 24: Anschließen Der Stromkabel
4. Anschließen der Stromkabel Zugang zu den Stromanschlüssen 1. Entfernen Sie die Abdeckung der Stromanschlüssen (eine Schraube) 2. Brechen Sie die Öffnungen heraus und führen Sie die Kabel / Leitungen nach innen • Hohe Fehlerströme: Eine Erdung des Stromanschlusses der USV ist unumgänglich. Anschließen der gemeinsamen Eingangsspannungsquellen Die Anschlüsse müssen durch qualifiziertes Fachpersonal ausgeführt werden. -
Seite 25: Anschließen Des Separaten Bypass-Eingangs
4. Anschließen der Stromkabel Anschließen des separaten Bypass-Eingangs Die Anschlüsse müssen durch qualifiziertes Fachpersonal ausgeführt werden. Vor dem Anschluss ist sicherzustellen, dass die Sicherungsautomaten an den Zuleitungen (Normal AC Netz und Bypass AC Netz) ausgeschaltet sind (Stellung „0“) (OFF). Stellen Sie immer erst die Erdverbindung her. Falls Sie einen HotSwap-MBP geordert haben, beachten Sie das entsprechende Handbuch für die Anschlussklemmenbelegung der USV mit MBP . -
Seite 26: Erste Inbetriebnahme
USV im Normalbetrieb arbeitet und angeschlossene Lasten versorgt werden. Die USV sollte sich im Onlinemodus befinden. Die EBM laden sich in weniger als 3 Stunden bis auf 90 % Kapazität auf. Eaton empfiehlt, die Batterien nach der Inbetriebnahme oder nach einer längeren Lagerung mindestens 48 Stunden... -
Seite 27: Betriebsarten
5. Erste Inbetriebnahme Betriebsarten Bei der Eaton 9PX wird der USV-Status über das Display auf der Vorderseite angezeigt siehe Seite 13. Onlinemodus Im Onlinemodus leuchtet die Anzeige iund die USV wird mit Strom versorgt. Die USV überwacht die Batterien und lädt diese je nach Bedarf auf. Zudem bietet sie Ihren Geräten Stromversorgungsschutz. -
Seite 28: Hocheffizienz-Modus Einstellen
Hocheffizienz-Modus erfolgt, nachdem die Bypass-Spannung 5 Minuten lang beobachtet wurde: Wenn die Qualität der Bypass-Spannung nicht innerhalb der Toleranzen liegt, bleibt die USV im Online-Modus. Eaton empfiehlt den Hocheffizienz-Modus nur für den Schutz von IT-Anlagen. Um den Hocheffizienz-Modus einzustellen: 1. Versetzen Sie die USV in den Bypass-Modus: Drücken Sie eine beliebige Taste, um die Menüoptionen zu aktivieren. -
Seite 29: Abrufen Des Ereignisaufzeichnung
5. Erste Inbetriebnahme Abrufen des Ereignisaufzeichnung So rufen Sie das Ereignisprotokoll über das Display ab: 1. Drücken Sie eine beliebige Taste, um die Menüoptionen zu aktivieren. Wählen Sie Ereignisaufzeichnung aus. 2. Blättern Sie durch die aufgeführten Ereignisse. Fehlerprotokoll abrufen Um das Fehlerprotokoll über das Display abzurufen: 1. -
Seite 30: Kommunikation
USB-Schnittstelle bzw. den RS232-Port der USV anschließen. Die USV kann nun mit der EATON Managementsoftware kommunizieren. • Relaiskontakte Die USV beinhaltet vier nicht relaisausgänge; jede Information kann mit einem geschlossenen oder geöffneten Kontakt erhalten werden. n.c. n.o. n.c. -
Seite 31: Remote On/Off
6. Kommunikation • Remote On/Off Remote On/Off ermöglicht das An-/Abschalten der USV aus der Ferne. Normalerweise geöffnet Wenn der Kontakt von offen nach geschlossen wechselt, wird die USV angeschaltet (On) (oder bleibt angeschaltet -On). Wenn der Kontakt von geschlossen nach offen wechselt, wird die USV abgeschaltet (Off) (oder bleibt abgeschaltet -Off). - Seite 32 6. Kommunikation Anschließen und Testen der Fernabschaltung 1. Vergewissern Sie sich, dass die USV abgeschaltet und vom Stromversorgungsnetz getrennt wird. 2. Entfernen Sie den RPO-Stecker aus der UVS, indem Sie die Schrauben lösen. 3. Montieren Sie zwischen den beiden Polen des Steckers einen spannungslosen Ruhekontakt. Kontakt geöffnet: USV abgeschaltet Um zum normalen Betrieb zurückzukehren, deaktivieren Sie den externen Fern-Notauskontakt, und starten Sie die USV über den Frontschalter.
-
Seite 33: Eaton Intelligent Power Software Suite
Spannungsversorgungsereignisse, und Sie werden über wichtige Informationen zur USV oder zur Spannungsversorgung benachrichtigt. Wenn es zu einem Stromausfall kommt und der Batteriestand der 9PX-USV absinkt, kann die Eaton Software Suite automatisch und vor dem Abschalten der USV Ihren Computer herunterfahren, um Ihre Daten zu sichern. -
Seite 34: Wartung
Wenn Sie das Gerät für längere Zeit lagern möchten, laden Sie die Batterien alle 6 Monate, indem Sie die USV an den Strom anschließen. Die EBM laden sich in weniger als 3 Stunden auf bis zu 90 % ihrer Kapazität auf. Eaton empfiehlt allerdings, die Batterien nach längerer Lagerung 48 Stunden lang aufzuladen. -
Seite 35: Usv Wartung
7. USV Wartung Batterien wechseln ENTFERNEN SIE DIE BATTERIEN NICHT, solange die USV im Batterie-Modus läuft. Die Batterien können ganz einfach gewechselt werden, ohne die USV abschalten oder die Last trennen zu müssen. Wenn Sie den Stromeingang zum Batteriewechsel dennoch entfernen möchten, lesen Sie bitte „USV abschalten“... - Seite 36 7. USV Wartung • Austauschen von EBMs Das EBM ist schwer. Zum Heben des Gehäuses sind mindestens zwei Personen erforderlich. Um EBM(s) zu ersetzen: 1. Trennen Sie das EBM-Stromkabel und Batterieerkennungskabel von der USV ab. Wenn zusätzliche EBMs installiert sind, trennen Sie EBM-Stromkabel und Batterieerkennungskabel von jeder EBM ab.
-
Seite 37: Austauschen Einer Usv Mit Hotswap-Mbp
7. USV Wartung Austauschen einer USV mit HotSwap-MBP Das HotSwap-MBP-Modul ermöglicht die Wartung und ggf. den Austausch der USV, ohne die Spannungsversorgung der angeschlossenen Verbraucher unterbrechen zu müssen (HotSwap-Funktion). Beachten Sie das entsprechende Handbuch für weitere Informationen zum HotSwap-MBP-Modul. Außerbetriebnahme der USV: 1. -
Seite 38: Wartung Und Service
8. Wartung und Service Die Eaton 9PX sind für robusten, automatischen Betrieb ausgelegt und melden etwaige auftretende Probleme beim Betrieb. Normalerweise bedeuten die auf dem Bedienfeld angezeigten Warnmeldungen nicht, dass die Ausgangsspannung betroffen ist. Es handelt sich zumeist vielmehr um vorbeugende Meldungen, die den Benutzer auf ein Problem aufmerksam machen sollen. - Seite 39 8. Wartung und Service Überlastung Der Energiebedarf überschreitet Trennen Sie einige der die USV-Kapazität (mehr als angeschlossenen Systeme von der 100 % der Nennleistung; USV. Der USV-Betrieb wird fortgesetzt, siehe Seite 42 für konkrete aber die USV kann in den Bypass- Ausgangsüberlastungsbereiche).
-
Seite 40: Stummschalten Des Warnsignals
8. Wartung und Service Stummschalten des Warnsignals Drücken Sie die ESC (Escape) Taste auf der Frontplatten-Anzeige, um den Alarm stumm zu schalten. Überprüfen Sie den Alarmzustand und führen Sie die erforderlichen Maßnahmen zur Behebung des Zustands durch. Wenn sich der Alarm-Status ändert, ertönt der Alarm wieder und überschreibt die vorherige Alarm-Stummschaltung. -
Seite 41: Technische Daten
9. Technische Daten Spezifikationen der Gerätetypen Tabelle 1. Liste der USV-Gerätetypen Modell Leistung 9PX6KiPM31 6000VA / 5400W 9PX8KiPM31 8000VA / 7200W 9PX11KiPM31 10000VA / 9000W bei 200V, 208V, 250V Ausgangsspannung 11000VA / 9900W bei 220V Ausgangsspannung 11000VA / 10000W bei 230V, 240V Ausgangsspannung Tabelle 2. - Seite 42 9. Technische Daten Tabelle 6. Elektrische Ausgangsleistung Alle Gerätetypen Normalbetrieb Batteriebetrieb Spannungsregler ±1% ±1% Effizienz > 98% (High Efficiency mode) > 91% > 93% für 6kVA Modell > 94.5% für 8-11kVA Modelle Frequenzregler Sync mit Netz ±5 % der Nennfrequenz ±0.5% der autom.
- Seite 43 9. Technische Daten Kennzeichnungen von CE / C-Tick Agenturen Betriebstemperatur 0 bis 40°C (32 bis 104°F) im Online-Betrieb, mit linearer Leistungsminderung für größere Höhen über NN Hinweis: Der Überhitzungsschutz schaltet die Last bei Überhitzen in den Bypass-Betrieb. Lagertemperatur 0 bis 40°C (32 bis 104°F) mit Batterien -15 bis 60°C (5 bis 140°F) ohne Batterien Transporttemperatur -25 bis 55°C (-13 bis 130°F)
-
Seite 44: Anhang
10. Anhang Bypass AC-Quelle Die Quelle des Bypass-Eingangs. Das Gerät kann auf die Bypass-Leitung umgeschaltet werden, wenn am USV-Ausgang eine Überlastung eintritt, zur Wartung oder im Falle einer Störung. Frequenzumrichter Betriebsart wird zur Konvertierung der AC-Netzfrequenz zwischen dem USV- Input und -Output verwendet (50Hz -> 60Hz oder 60Hz -> 50Hz). Battery Low Warnung Dies ist ein Batterie-Spannungs-Pegel, der anzeigt, dass die Batterie schwach und dass der Benutzer Maßnahmen ergreifen muss, um die drohende...
