EINBAU
12
EATON Benutzerhandbuch der USV Powerware

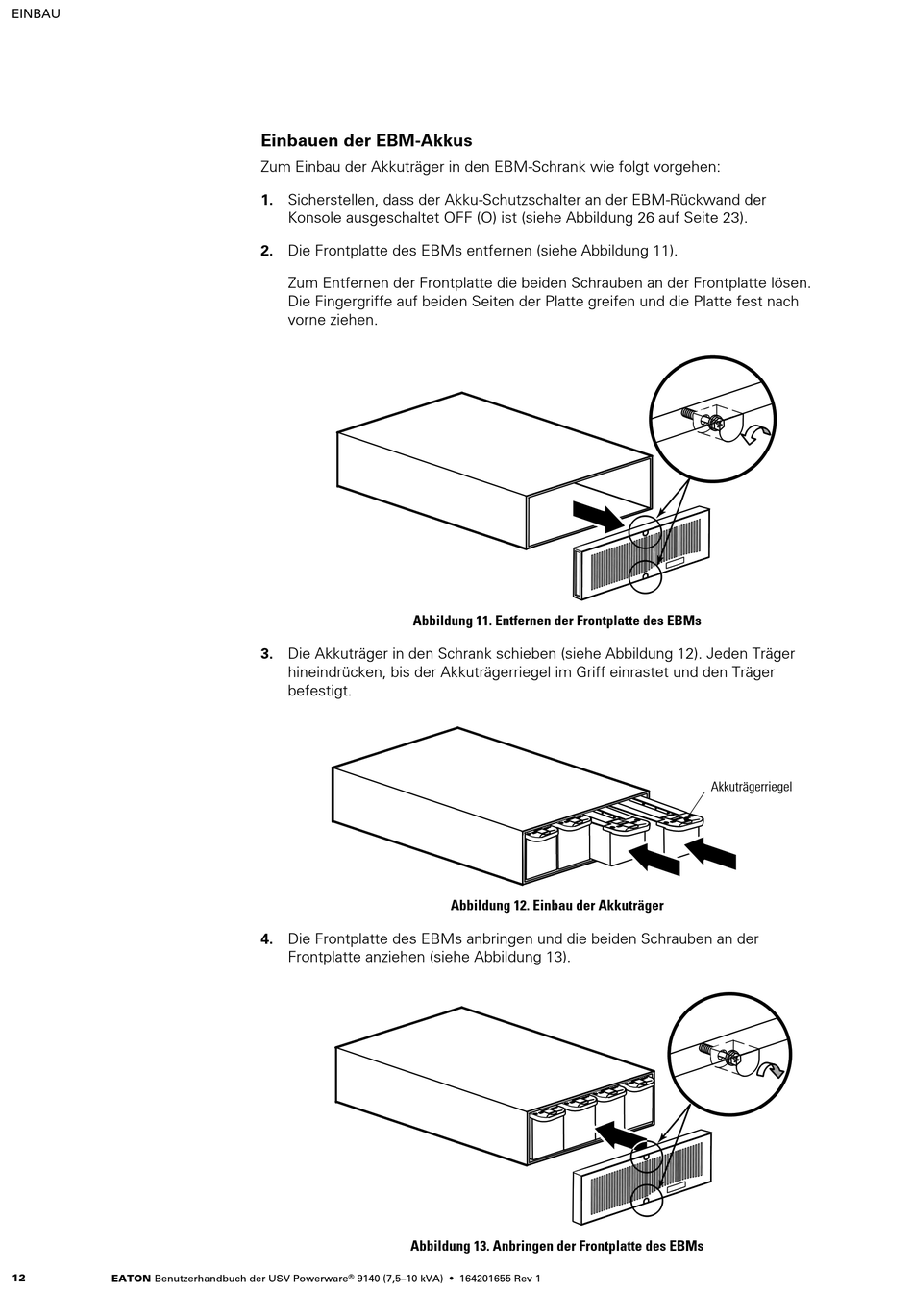

Einbauen der EBM-Akkus

Zum Einbau der Akkuträger in den EBM-Schrank wie folgt vorgehen:
1. Sicherstellen, dass der Akku-Schutzschalter an der EBM-Rückwand der
Konsole ausgeschaltet OFF (O) ist (siehe Abbildung 26 auf Seite 23).
2. Die Frontplatte des EBMs entfernen (siehe Abbildung 11).
Zum Entfernen der Frontplatte die beiden Schrauben an der Frontplatte lösen.
Die Fingergriffe auf beiden Seiten der Platte greifen und die Platte fest nach
vorne ziehen.
Abbildung 11. Entfernen der Frontplatte des EBMs
3. Die Akkuträger in den Schrank schieben (siehe Abbildung 12). Jeden Träger
hineindrücken, bis der Akkuträgerriegel im Griff einrastet und den Träger
befestigt.
4. Die Frontplatte des EBMs anbringen und die beiden Schrauben an der
Frontplatte anziehen (siehe Abbildung 13).
Abbildung 13. Anbringen der Frontplatte des EBMs
®
9140 (7,5–10 kVA)
Abbildung 12. Einbau der Akkuträger
S
164201655 Rev 1
Akkuträgerriegel
