EINBAU
8
EATON Benutzerhandbuch der USV Powerware
3. Die Schiene mit zwei M5-Metallschrauben und Adapterplatte an der
Vorderseite des Gestells befestigen (siehe Abbildung 2 und Abbildung 3).
Schrauben nicht anziehen.

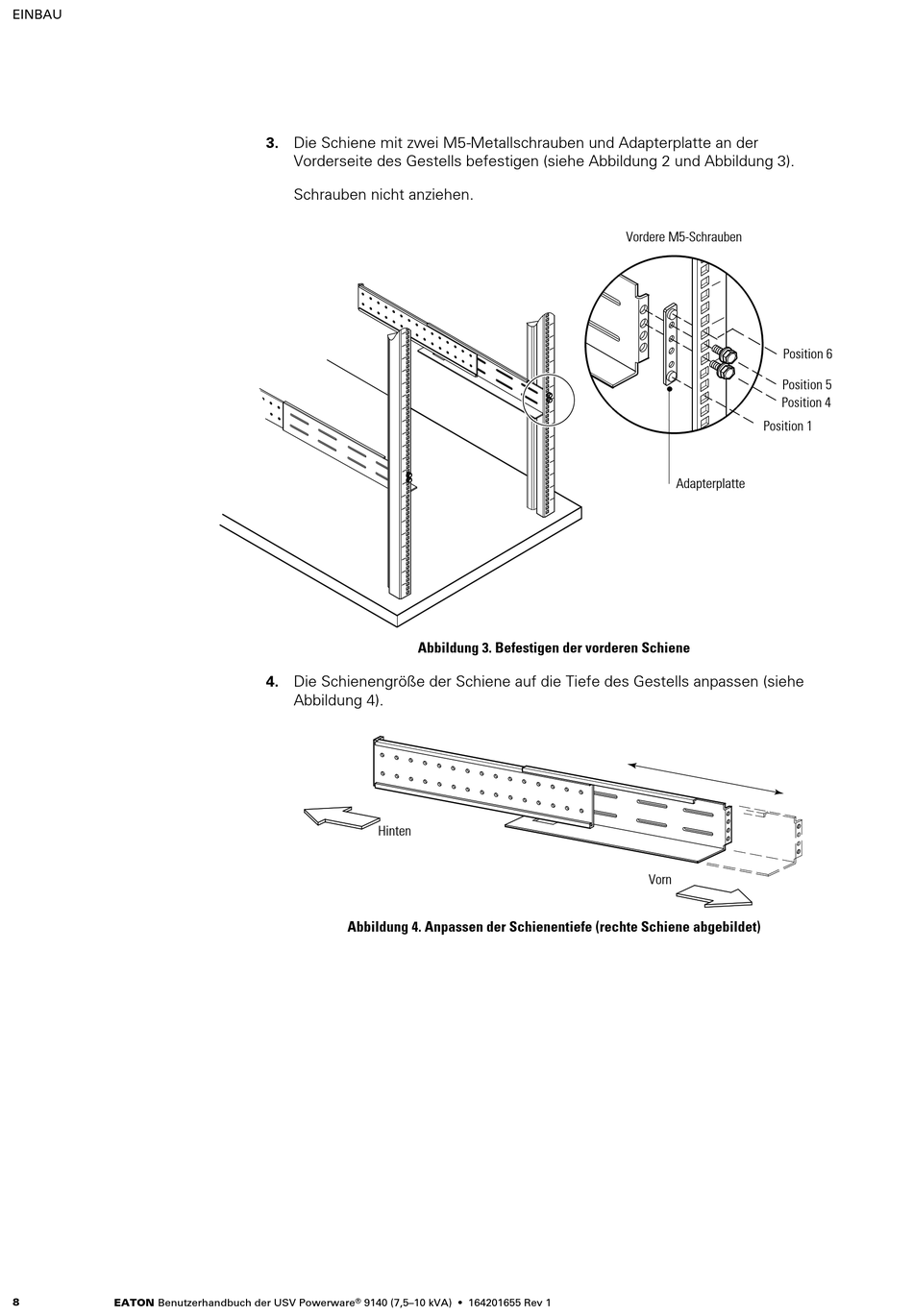

Abbildung 3. Befestigen der vorderen Schiene
4. Die Schienengröße der Schiene auf die Tiefe des Gestells anpassen (siehe
Abbildung 4).
Hinten
Abbildung 4. Anpassen der Schienentiefe (rechte Schiene abgebildet)
®
9140 (7,5–10 kVA)
Vordere M5-Schrauben
S
164201655 Rev 1
Position 6
Position 5
Position 4
Position 1
Adapterplatte
Vorn
