DTX Series CableAnalyzer
Bedienungshandbuch

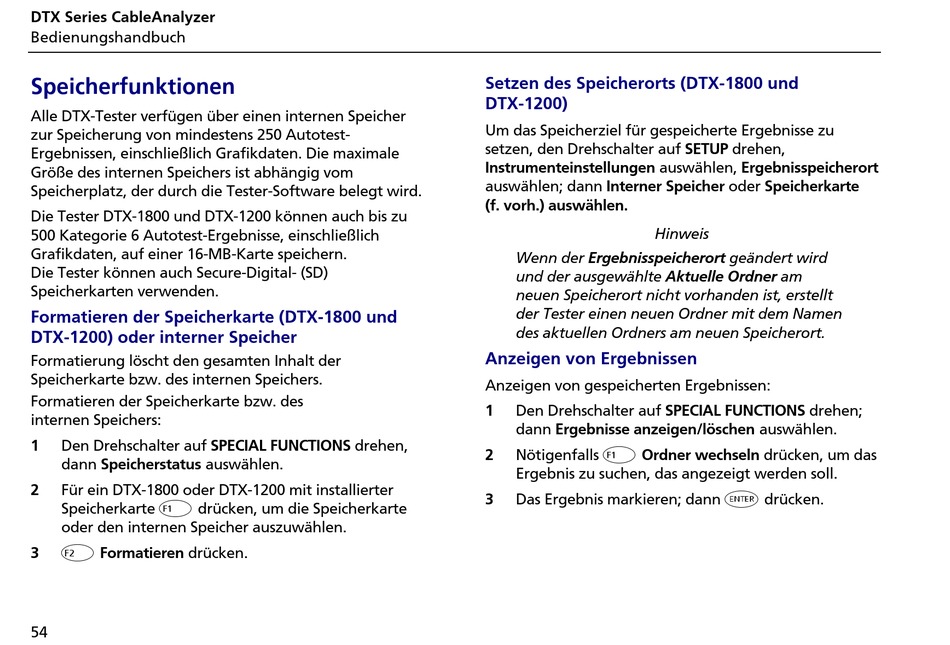

Speicherfunktionen
Alle DTX-Tester verfügen über einen internen Speicher
zur Speicherung von mindestens 250 Autotest-
Ergebnissen, einschließlich Grafikdaten. Die maximale
Größe des internen Speichers ist abhängig vom
Speicherplatz, der durch die Tester-Software belegt wird.
Die Tester DTX-1800 und DTX-1200 können auch bis zu
500 Kategorie 6 Autotest-Ergebnisse, einschließlich
Grafikdaten, auf einer 16-MB-Karte speichern.
Die Tester können auch Secure-Digital- (SD)
Speicherkarten verwenden.
Formatieren der Speicherkarte (DTX-1800 und
DTX-1200) oder interner Speicher
Formatierung löscht den gesamten Inhalt der
Speicherkarte bzw. des internen Speichers.
Formatieren der Speicherkarte bzw. des
internen Speichers:
1
Den Drehschalter auf SPECIAL FUNCTIONS drehen,
dann Speicherstatus auswählen.
2
Für ein DTX-1800 oder DTX-1200 mit installierter
J
Speicherkarte
drücken, um die Speicherkarte
oder den internen Speicher auszuwählen.
K
3
Formatieren drücken.
54
Setzen des Speicherorts (DTX-1800 und
DTX-1200)
Um das Speicherziel für gespeicherte Ergebnisse zu
setzen, den Drehschalter auf SETUP drehen,
Instrumenteinstellungen auswählen, Ergebnisspeicherort
auswählen; dann Interner Speicher oder Speicherkarte
(f. vorh.) auswählen.
Hinweis
Wenn der Ergebnisspeicherort geändert wird
und der ausgewählte Aktuelle Ordner am
neuen Speicherort nicht vorhanden ist, erstellt
der Tester einen neuen Ordner mit dem Namen
des aktuellen Ordners am neuen Speicherort.
Anzeigen von Ergebnissen
Anzeigen von gespeicherten Ergebnissen:
1
Den Drehschalter auf SPECIAL FUNCTIONS drehen;
dann Ergebnisse anzeigen/löschen auswählen.
J
2
Nötigenfalls
Ordner wechseln drücken, um das
Ergebnis zu suchen, das angezeigt werden soll.
3
Das Ergebnis markieren; dann
H
drücken.
