DTX Series CableAnalyzer
Bedienungshandbuch
Netzwerkdienst verifizieren
Mit dem wahlfreien DTX-NSM Network Service Module
können Twisted-Pair- oder lasfasernetzwerkverbindungen
verifiziert werden. Zu den Netzwerktests gehören eine
Ping-Funktion und Netzwerkverkehrsüberwachung.
Hinweise
Die Durchführung von Netzwerktests auf einer
Glasfaserverbindung erfordert ein wahlfreies
SFP-Modul (Small Form Pluggable).
Das DTX-NSM-Modul unterstützt die
Sprechfunktion (Talk) nicht.

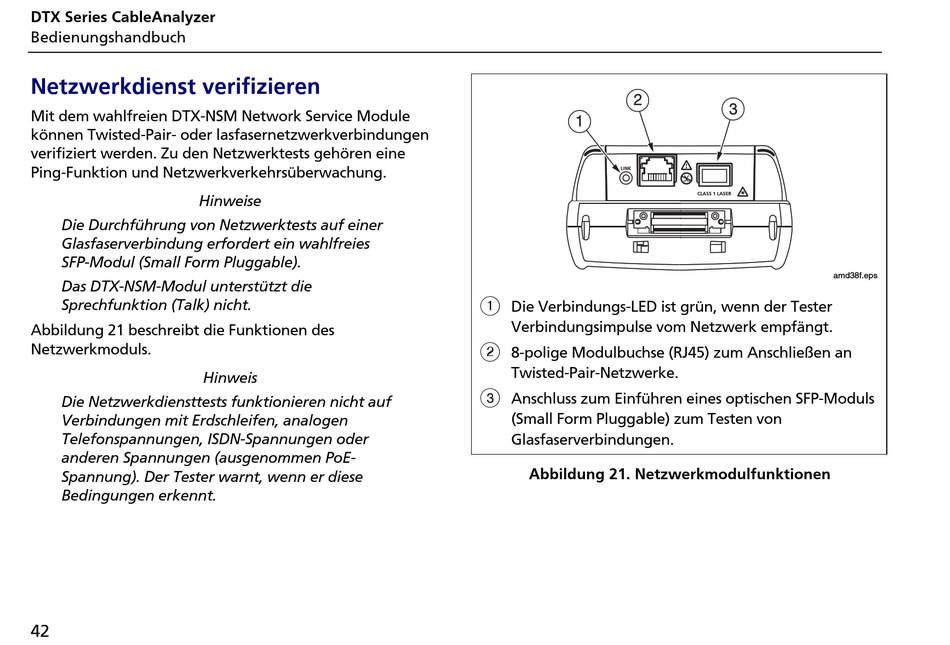

Abbildung 21 beschreibt die Funktionen des
Netzwerkmoduls.
Hinweis
Die Netzwerkdiensttests funktionieren nicht auf
Verbindungen mit Erdschleifen, analogen
Telefonspannungen, ISDN-Spannungen oder
anderen Spannungen (ausgenommen PoE-
Spannung). Der Tester warnt, wenn er diese
Bedingungen erkennt.
42
A
Die Verbindungs-LED ist grün, wenn der Tester
Verbindungsimpulse vom Netzwerk empfängt.
B
8-polige Modulbuchse (RJ45) zum Anschließen an
Twisted-Pair-Netzwerke.
C
Anschluss zum Einführen eines optischen SFP-Moduls
(Small Form Pluggable) zum Testen von
Glasfaserverbindungen.
Abbildung 21. Netzwerkmodulfunktionen
amd38f.eps
