A
Anschluss für Interface Adapter für
paarverdrillte Kabel.
B
Abdeckung für das Modulgestell. Die Abdeckung
aufschieben, um optionale Module wie das
Glasfasermodul zu installieren.
C
Stütze.
D
DTX-1800 und DTX-1200: Steckplatz und Aktivität-
LED für die auswechselbare Speicherkarte. Um die
Karte auszuwerfen, eindrücken und dann die
Karte freigeben.
E
USB (
) und RS-232C (
DTX-1200) Anschlüsse zum Hochladen von
Testberichten auf einen PC und Aktualisieren der
Tester-Software. Der RS-232C-Anschluss verwendet ein
DTX-Kabel, das von Fluke Networks geliefert wird.

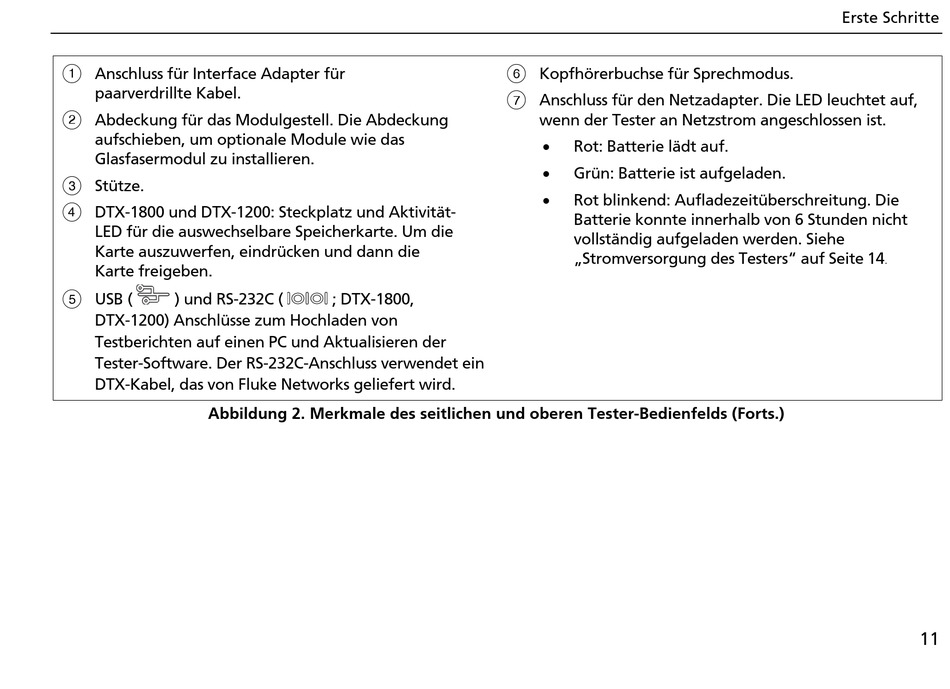

Abbildung 2. Merkmale des seitlichen und oberen Tester-Bedienfelds (Forts.)
F
G
; DTX-1800,
Kopfhörerbuchse für Sprechmodus.
Anschluss für den Netzadapter. Die LED leuchtet auf,
wenn der Tester an Netzstrom angeschlossen ist.
•
Rot: Batterie lädt auf.
•
Grün: Batterie ist aufgeladen.
•
Rot blinkend: Aufladezeitüberschreitung. Die
Batterie konnte innerhalb von 6 Stunden nicht
vollständig aufgeladen werden. Siehe
„Stromversorgung des Testers" auf Seite 14.
Erste Schritte
11
