DTX Series CableAnalyzer
Bedienungshandbuch
Der DTX-PLA001 Universal Permanent Link-Adapter weist
ein entfernbares Personality-Modul auf. Diese können
zur Anpassung des Adapters für verschiedene
Buchsenkonfigurationen ausgewechselt werden.
Auswechseln des Personality-Moduls (siehe Abbildung 8):
1 Sich selbst durch Berühren einer geerdeten,
leitfähigen Oberfläche erden.
2 Den Link Interface Adapter vom Tester entfernen.
3 Die Schraube am Personality-Modul mit den Fingern
herausschrauben.
4 Das Modul in dessen Original-Antistatikbeutel
aufbewahren.
5 Das Modul einsetzen und die Schraube mit den
Fingern anziehen.
W
Vorsicht
Die Schraube nur handfest anziehen. Nicht zu
stark anziehen, da andernfalls das Modul oder
das Ende des Kabels beschädigt werden kann.
18
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE SETUP
TEST
SPECIAL
MONITOR FUNCTIONS
TALK

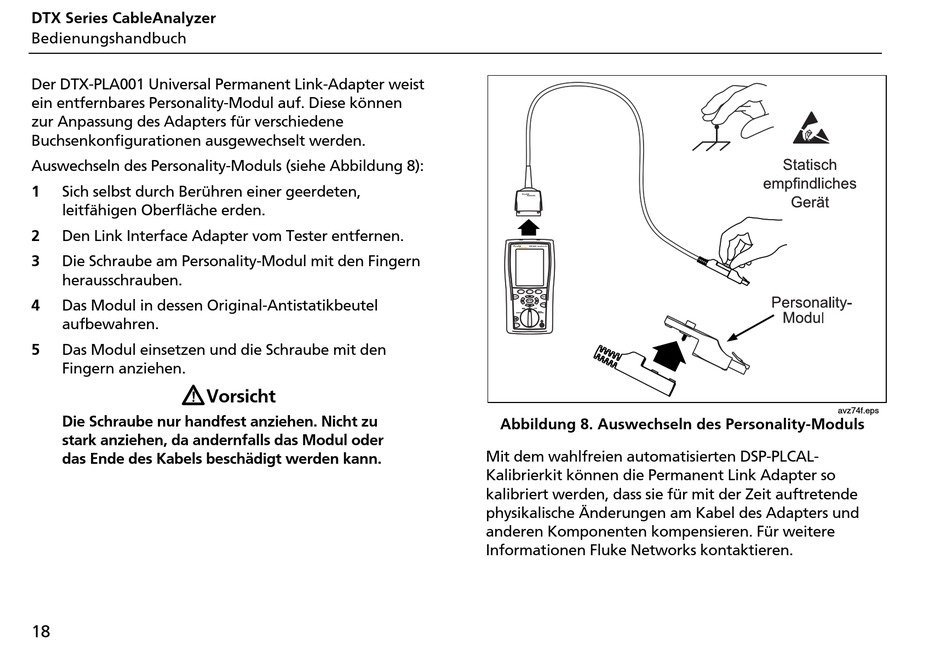

Abbildung 8. Auswechseln des Personality-Moduls
Mit dem wahlfreien automatisierten DSP-PLCAL-
Kalibrierkit können die Permanent Link Adapter so
kalibriert werden, dass sie für mit der Zeit auftretende
physikalische Änderungen am Kabel des Adapters und
anderen Komponenten kompensieren. Für weitere
Informationen Fluke Networks kontaktieren.
