DTX Series CableAnalyzer
Bedienungshandbuch

Autotest auf Koaxialkabel

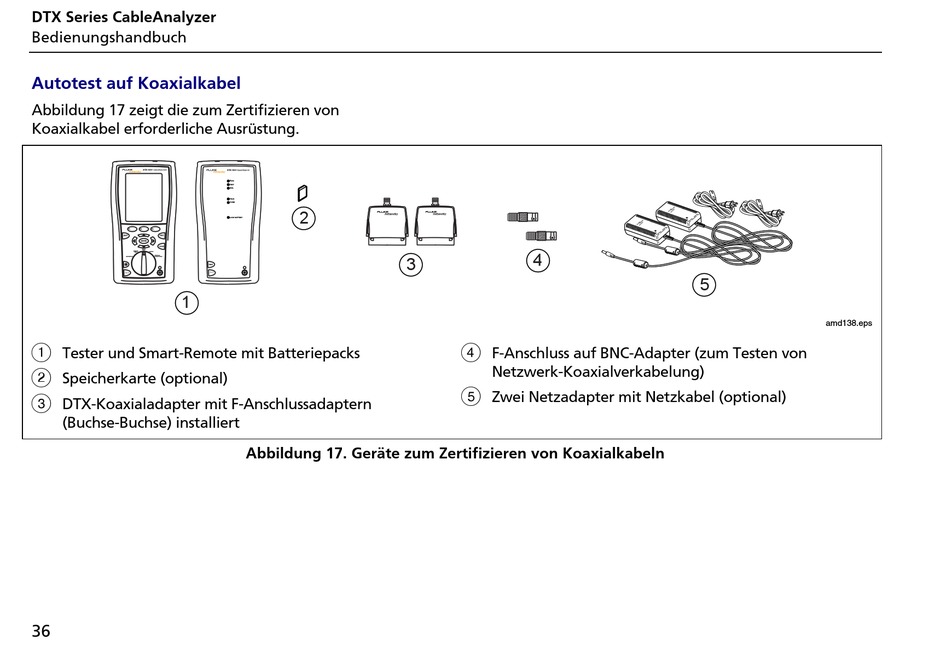

Abbildung 17 zeigt die zum Zertifizieren von
Koaxialkabel erforderliche Ausrüstung.
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE
TEST SETUP
SPECIAL
MONITOR FUNCTIONS
TEST
TALK TALK
1
A
Tester und Smart-Remote mit Batteriepacks
B
Speicherkarte (optional)
C
DTX-Koaxialadapter mit F-Anschlussadaptern
(Buchse-Buchse) installiert
36
PASS
TEST
FAIL
TALK
TONE
2
LOW BATTERY
3
Abbildung 17. Geräte zum Zertifizieren von Koaxialkabeln
4
D
F-Anschluss auf BNC-Adapter (zum Testen von
Netzwerk-Koaxialverkabelung)
E
Zwei Netzadapter mit Netzkabel (optional)
5
amd138.eps
