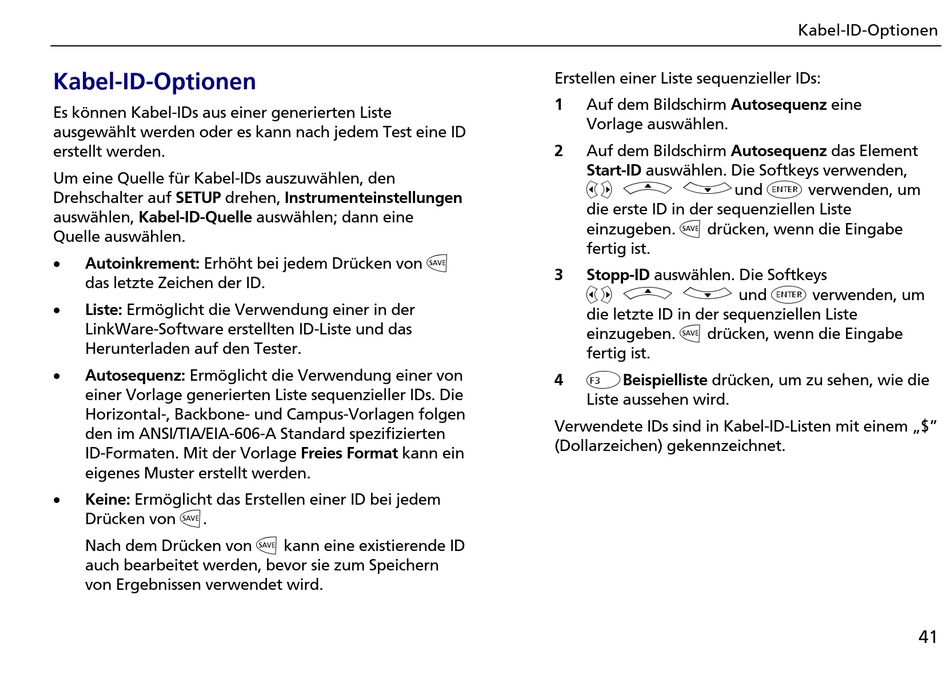

Kabel-ID-Optionen
Es können Kabel-IDs aus einer generierten Liste
ausgewählt werden oder es kann nach jedem Test eine ID
erstellt werden.
Um eine Quelle für Kabel-IDs auszuwählen, den
Drehschalter auf SETUP drehen, Instrumenteinstellungen
auswählen, Kabel-ID-Quelle auswählen; dann eine
Quelle auswählen.
•
Autoinkrement: Erhöht bei jedem Drücken von
das letzte Zeichen der ID.
•
Liste: Ermöglicht die Verwendung einer in der
LinkWare-Software erstellten ID-Liste und das
Herunterladen auf den Tester.
•
Autosequenz: Ermöglicht die Verwendung einer von
einer Vorlage generierten Liste sequenzieller IDs. Die
Horizontal-, Backbone- und Campus-Vorlagen folgen
den im ANSI/TIA/EIA-606-A Standard spezifizierten
ID-Formaten. Mit der Vorlage Freies Format kann ein
eigenes Muster erstellt werden.
•
Keine: Ermöglicht das Erstellen einer ID bei jedem
N
Drücken von
.
Nach dem Drücken von
auch bearbeitet werden, bevor sie zum Speichern
von Ergebnissen verwendet wird.
N
N
kann eine existierende ID
Erstellen einer Liste sequenzieller IDs:
1
Auf dem Bildschirm Autosequenz eine
Vorlage auswählen.
2
Auf dem Bildschirm Autosequenz das Element
Start-ID auswählen. Die Softkeys verwenden,
BC A D
die erste ID in der sequenziellen Liste
N
einzugeben.
drücken, wenn die Eingabe
fertig ist.
3
Stopp-ID auswählen. Die Softkeys
BC A D
die letzte ID in der sequenziellen Liste
N
einzugeben.
drücken, wenn die Eingabe
fertig ist.
L
4
Beispielliste drücken, um zu sehen, wie die
Liste aussehen wird.
Verwendete IDs sind in Kabel-ID-Listen mit einem „$"
(Dollarzeichen) gekennzeichnet.
Kabel-ID-Optionen
H
und
verwenden, um
H
und
verwenden, um
41
