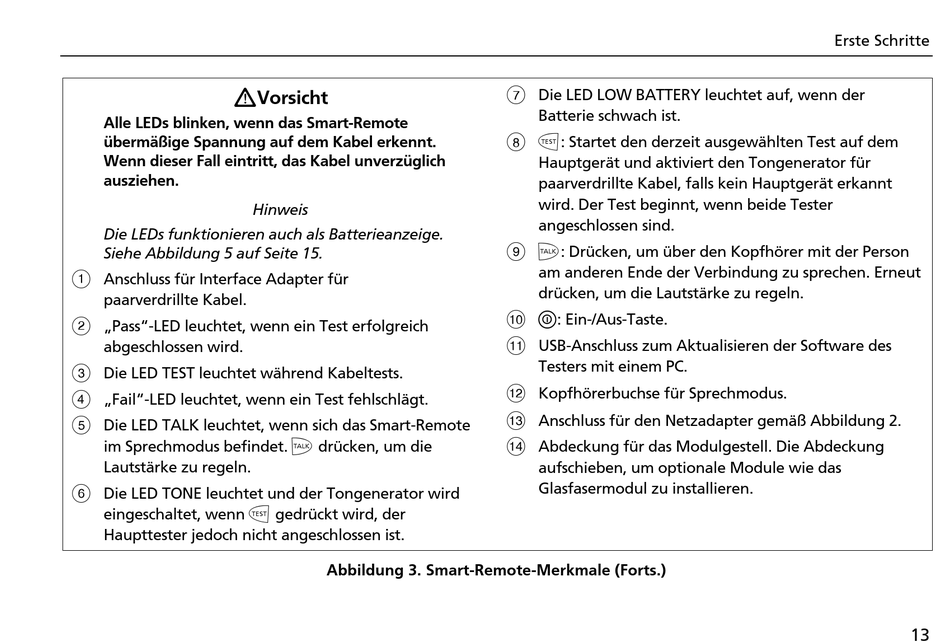

Alle LEDs blinken, wenn das Smart-Remote
übermäßige Spannung auf dem Kabel erkennt.
Wenn dieser Fall eintritt, das Kabel unverzüglich
ausziehen.
Die LEDs funktionieren auch als Batterieanzeige.
Siehe Abbildung 5 auf Seite 15.
A
Anschluss für Interface Adapter für
paarverdrillte Kabel.
B
„Pass"-LED leuchtet, wenn ein Test erfolgreich
abgeschlossen wird.
C
Die LED TEST leuchtet während Kabeltests.
D
„Fail"-LED leuchtet, wenn ein Test fehlschlägt.
E
Die LED TALK leuchtet, wenn sich das Smart-Remote
im Sprechmodus befindet.
Lautstärke zu regeln.
F
Die LED TONE leuchtet und der Tongenerator wird
P
eingeschaltet, wenn
Haupttester jedoch nicht angeschlossen ist.
Vorsicht
Hinweis
O
drücken, um die
gedrückt wird, der
Abbildung 3. Smart-Remote-Merkmale (Forts.)
G
Die LED LOW BATTERY leuchtet auf, wenn der
Batterie schwach ist.
H P
: Startet den derzeit ausgewählten Test auf dem
Hauptgerät und aktiviert den Tongenerator für
paarverdrillte Kabel, falls kein Hauptgerät erkannt
wird. Der Test beginnt, wenn beide Tester
angeschlossen sind.
I O
: Drücken, um über den Kopfhörer mit der Person
am anderen Ende der Verbindung zu sprechen. Erneut
drücken, um die Lautstärke zu regeln.
J M
: Ein-/Aus-Taste.
K
USB-Anschluss zum Aktualisieren der Software des
Testers mit einem PC.
L
Kopfhörerbuchse für Sprechmodus.
M
Anschluss für den Netzadapter gemäß Abbildung 2.
N
Abdeckung für das Modulgestell. Die Abdeckung
aufschieben, um optionale Module wie das
Glasfasermodul zu installieren.
