DTX Series CableAnalyzer
Bedienungshandbuch
Testeinstellungen für paarverdrillte Kabel
Tabelle 2 beschreibt die Einstellungen, die für das Testen
von paarverdrillten Kabeln gelten.
Einstellung
SETUP >
Einen für den zu testenden Typ geeigneten Kabeltyp auswählen. Die Kabeltypen sind nach Typ und
Paarverdrillt >
Hersteller sortiert. Durch Auswählen von Anwenderdefiniert kann ein Kabeltyp erstellt werden. Für
Kabeltyp
Einzelheiten siehe das technische Referenzhandbuch.
SETUP >
Den für den Job geeigneten Testgrenzwert auswählen. Durch Auswählen von Anwenderdefiniert kann
Paarverdrillt >
ein Testgrenzwert erstellt werden. Für Einzelheiten siehe das technische Referenzhandbuch.
Testgrenzwert
SETUP >
Nennausbreitungsgeschwindigkeit, wird zum Messen der Laufzeit zur Bestimmung der Kabellänge
Paarverdrillt >
verwendet. Der durch den ausgewählten Kabeltyp definierte Standardwert repräsentiert den typischen
NVP
NVP-Wert für diesen Kabeltyp. Es kann nötigenfalls ein anderer Wert eingegeben werden. Zur
Bestimmung des Sollwerts den NVP-Wert anpassen, bis die gemessene Länge mit der bekannten Länge
des Kabels übereinstimmt. Ein mindestens 30 m langes Kabel verwenden.
Ein größerer NVP-Wert erhöht die gemessene Länge.
22

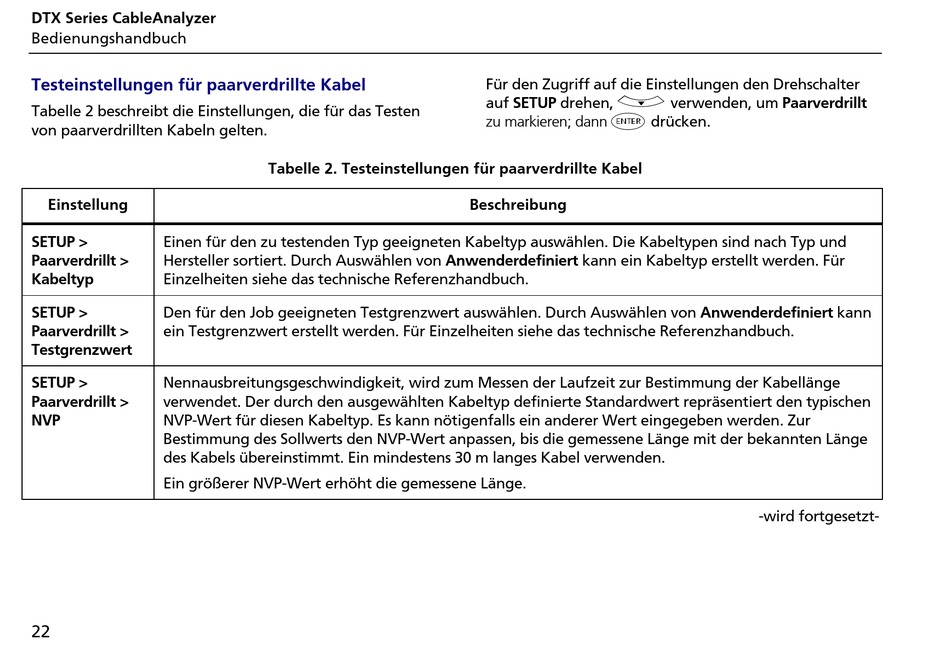

Tabelle 2. Testeinstellungen für paarverdrillte Kabel
Für den Zugriff auf die Einstellungen den Drehschalter
D
auf SETUP drehen,
H
zu markieren; dann
Beschreibung
verwenden, um Paarverdrillt
drücken.
-wird fortgesetzt-
