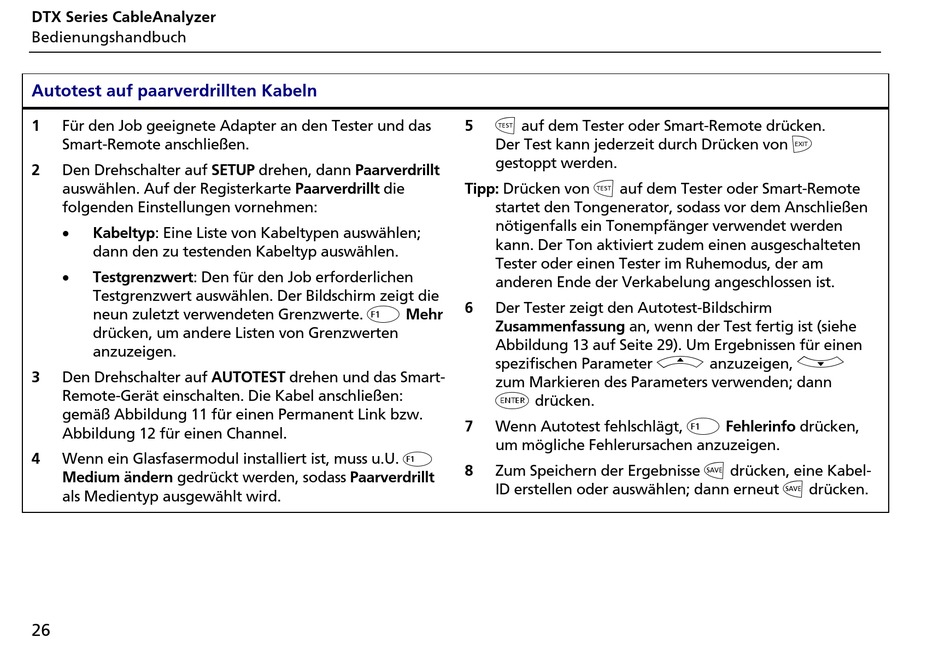

Autotest auf paarverdrillten Kabeln
1 Für den Job geeignete Adapter an den Tester und das
Smart-Remote anschließen.
2 Den Drehschalter auf SETUP drehen, dann Paarverdrillt
auswählen. Auf der Registerkarte Paarverdrillt die
folgenden Einstellungen vornehmen:
•
Kabeltyp: Eine Liste von Kabeltypen auswählen;
dann den zu testenden Kabeltyp auswählen.
•
Testgrenzwert: Den für den Job erforderlichen
Testgrenzwert auswählen. Der Bildschirm zeigt die
neun zuletzt verwendeten Grenzwerte.
drücken, um andere Listen von Grenzwerten
anzuzeigen.
3 Den Drehschalter auf AUTOTEST drehen und das Smart-
Remote-Gerät einschalten. Die Kabel anschließen:
gemäß Abbildung 11 für einen Permanent Link bzw.
Abbildung 12 für einen Channel.
Wenn ein Glasfasermodul installiert ist, muss u.U. J
4
Medium ändern gedrückt werden, sodass Paarverdrillt
als Medientyp ausgewählt wird.
26
P
5 auf dem Tester oder Smart-Remote drücken.
Der Test kann jederzeit durch Drücken von
gestoppt werden.
Tipp: Drücken von
startet den Tongenerator, sodass vor dem Anschließen
nötigenfalls ein Tonempfänger verwendet werden
kann. Der Ton aktiviert zudem einen ausgeschalteten
Tester oder einen Tester im Ruhemodus, der am
anderen Ende der Verkabelung angeschlossen ist.
6 Der Tester zeigt den Autotest-Bildschirm
J
Mehr
Zusammenfassung an, wenn der Test fertig ist (siehe
Abbildung 13 auf Seite 29). Um Ergebnissen für einen
spezifischen Parameter
zum Markieren des Parameters verwenden; dann
H
drücken.
7 Wenn Autotest fehlschlägt,
um mögliche Fehlerursachen anzuzeigen.
8 Zum Speichern der Ergebnisse
ID erstellen oder auswählen; dann erneut
P
auf dem Tester oder Smart-Remote
A
anzuzeigen,
J
Fehlerinfo drücken,
N
drücken, eine Kabel-
I
D
N
drücken.
