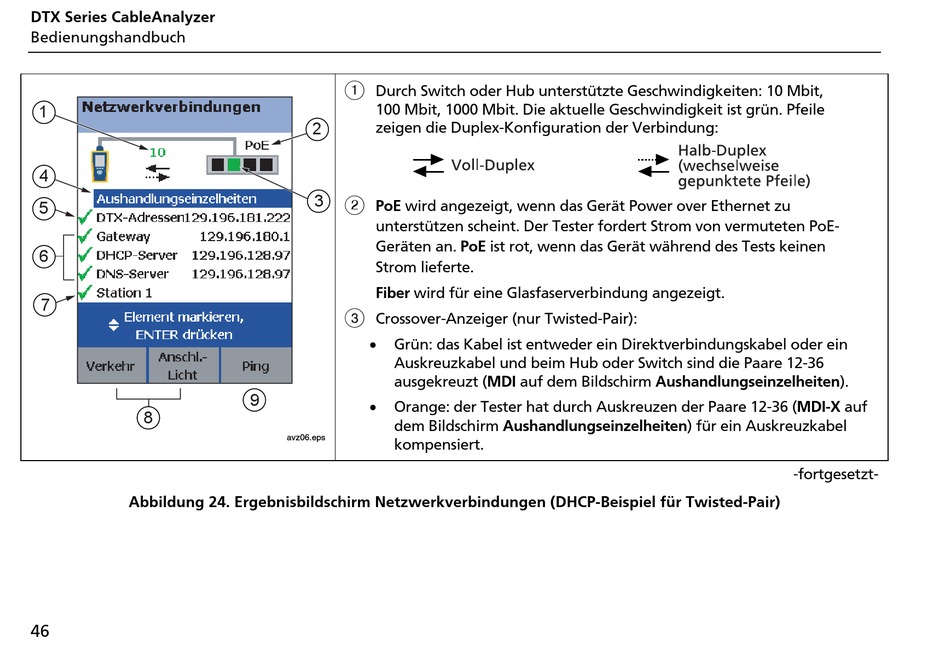

Abbildung 24. Ergebnisbildschirm Netzwerkverbindungen (DHCP-Beispiel für Twisted-Pair)
46
A
Durch Switch oder Hub unterstützte Geschwindigkeiten: 10 Mbit,
100 Mbit, 1000 Mbit. Die aktuelle Geschwindigkeit ist grün. Pfeile
2
zeigen die Duplex-Konfiguration der Verbindung:
3
B
PoE wird angezeigt, wenn das Gerät Power over Ethernet zu
unterstützen scheint. Der Tester fordert Strom von vermuteten PoE-
Geräten an. PoE ist rot, wenn das Gerät während des Tests keinen
Strom lieferte.
Fiber wird für eine Glasfaserverbindung angezeigt.
C
Crossover-Anzeiger (nur Twisted-Pair):
•
Grün: das Kabel ist entweder ein Direktverbindungskabel oder ein
Auskreuzkabel und beim Hub oder Switch sind die Paare 12-36
ausgekreuzt (MDI auf dem Bildschirm Aushandlungseinzelheiten).
9
•
Orange: der Tester hat durch Auskreuzen der Paare 12-36 (MDI-X auf
dem Bildschirm Aushandlungseinzelheiten) für ein Auskreuzkabel
avz06.eps
kompensiert.
