5.2

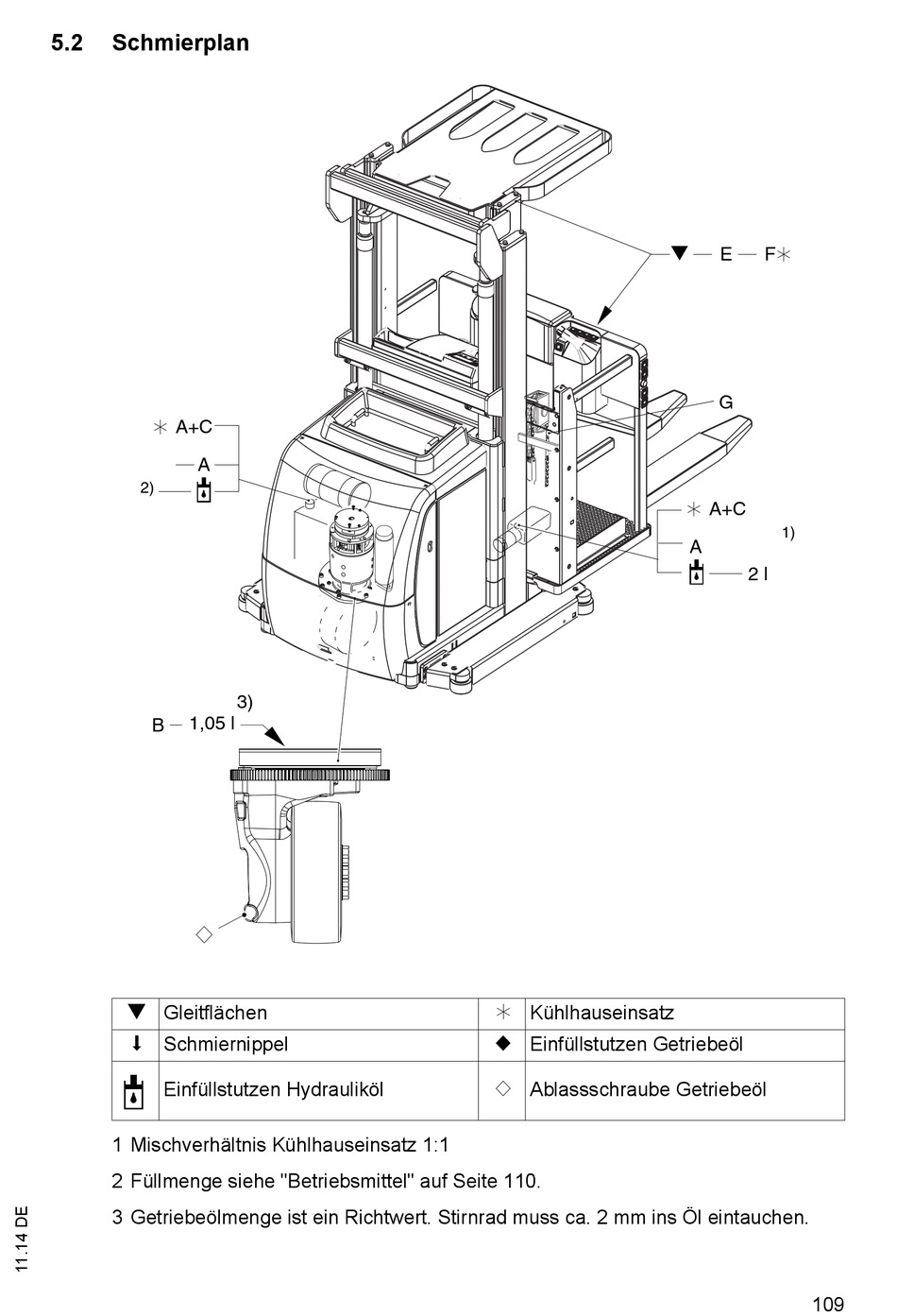

Schmierplan

k
A+C
A
2)
1,05 l
B
a
g Gleitflächen
s Schmiernippel
Einfüllstutzen Hydrauliköl
1 Mischverhältnis Kühlhauseinsatz 1:1
2 Füllmenge siehe "Betriebsmittel" auf Seite 110.
3 Getriebeölmenge ist ein Richtwert. Stirnrad muss ca. 2 mm ins Öl eintauchen.
3)
k Kühlhauseinsatz
b Einfüllstutzen Getriebeöl
a Ablassschraube Getriebeöl
g
k
E F
G
k
A+C
1)
A
2 l
109
