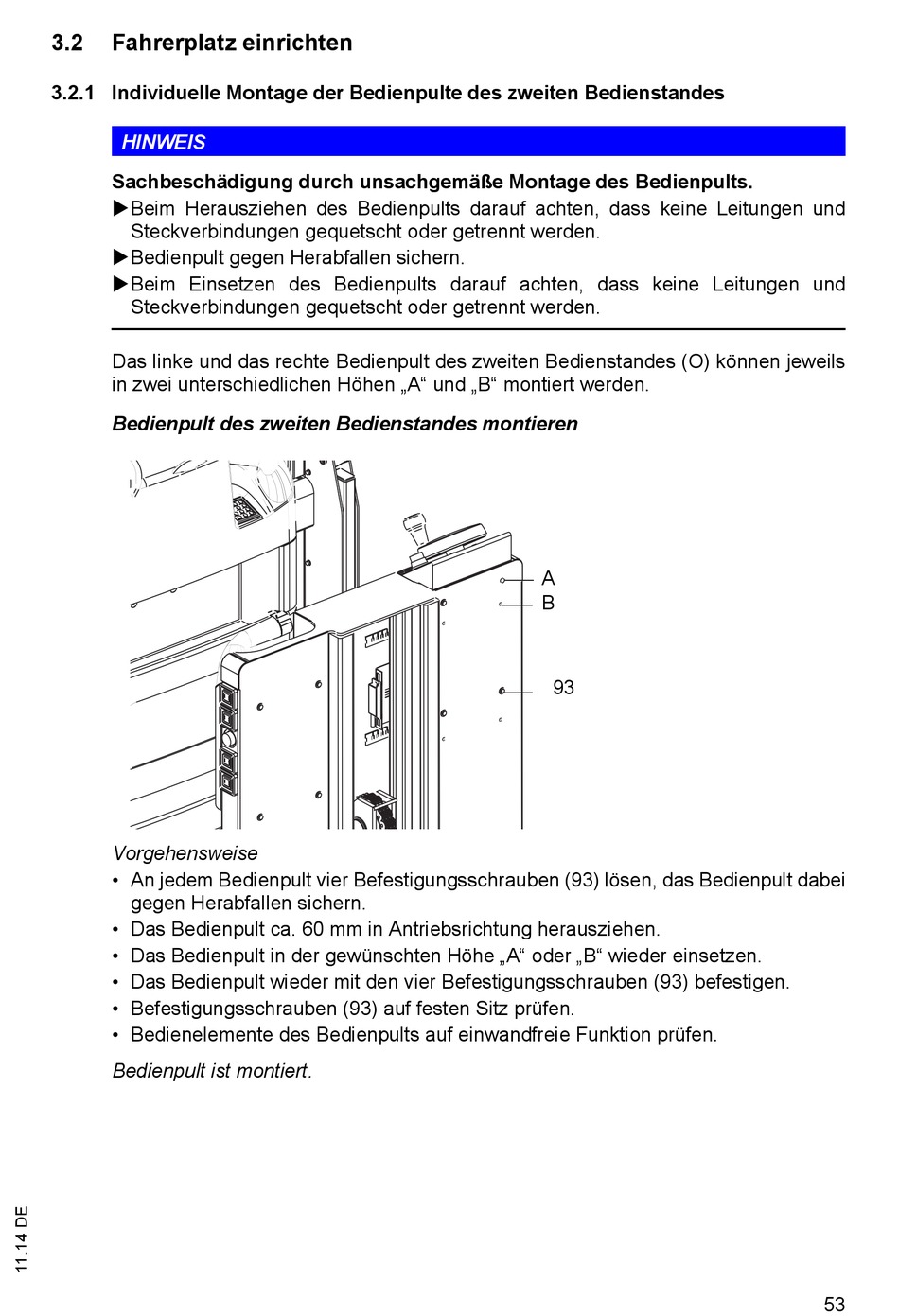

3.2

Fahrerplatz einrichten

3.2.1 Individuelle Montage der Bedienpulte des zweiten Bedienstandes

HINWEIS
Sachbeschädigung durch unsachgemäße Montage des Bedienpults.
Beim Herausziehen des Bedienpults darauf achten, dass keine Leitungen und
Steckverbindungen gequetscht oder getrennt werden.
Bedienpult gegen Herabfallen sichern.
Beim Einsetzen des Bedienpults darauf achten, dass keine Leitungen und
Steckverbindungen gequetscht oder getrennt werden.
Das linke und das rechte Bedienpult des zweiten Bedienstandes (O) können jeweils
in zwei unterschiedlichen Höhen „A" und „B" montiert werden.
Bedienpult des zweiten Bedienstandes montieren
Vorgehensweise
• An jedem Bedienpult vier Befestigungsschrauben (93) lösen, das Bedienpult dabei
gegen Herabfallen sichern.
• Das Bedienpult ca. 60 mm in Antriebsrichtung herausziehen.
• Das Bedienpult in der gewünschten Höhe „A" oder „B" wieder einsetzen.
• Das Bedienpult wieder mit den vier Befestigungsschrauben (93) befestigen.
• Befestigungsschrauben (93) auf festen Sitz prüfen.
• Bedienelemente des Bedienpults auf einwandfreie Funktion prüfen.
Bedienpult ist montiert.
A
B
93
53
