Aufbau und Funktion

2.1

Quantron P

2.1.1

Aufbau der Bedieneinheit Quantron P

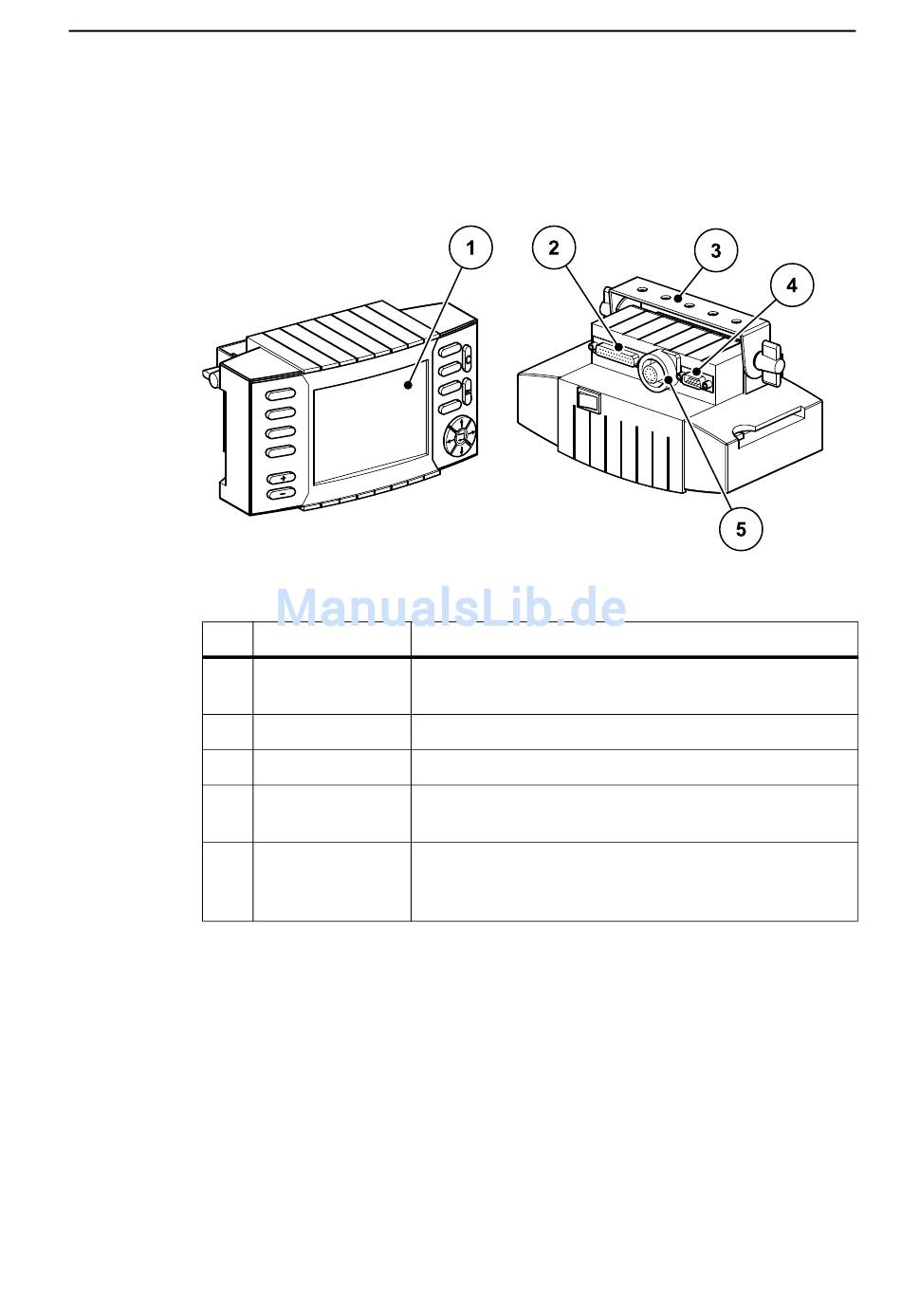

Bild 2.1:
Nr.
1
2
3
4
5
Bedieneinheit Quantron P
Bezeichnung Funktion
Bedienfeld Bestehend aus Tasten zur Bedienung des Geräts und
dem Display zur Anzeige von Betriebsbildern.
25-pol. SUB-D Steckverbindung zur Datenübertragung
Gerätehalterung Befestigung der Bedieneinheit am Traktor.
9-pol. SUB-D Steckverbindung zum Anschluss des Maschinenka-
bels
Steckverbindung Steckverbindung (DIN 9684-1/ISO 11786) zum An-
7-polig schluss des 7-poligen Kabels für den Geschwindig-
keitssensor und Stromversorgung.
