3
Anbau und Installation
3.3

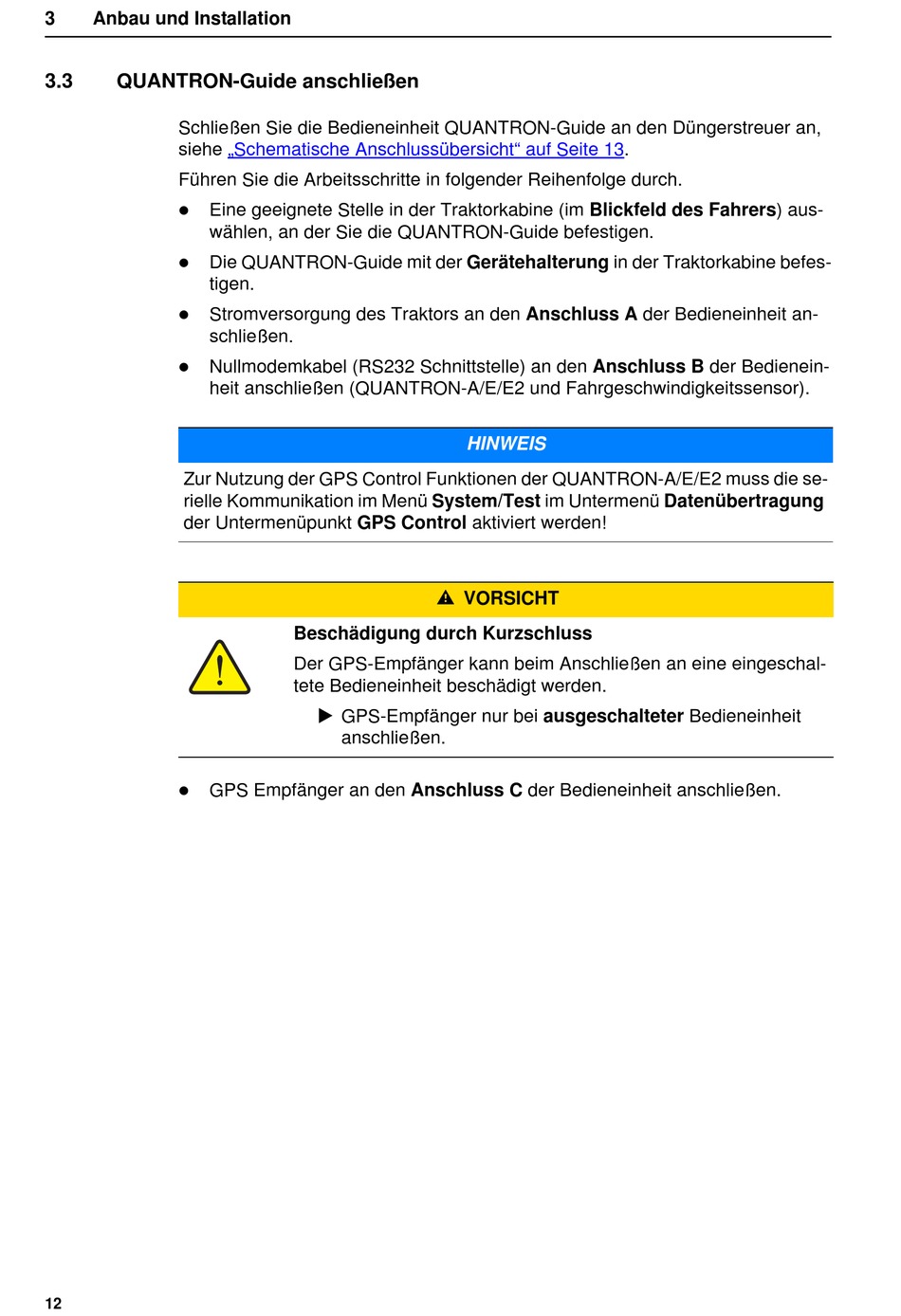

QUANTRON-Guide anschließen
Schließen Sie die Bedieneinheit QUANTRON-Guide an den Düngerstreuer an,
siehe
Führen Sie die Arbeitsschritte in folgender Reihenfolge durch.
Eine geeignete Stelle in der Traktorkabine (im Blickfeld des Fahrers) aus-
wählen, an der Sie die QUANTRON-Guide befestigen.
Die QUANTRON-Guide mit der Gerätehalterung in der Traktorkabine befes-
tigen.
Stromversorgung des Traktors an den Anschluss A der Bedieneinheit an-
schließen.
Nullmodemkabel (RS232 Schnittstelle) an den Anschluss B der Bedienein-
heit anschließen (QUANTRON-A/E/E2 und Fahrgeschwindigkeitssensor).
Zur Nutzung der GPS Control Funktionen der QUANTRON-A/E/E2 muss die se-
rielle Kommunikation im Menü System/Test im Untermenü Datenübertragung
der Untermenüpunkt GPS Control aktiviert werden!
GPS Empfänger an den Anschluss C der Bedieneinheit anschließen.
12
„Schematische Anschlussübersicht" auf Seite
Beschädigung durch Kurzschluss
Der GPS-Empfänger kann beim Anschließen an eine eingeschal-
tete Bedieneinheit beschädigt werden.
GPS-Empfänger nur bei ausgeschalteter Bedieneinheit
anschließen.
13.
HINWEIS
n VORSICHT
