Montage Vom Profibus-Dp Kommunikationsmodul Cm-Pdp - BONFIGLIOLI Vectron ACTIVE Bedienungsanleitung

3
Die Profibusbaugruppe CM-PDP wird in einem Gehäuse für die Montage auf einen
Steckplatz des Frequenzumrichters geliefert. Im Lieferumfang ist zusätzlich eine PE-
Feder für eine PE-Anbindung (Schirmung) des Kommunikationsmoduls enthalten.
Vorsicht! Vor der Montage der Profibusbaugruppe CM-PDP muss der Frequenzum-

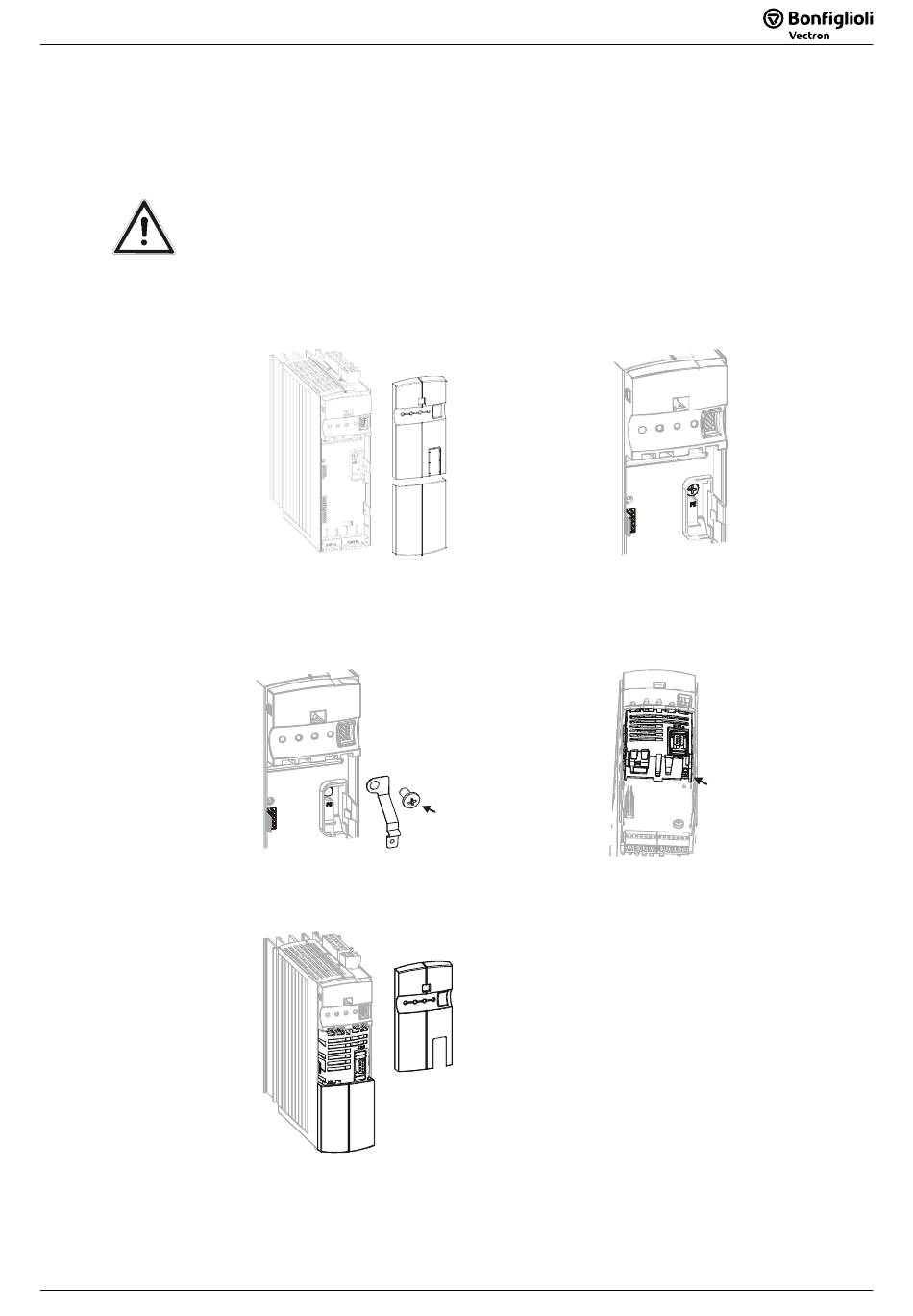

Im ersten Schritt entfernen Sie bitte die Abdeckungen des Frequenzumrichters. Der
Steckplatz für das Profibus-DP Kommunikationsmodul CM-PDP wird zugänglich.
Die mitgelieferte PE-Feder wird mit Hilfe der im Gerät vorhandenen M4 - Schraube
montiert. Die Feder muss dabei mittig ausgerichtet sein.
Die Profibusbaugruppe CM-PDP kann nun aufgesteckt und mit der am Modul vorhan-
denen M2 - Schraube mit der PE-Feder verschraubt werden.
Nach dem Abschluss der Montage sind die Abdeckungen zu montieren. In der oberen
Abdeckung ist der vorgestanzte Durchbruch für den Stecker X310 auszubrechen.
9
06/05

Montage vom Profibus-DP Kommunikationsmodul CM-PDP

richter spannungsfrei geschaltet werden.
Ein Montage unter Spannung ist nicht zulässig und führt zur Zerstörung
des Frequenzumrichters und / oder der Profibusbaugruppe.
M4
M2
