Steckerbelegung/Busabschluss/Leitung

RS232 Kommunikations Modul CM-232 DB9

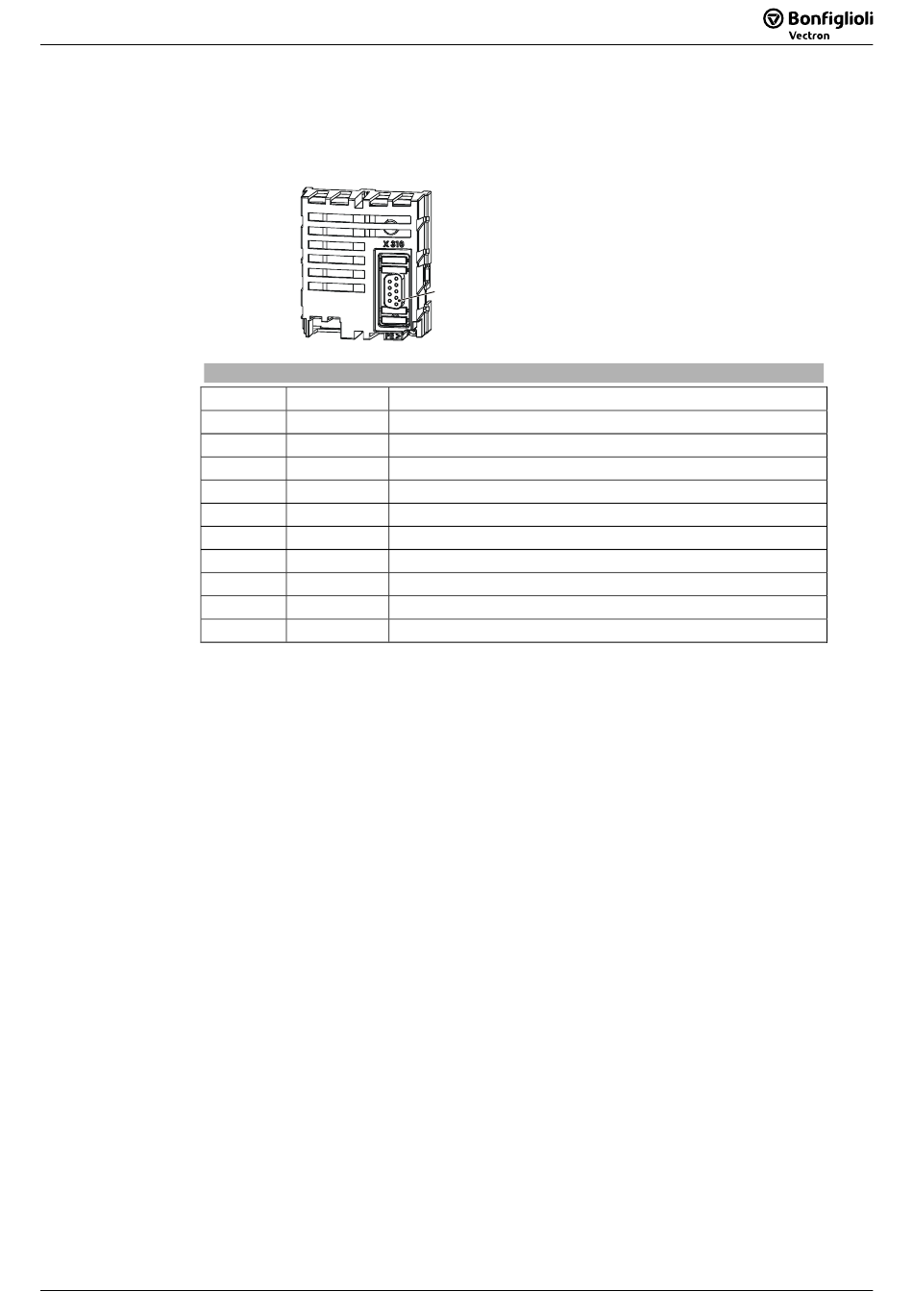

Busstecker X310 CM-232 (9polig D-Sub)
Pin Name
Gehäuse Schirm
1 –
2 RxD
3 TxD
4 –
5 0 V
6 –
7 –
8 –
9 –
Wird für den RS232-Anschluss keine vorkonfektionierte Verbindungsleitung be-
nutzt, ist eine verdrillte und geschirmte Leitung zu verwenden
Belegung der Steckkontakte 1:1
Der Schirm ist als Geflechtschirm auszuführen (kein Folienschirm)
Der Leitungsschirm ist an beiden Leitungsenden flächig mit PE zu verbinden
Betriebsanleitung Modbus
Betriebsanleitung Modbus
Der Anschluss der RS232-Schnittstelle an einen
PC oder an eine Steuerung erfolgt über die
9-polige D-Sub Buchse X310.
Die Belegung entspricht dem Standard, so dass
zum Anschluss lediglich eine RS232-Verbin-
X310
dungsleitung (1:1) notwendig ist.
verbunden mit PE
n. c.
receive data (input)
transmit data (output)
n. c.
Masse
n. c.
n. c.
n. c.
n. c.
Funktion
