Die Werkseinstellung für den Busabschluss ist OFF.
Alternativ ist dies über entsprechende Schaltungen in den Busanschlusssteckern (z.B.
Fabrikat Siemens) möglich.
Achtung! Es ist unbedingt zu beachten, dass nur eine der beiden Möglichkeiten für
Für den Busstecker sind nur dafür zugelassene Typen zu verwenden. Diese müssen
für die Übertragungsrate 12 MBaud geeignet sein.
Dies ist z. B. von Siemens der Typ Profibusconnector 12 MBAUD (6ES7 972-
0BA11-0XA0).
Als Leitung für den Profibus sind nur dafür zugelassene Typen (Leitungstyp A) zu ver-
wenden. Dies ist z.B. von der Firma Lappkabel der Typ UNITRONIC-BUS L2/F.I.P.
1x2x0,64.
Achtung! Der Leitungsschirm ist an beiden Enden flächig mit PE zu verbinden.
10
10
Steckerbelegung/Busabschluss/Leitung
S1
Datenleitung
Datenleitung
den Busabschluss genutzt wird und nur beim ersten und letzten Teilneh-
mer der Busabschluss eingeschaltet ist. Andernfalls ist ein Betrieb des Pro-
fibus-DP nicht möglich.
Wird der Busabschluss an einem Frequenzumrichter (Profibusbaugruppe
oder Busstecker) aktiviert, ist dieser nur dann wirksam, wenn der Frequen-
zumrichter an Spannung liegt. Andernfalls ist der Bus nicht betriebsfähig.
Pin
Name
Gehäuse Schirm
1
PE
2
nicht benutzt -
3
RxD/TxD-P
4
CNTR-P
5
DGND
6
VP
7
nicht benutzt -
8
RxD/TxD-N
9
nicht benutzt -

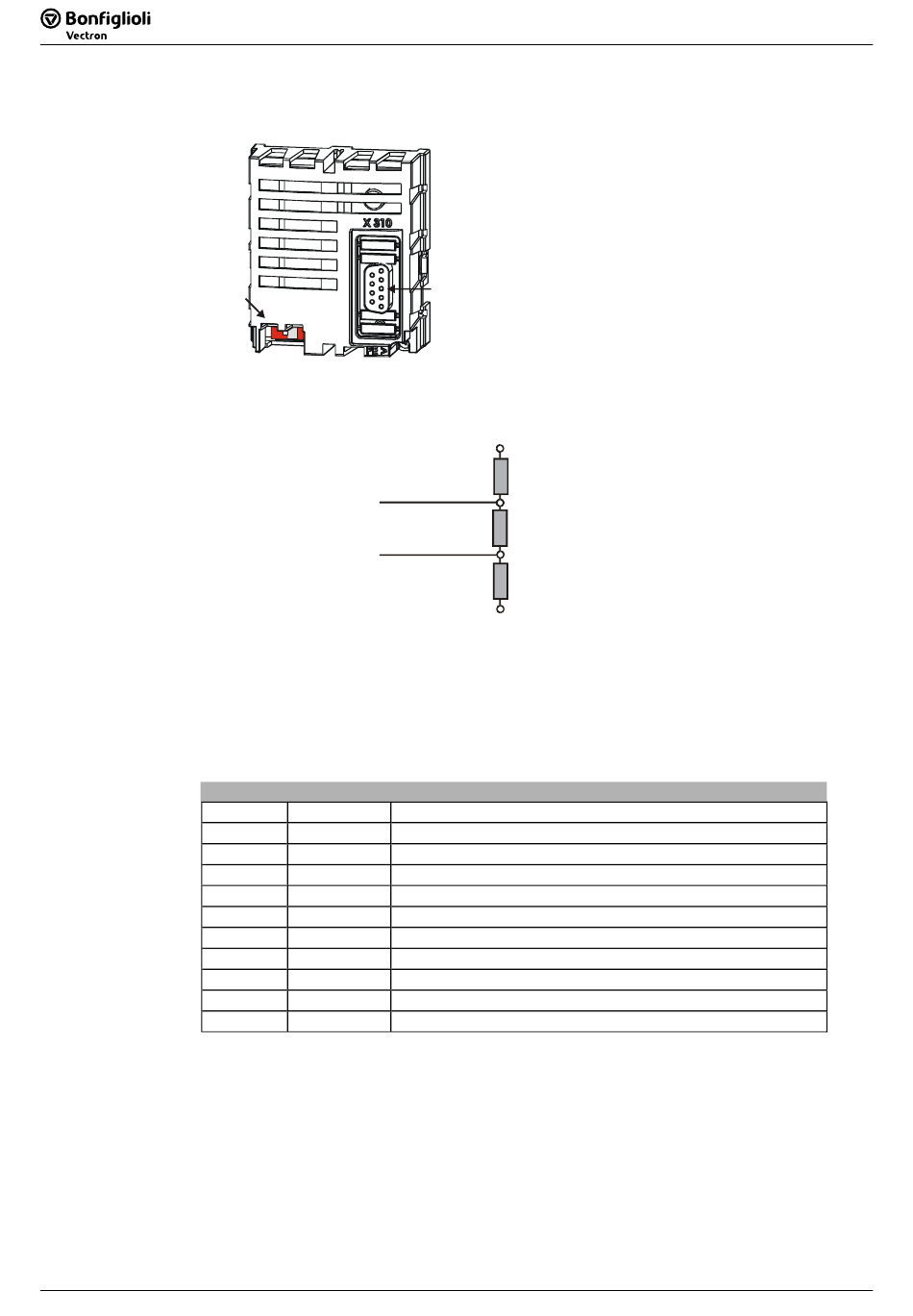

Der Busstecker X310 (9-pol Sub-D) ist ge-
mäß der Profibus-DP-Norm EN50170 belegt.
Details entnehmen Sie bitte der nachfolgen-
den Tabelle zur Belegung des Bussteckers.
Der an einem Strang notwendige Busab-
X310
schluss beim physikalisch ersten und letzten
Teilnehmer kann über den DIP-Schalter S1
auf dem Profibusmodul aktiviert werden.
VP (Pin 6)
390 Ω
RxD/TxD-P (Pin 3)
220 Ω
RxD/TxD-N (Pin 8)
390 Ω
DGND (Pin 5)
Busstecker X310
verbunden mit PE
PE
positives Signal RxD/TxD-P, entsprechend RS485 B-Line
Steuersignal für Repeater
isolierter Ground für Busabschluss
isolierte 5V für Busabschluss
negatives Signal RxD/TxD-N, entsprechend RS485 A-Line
