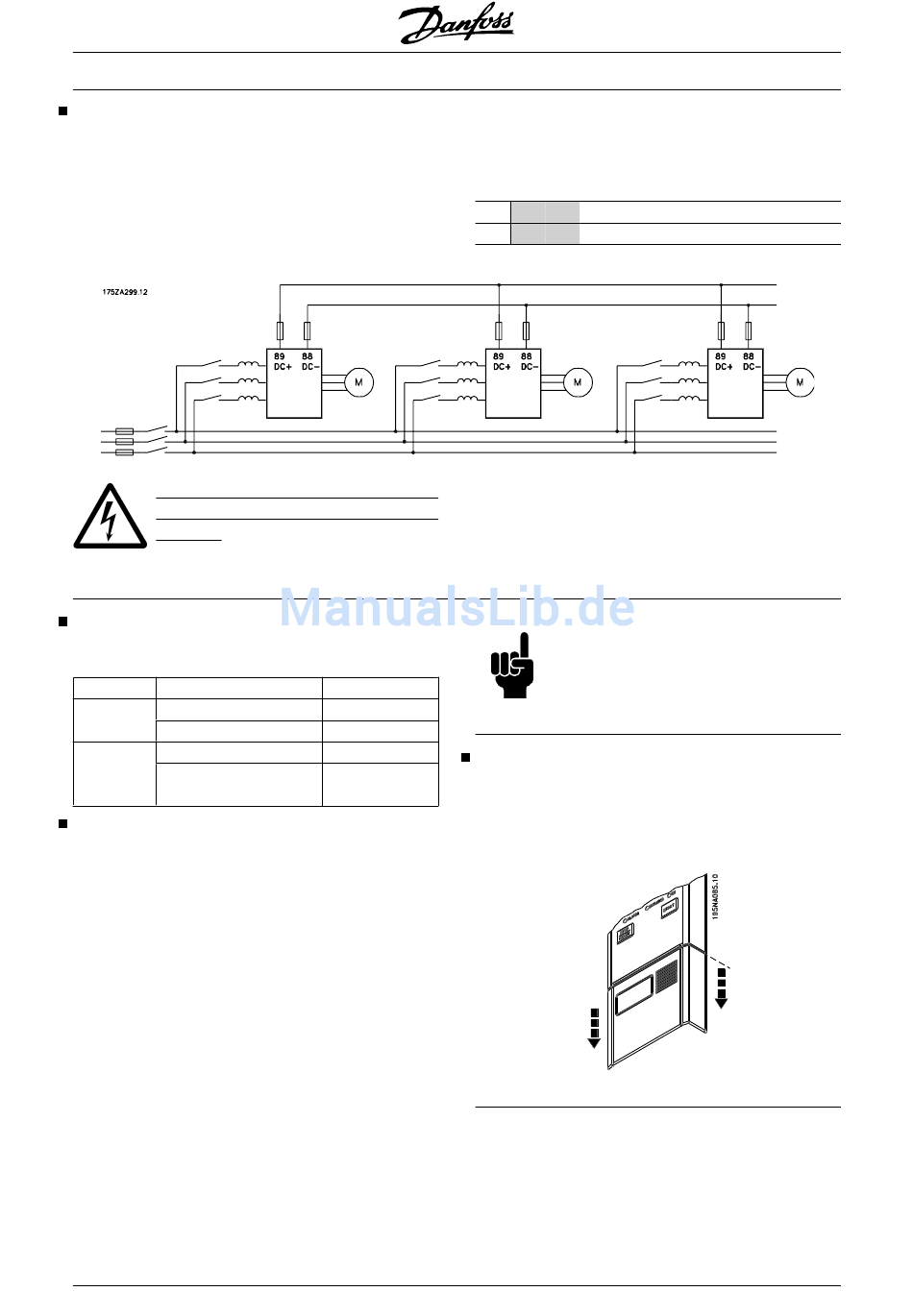

Zwischenkreiskopplung
Die Zwischenkreiskopplung ermöglicht die Kopplung
der DC-Zwischenkreise mehrerer Frequenzumrichter.
Hierzu muss die Installation um zusätzliche Sicherun-
gen und Wechselstromdrosseln erweitert werden (sie-
he Zeichnung unten). Zur Aktivierung der Zwischen-
kreiskopplung muss Parameter 400 Bremsfunktion auf
Zwischenkreiskopplung [5] eingestellt werden.
Achtung! Die Spannung zwischen den
Klemmen 88 und 89 kann bis zu 850 V DC
betragen.
Anzugsmoment, Leistungsklemmen
Leistungs- und Erdungsklemmen sind mit folgenden
Anzugsmomenten anzuziehen:
VLT
Klemmen
2803-
Netzanschluss Bremse 0.5-0.6
2875
Erde
2880-
Netzanschluss Bremse 1.2-1.5
2882, 2840
Erde
PD2
Steuerung der mechanischen Bremse
In Hebe-/Absenkanwendungen muss eine elektro-
magnetische Bremse gesteuert werden. Die Bremse
wird mit einem Relaisausgang bzw. digitalen Ausgang
(Klemme 46) gesteuert. Der Ausgang muss für den
Zeitraum geschlossen (spannungsfrei) bleiben, in dem
der Frequenzumrichter den Motor nicht 'unterstützen'
kann, da z.B. die Last zu groß ist. Steuerung mech.
Bremse in Parameter 323 bzw. 341 für Anwendungen
mit einer elektromagnetischen Bremse wählen.
Wenn die Ausgangsfrequenz die in Parameter 138
eingestellte Bremsabschaltfrequenz überschreitet,
wird die Bremse gelöst, wenn der Motorstrom den in
Parameter 140 voreingestellten Wert überschreitet.
Die Bremse wird aktiviert, wenn die Ausgangsfre-
quenz geringer als die in Parameter 139 eingestellte
Bremseinschaltfrequenz ist.
Tritt für den Frequenzwandler ein Alarmzustand oder
eine Überspannung auf, so wird die mechanische
Bremse sofort eingeschaltet.
76
Für DC-Zwischenkreiskopplung 6,3-mm-Faston-Ste-
cker verwenden.
Weitere Informationen erhalten Sie bei Danfoss oder
in Anleitung MI.50.NX.02.
Nr. 88
Moment [Nm]
2-3
Zugang zu Steuerkabelklemmen
2-3
Alle Steuerkabelklemmen befinden sich unter der Ab-
deckplatte vorn auf dem Frequenzumrichter. Die Ab-
deckplatte kann durch Abziehen nach unten entfernt
werden (siehe Zeichnung).
MG.27.A2.03 - VLT
Serie VLT® 2800
89
Zwischenkreiskopplung
-
+
ACHTUNG!
Diese Anwendung gilt nur für Heben/Ab-
senken ohne Gegengewicht.
®
ist ein eingetragenes Warenzeichen von Danfoss.
