Lager mit Umschalteinheit
Übersicht „Pelletslager"
Mit der Taste

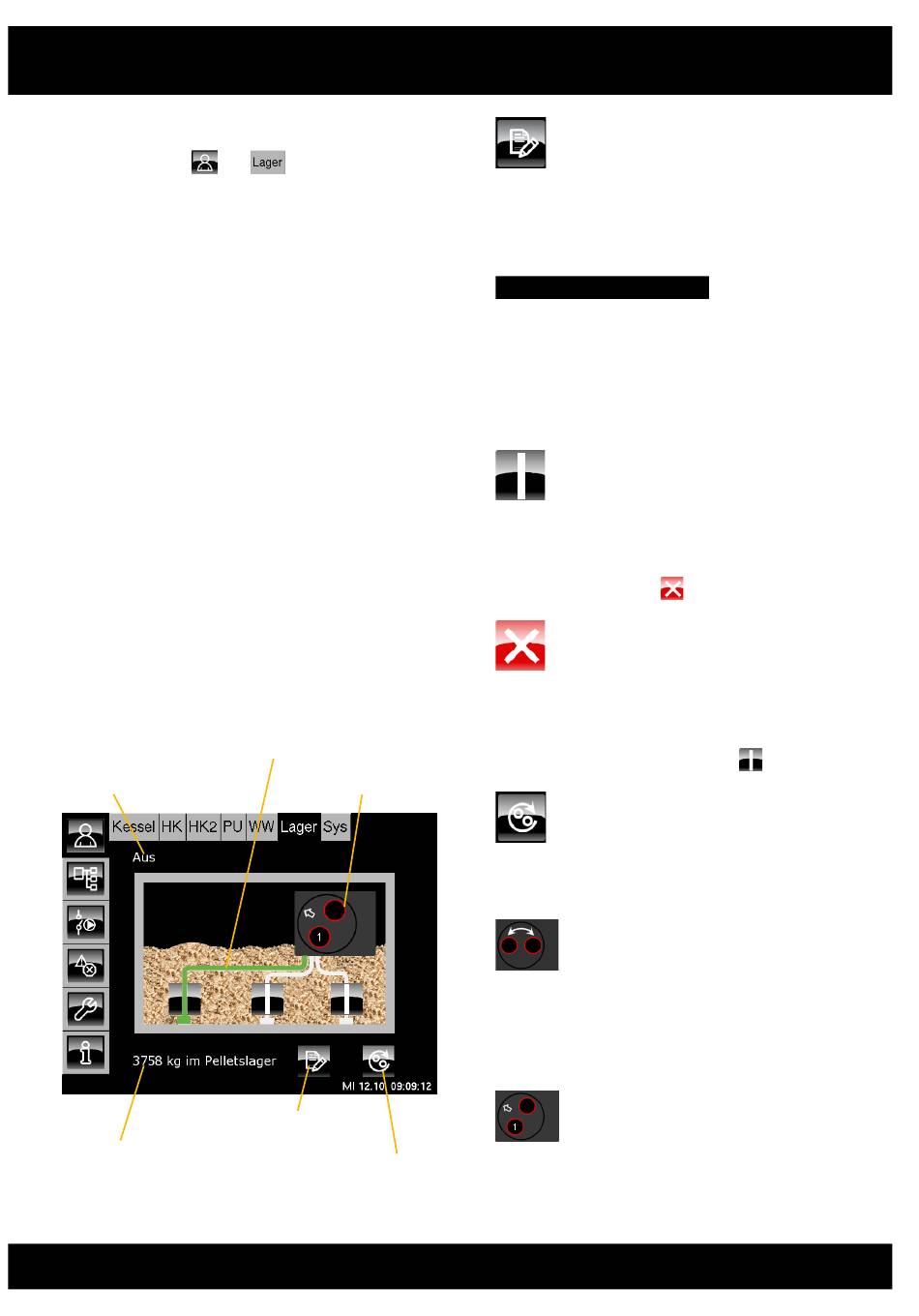

Übersicht „Lager mit Umschalteinheit".
In diesem Funktionsblock wird eine Pellets-
Austragung mit einer Umschalteinheit und 2
oder 3 Saugsonden gesteuert.
Die einzelnen Saugsonden können manuell
gewählt und gesperrt bzw. freigegeben werden.
Der Saug- oder Spülbetrieb wird durch eine
grüne Leitung zwischen der Saugsonde und der
Umschalteinheit angezeigt.
Können von einer Saugsonde keine Pellets geför-
dert werden, wechselt die Umschalteinheit auto-
matisch auf den Spülbetrieb. Dabei wird über den
Förderschlauch nun die Rückluft eingeleitet, um
die mögliche Blockierung im Förderschlauch bzw.
bei der Saugsonde zu lösen.
Nach einer Pelletslieferung kann der neue Lagerin-
halt als Wert für die Vorratsberechnung eingegeben
werden. Der tatsächliche Vorrat im Lager wird
allerdings nicht gemessen.
Es wird lediglich der mit den Einschubparametern
errechnete Verbrauch vom Lagerinhalt abgezogen.
Der tatsächliche Vorrat im Lager kann deshalb
+/- 15% vom tatsächlichen Vorrat abweichen.
Grüne Linie zwischen Umschalteinheit und Saugsonde
= Pellets werden von dieser Saugsonde gefördert
Betriebszustand
Aktueller Vorrat, kann bis zu
+/- 15% vom tatsächlichen
Vorrat abweichen
Bedienung PU 7 bis 15 kW
und
gelangt man zur
Umschalteinheit
Lagerinhalt eingeben
Manuell zwischen den
Saugsonden wechseln
Übersicht, Tasten, Funktionen
Vorrat eingeben
Mit dieser Taste kann nach einer Pelletslieferung
der neue Lagerinhalt eingetragen werden.
3758 kg im Pelletslager
Es wird der errechnete Pelletsvorrat angezeigt.
Dieser wird nicht gemessen. Er wird nur aus den
Einschubparametern errechnet und kann +/- 15%
vom tatsächlichen Vorrat abweichen.
Saugsonde freigegeben
Diese Saugsonde ist freigegeben. Pellets werden
von der Saugsonde zur Umschalteinheit gefördert.
Durch Antippen kann diese Saugsonde gesperrt
werden (= Symbol
Saugsonde gesperrt
Diese Saugsonde ist gesperrt. Es können keine
Pellets von dieser Saugsonde gefördert werden.
Durch Antippen kann diese Saugsonde wieder
freigegeben werden (= Symbol
Manuell zur nächsten Saugsonde wechseln
Durch Drücken dieser Taste wechselt die Umschalt-
einheit manuell zur nächsten freien Saugsonde.
Umschalteinheit wechselt automatisch
Nach dem Erreichen der maximalen Saugvorgänge
(= Parameter „Umschalten ab") wechselt die
Umschalteinheit automatisch zur nächsten freige-
geben Saugsonde.
Saugsonde 1 saugen
Pellets werden von der Saugsonde 1 gesaugt.
Vorrat
).
).
51
2011-11
