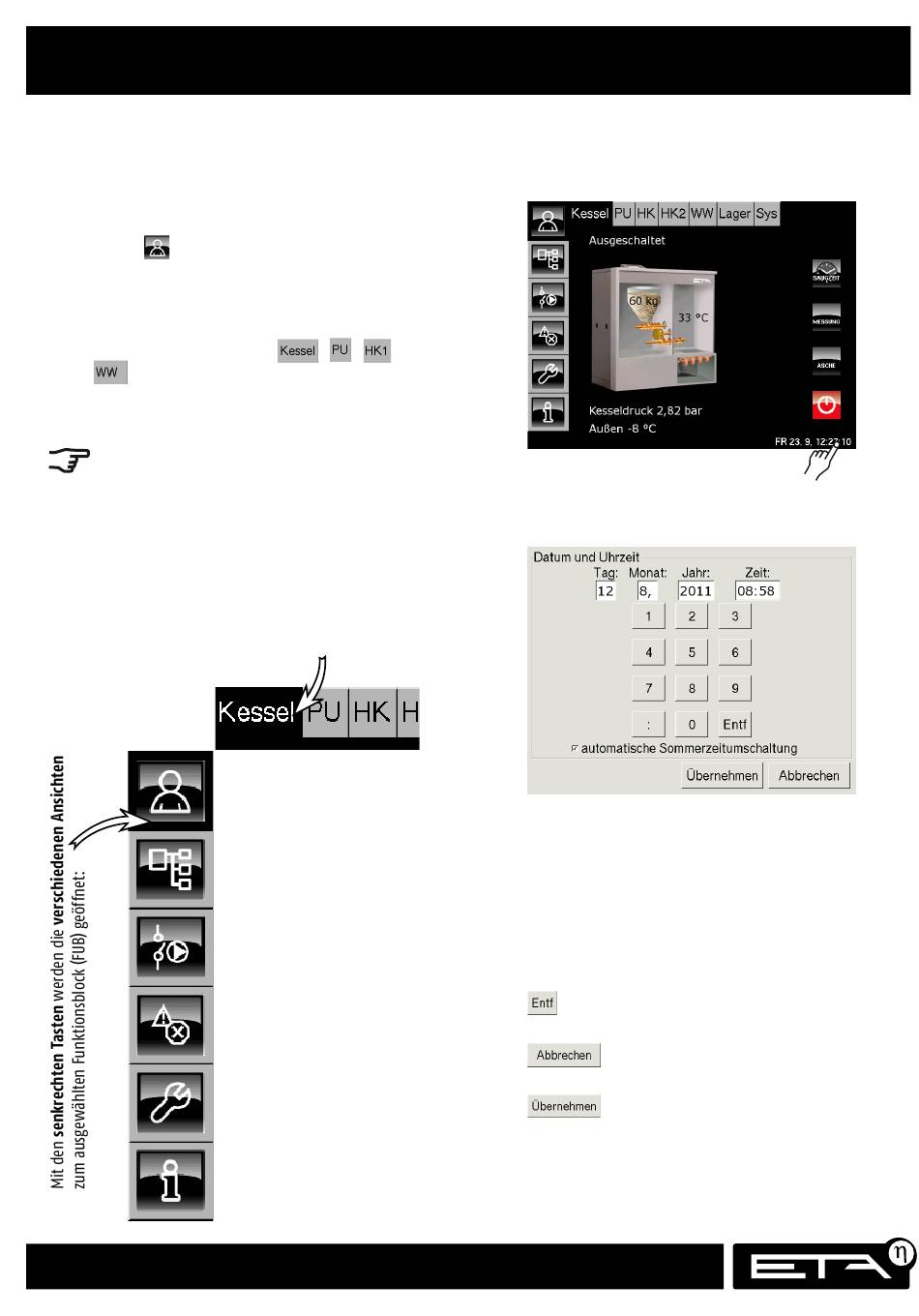

Touchscreen
Lernen Sie die Regelung kennen
Mit dem Touchscreen haben Sie anstelle von Tasten,
Symbole direkt im Bildschirm.
Um mit der Bedienung vertraut zu werden, tippen
Sie am besten einmal auf der linken Seite auf das
Symbol
.
Am Touchscreen werden nur jene Funktionsblöcke
angezeigt, welche für die Funktion Ihrer Heizanlage
erforderlich und konfi guriert sind.
Mit den waagrechten Tasten
... können Sie zwischen den einzelnen
Funktionsblöcken (FUB) blättern.
Beschreibung der Funktionsblöcke
In dieser Anleitung sind alle Funktionsblöcke der
ETAtouch Software beschrieben.
In dieser Anleitung sind nur die Funktionsblöcke
Kessel, Heizkreis und Lager beschrieben.
Die weiteren Funktionsblöcke sind im beigefügten
Heft „ETAtouch Funktionsblöcke - Bedienung"
beschrieben.
So bewegen Sie sich am Touchscreen
Mit den waagrechten Tasten werden die einzelnen
Funktionsblöcke (FUB) der Heizanlage ausgewählt
26
Änderungen aufgrund technischer Verbesserungen vorbehalten
,
,
,
Bedienoberfl äche
bzw.
Übersichtsbild
zum
gewählten Funktionsblock.
Textmenü
zur Parameter-
einstellung für den gewählten
Funktionsblock
I / O-Liste
für den Fachmann
zur Zuordnung der
Ein- und Ausgänge
Fehlermeldungen
des ausgewählten Funktions-
blockes
Werkzeugkasten
für den Fachmann
INFO
Hilfe
Uhrzeit und Datum einstellen
Am Touchscreen rechts unten, auf das Datum bzw.
die Uhrzeit tippen.
Es erscheint ein Bildschirm zum Einstellen des
Datums und der Uhrzeit:
Durch Antippen der Felder [Tag], [Monat], [Jahr]
oder [Zeit] wählen Sie das Feld, dass Sie ändern
wollen.
Ist ein Feld mit der Eingabe von Zahlen ausgefüllt
springt der Cursor automatisch zum nächsten Feld.
löscht den Wert links von Cursor.
schließt den Bildschirm ohne das
Speichern der veränderten Werte.
speichert die geänderten Werte und
schließt den Bildschirm.
