- Großer Füllraum (SH 20/30 150 Liter, SH 40/50/60 225 Liter)
- Isolierte, geteilte Glühzonenbrennkammer (optimal im Schwachlastbetrieb)
- Drehzahlgeregeltes, geräuscharmes Abgasgebläse mit Drehzahlrückmeldung
- Lambdaregelung mit Stellmotore für Luftregelung von Primär- und Sekundärluft
inklusive Zustandskontrolle
- Abgastemperaturfühler für eine stufenlose Einstellung der gewünschten Abgas-
temperatur (Anpassung an bestehenden Kamin)
- Separate Anheiz- und Schürtüre
- Schwelgasabsaugung oberhalb der Schürtüre
- Einfache Gesamtreinigung (Schürgerät und Aschenlade im Lieferumfang) von vorne
durch serienmäßig eingebaute Wärmetauscherrohrreinigung (Rüttelhebel links oder
rechts montierbar)
- Sicherheitswärmetauscher integriert
- Luftvorwärmung durch Ansaugung innerhalb der Isolierung (geringe Abstrahlverluste)
- Starkwandige Wärmedämmung mit Bodenisolierung und Kesselmantel gelb
- Fronttüre mit integrierter
- Mikroprozessor-Regelung (CAN-Bus) für einfache Bedienung im Dialogbetrieb.
- Optimale Verbrennungswerte bei Scheitholz (Buche/Fichte) und Grobhackgut.
- Geprüft durch Bundesanstalt für Landtechnik in Wieselburg und TÜV Süddeutschland.
ETA Heiztechnik GmbH

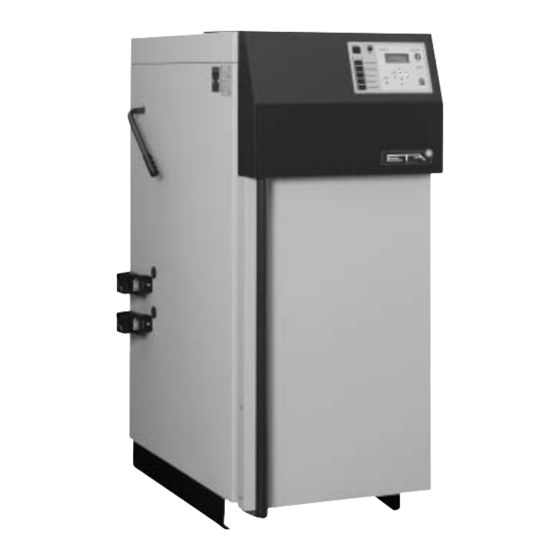

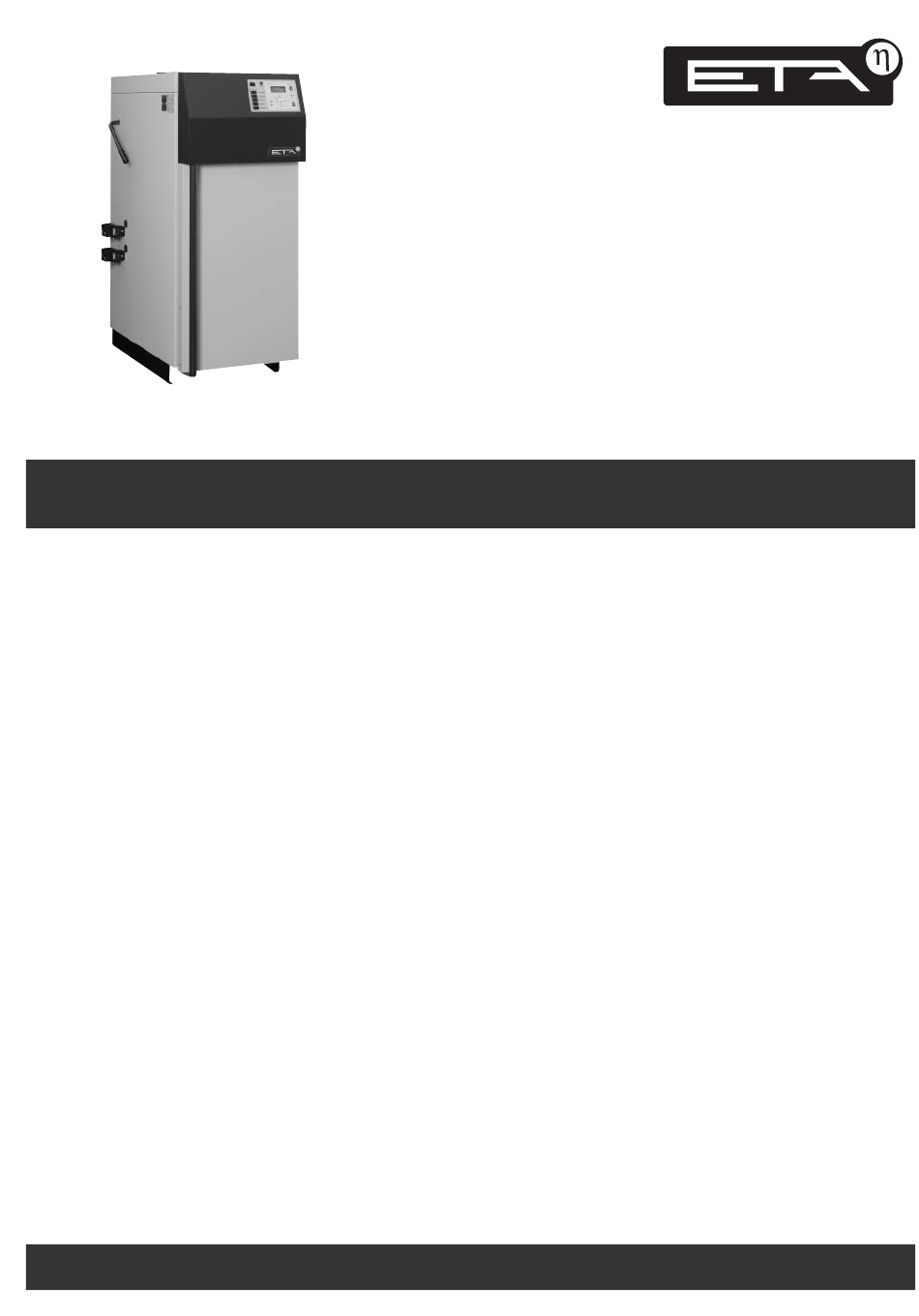

Holzvergaserkessel ETA SH 20 - 60
TÜV und BLT Prüfberichte
BAFA Herstellererklärungen
CE Konformitätserklärung
2006-04 Änderungen aufgrund technischer Verbesserungen vorbehalten!
Beschreibung
Beschreibung Kessel
Beschreibung ETA SH
Werbung
Verwandte Anleitungen für eta SH series
Inhaltszusammenfassung für eta SH series
- Seite 1 Holzvergaserkessel ETA SH 20 - 60 Beschreibung TÜV und BLT Prüfberichte BAFA Herstellererklärungen CE Konformitätserklärung Beschreibung Kessel - Großer Füllraum (SH 20/30 150 Liter, SH 40/50/60 225 Liter) - Isolierte, geteilte Glühzonenbrennkammer (optimal im Schwachlastbetrieb) - Drehzahlgeregeltes, geräuscharmes Abgasgebläse mit Drehzahlrückmeldung - Lambdaregelung mit Stellmotore für Luftregelung von Primär- und Sekundärluft...
- Seite 2 - Fernbedientableau für eine Bedienung von den Wohnräumen aus - Witterungsgeführte Vorlauftemperaturregelung für bis zu 4 Mischerkreise - Solarregelung Übersichtliche Menüführung mittels hintergrundbeleuchteter 4 Zeilen x 20 Zeichen großer Klartextanzeige, intuitiver Menüführung und Info–Taste. ETA Heiztechnik GmbH 2006-04 Änderungen aufgrund technischer Verbesserungen vorbehalten! Beschreibung ETA SH...
- Seite 3 Reinigungseinrichtung ½“ Muffe - Fühler links oder rechts thermische Ablaufsicherung 5/4“ Muffe - Kesselvorlauf 5/4“ Muffe - Kesselrücklauf 5/4“ Muffe - Lambdasonde ½“ Muffe - Füll- und Entleerungshahn ETA Heiztechnik GmbH 2006-04 Änderungen aufgrund technischer Verbesserungen vorbehalten! Beschreibung ETA SH...
-
Seite 4: Technische Daten
Geprüfte Brennstoffe Scheitholz Fichte und Buche bis W20 Max. zulässige Betriebstemperatur 95°C Grobhackgut Fichte und Holzbrikkets Minimale Rücklauftemperatur 60°C Elektrischer Anschluss 1 x 230V / 50Hz / 3A ETA Heiztechnik GmbH 2006-04 Änderungen aufgrund technischer Verbesserungen vorbehalten! Beschreibung ETA SH... - Seite 9 P R Ü F B E R I C H T BLT-Aktzahl: 018/98 BLT-Protokollnummer: 028/99 Stückholzkessel ETA SH 30 Anmelder: Hersteller: AKKREDITIERTE PRÜFSTELLE Firma ETA Heiztechnik GmbH Wie Anmelder A-4715 Taufkirchen a. d. Tr. 76 IDENTIFIKATIONS- NUMMER.: 112...
- Seite 10 - 1 - (018/98) BESCHREIBUNG Der Stückholzkessel ETA SH 30 ist ein geschweißter Stahlheizkessel mit einer Nenn- Wärmeleistung von 30 kW. Bei diesem Stückholzkessel handelt es sich um eine Konstruktion mit unterem Abbrand, wobei die Verbrennungsluft durch ein Saugzuggebläse dem Brennstoff zugeführt wird.
- Seite 11 - 2 - (018/98) Verbrennungsluftstellmotoren Belimo KM 24 - SR 24 V AC/DC 24 V 4 VA 2 W 4 Nm 80 100 sec Primär- und Sekundärluftstellmotoren BELIMO LM 24 SR-F AC/DC 24 50/60 Hz 4 VA 2 W 4 Nm 80 ... 110 s IP 54 CE SCHEMA DES KESSELS Regelung Saugzuggebläse...
- Seite 12 - 30 - (018/98) VERLUSTE ÜBER DIE OBERFLÄCHE Bei einem Versuch im Bereich der Nenn-Wärmeleistung wurden an 41 Punkten an der Oberfläche des Kessels die Temperaturen gemessen und die Verluste über die Oberfläche nach DIN 4702/Teil 2 errechnet. Das Ergebnis dieser Messung zeigt folgende Tabelle: Versuchsnummer: HK039.dat Umgebungstemperatur:...
-
Seite 13: Elektrische Leistungsaufnahme
Nenn-Wärmeleistung, wurden 1000 Wh aufgenommen, dies entspricht 0,3 % der Nenn- Wärmeleistung. ZUSAMMENFASSUNG Der Stückholzkessel ETA SH 30 wurde mit dem Brennstoff Stückholz Buche, Stückholz Fichte und Grobhackgut Fichte (Sägerestholz) abgelängt auf 1/2 Scheit = ca. 50 cm) bei Nenn-Wärmeleistung und der Kleinsten Leistung geprüft. - Seite 14 Tabelle 2: Emissionswerte bezogen auf 13 % O2 Auf Grund der Versuchsergebnisse des Stückholzkessels ETA SH 30 im Bereich der Nenn- Wärmeleistung und Teillast darf dieser Kessel mit dem Prüfzeichen der Bundesanstalt für Landtechnik versehen werden. Der Leiter der Abteilung Für den Bericht...
- Seite 15 P R Ü F B E R I C H T BLT-Aktzahl: 015/00 BLT-Protokollnummer: 007/00 Stückholzkessel ETA SH 60 AKKREDITIERTE PRÜFSTELLE Anmelder: Hersteller: ETA Heiztechnik GmbH Wie Anmelder A-4715 Taufkirchen / Tr. 76 IDENTIFIKATIONS- NUMMER: 112...
-
Seite 16: Angaben Auf Dem Kesselschild
- 1 - (015/00) BESCHREIBUNG Der Stückholzkessel ETA SH 60 der Fa. ETA Heiztechnik GmbH ist ein geschweißter Stahlheizkessel mit einer Nenn-Wärmeleistung von 60 kW. Bei diesem Stückholzkessel handelt es sich um eine Konstruktion mit unterem Abbrand, wobei die Verbrennungsluft durch ein Saugzuggebläse dem Brennstoff zugeführt wird. - Seite 17 - 2 - (015/00) SCHEMA DES KESSELS Regelung Saugzuggebläse Füllraum Rohrwärmetauscher Stellmotor Primärluft Rost Sekundär- luft Brennraum Lambdasonde Aschenraum TECHNISCHE DATEN Masse ........................750 Wasserinhalt (gemessen)..................170 Gesamtbreite ......................710 mm Gesamttiefe ......................1328 mm Gesamthöhe ..................... 1644 mm Füllraumvolumen....................223 Füllraumbreite ....................... 490 mm Füllraumtiefe ......................
- Seite 18 - 34 - (015/00) VERLUSTE ÜBER DIE OBERFLÄCHE Bei einem Versuch im Bereich der Nenn-Wärmeleistung wurden an 37 Punkten an der Oberfläche des Kessels die Temperaturen gemessen und die Verluste über die Oberfläche nach DIN 4702-2 errechnet. Das Ergebnis dieser Messung zeigt folgende Tabelle: Versuchsnummer: HKA372 Umgebungstemperatur:...
- Seite 19 0,1 % der Nenn-Wärmeleistung. ZUSAMMENFASSUNG Der Stückholzkessel ETA SH 60 der Fa. ETA Heiztechnik GmbH wurde mit den Brennstoffen Stückholz Buche, Stückholz Fichte, (abgelängt auf 1/2 Scheit = ca. 50 cm), Grobhackgut Fichte (Schreddermaterial) und Holzbrikkets bei Nenn-Wärmeleistung und der kleinsten Wärmeleistung geprüft.
- Seite 20 14,1 n.g. n.g. Tabelle 2: Emissionswerte bezogen auf 13 % O2 Auf Grund der Versuchsergebnisse darf der Stückholzkessel ETA SH 60 der Fa. ETA Heiztechnik GmbH mit dem Prüfzeichen der Bundesanstalt für Landtechnik versehen werden. Der Leiter des Referates Für den Bericht...
- Seite 23 (Ort) (Straße) Der automatisch beschickte Heizkessel vom Typ Der handbeschickte Heizkessel vom Typ ETA SH 20, hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8* der ersten BImSchV eine(n) Nennwärmeleistung von...
- Seite 24 (Ort) (Straße) Der automatisch beschickte Heizkessel vom Typ Der handbeschickte Heizkessel vom Typ ETA SH 30, hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8* der ersten BImSchV eine(n) Nennwärmeleistung von...
- Seite 25 (Ort) (Straße) Der automatisch beschickte Heizkessel vom Typ Der handbeschickte Heizkessel vom Typ ETA SH 40, hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8* der ersten BImSchV eine(n) Nennwärmeleistung von...
- Seite 26 (Ort) (Straße) Der automatisch beschickte Heizkessel vom Typ Der handbeschickte Heizkessel vom Typ ETA SH 50, hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8* der ersten BImSchV eine(n) Nennwärmeleistung von...
- Seite 27 (Ort) (Straße) Der automatisch beschickte Heizkessel vom Typ Der handbeschickte Heizkessel vom Typ ETA SH 60, hat bei der Verfeuerung von naturbelassener Biomasse im Sinne von § 3 Abs.1 Nummer 4, 5 und 5a** oder 8* der ersten BImSchV eine(n) Nennwärmeleistung von...
