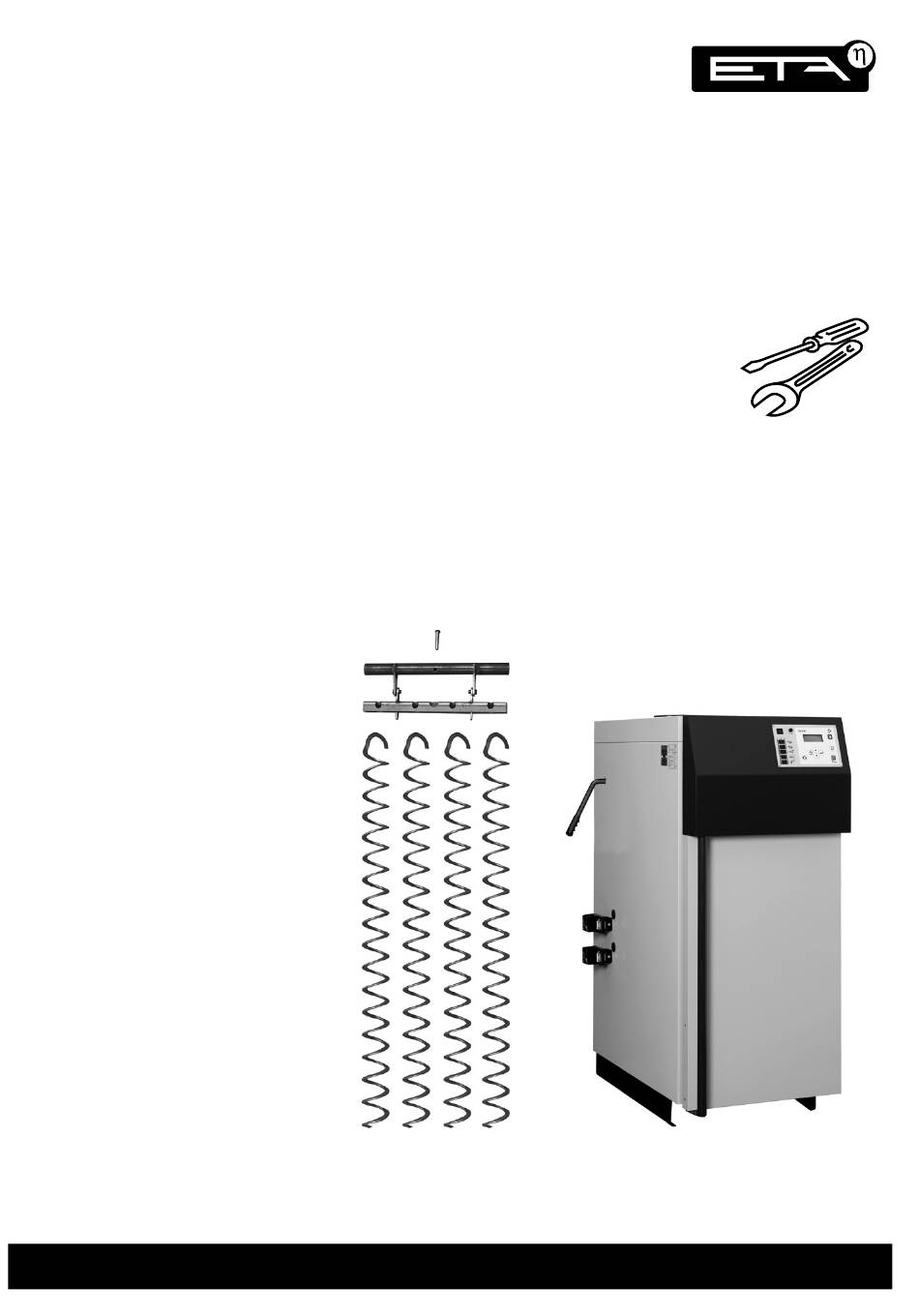

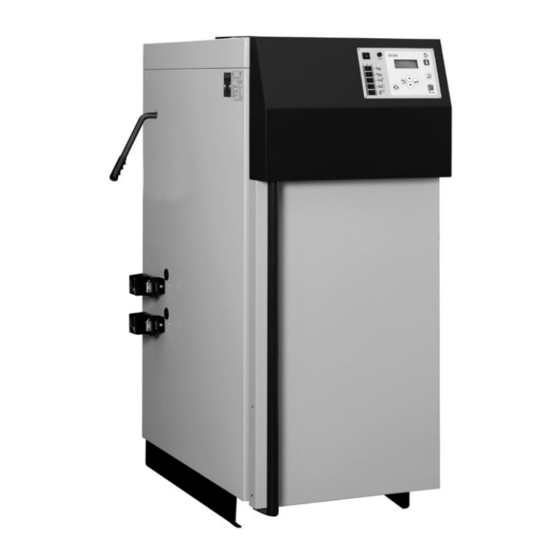

- Seite 1 Umbau Wirbulatoren SH20 auf SH30 Montage 001-0190-00-E Umbau Wirbulatoren SH20 auf SH30 2011-02...
-
Seite 2: Inhaltsverzeichnis
Umbausatzes, ein neues Typenschild SH30 mitgeliefert wird. Lieferumfang ..........2 Lieferumfang Montage ..........3 Beim Umbau vom SH20 zum SH30, werden die Wärmetauscherdeckel abnehmen ....3 Wirbulatoren getauscht. Der Lieferumfang des SH20 Wirbulatoren entfernen ......4 Umbausatzes beinhaltet: SH30 Wirbulatoren montieren ......5 4x Wirbulatoren SH30 Typenschild austauschen ......7... -
Seite 3: Montage
Die Abdeckung an der Oberseite aufklappen um zum Deckel des Wärmetauschers zu gelangen. 180° Wärmetauscherdeckel abnehmen Die Mutter gegen den Uhrzeigersinn drehen. Anschließend den Kugelknopf aushängen, mit einer halben Umdrehung gegen den Uhrzeigersinn. Den Wärmetauscherdeckel abnehmen. Mutter lösen Wärmetauscherdeckel Umbau Wirbulatoren SH20 auf SH30 2011-02... -
Seite 4: Sh20 Wirbulatoren Entfernen
Bolzen entfernen Reinigungshebel rausziehen Den Reinigungshebel seitlich aus dem Kessel ziehen. Reinigungshebel rausziehen SH20 Wirbulatoren mit Aufhängung entnehmen Die Aufhängung mit den SH20 Wirbulatoren aus dem Kessel rausziehen. Wärmetauscherrohre mit Reinigungsbürste säubern Die Wärmetauscherrohre mit dem Reinigungsset des Kessels säubern. www.eta.co.at... -
Seite 5: Sh30 Wirbulatoren Einbauen
Ausnehmung ist, siehe Foto. Wirbulatoren SH30 in den Kessel einbringen Die Wirbulatoren mit der Aufhängung in den Kessel einfädeln. Darauf achten, dass die Ausnehmung an der Aufhängung zur Vorderseite des Kessels deutet. Ausnehmung zur Vorderseite Umbau Wirbulatoren SH20 auf SH30 2011-02... - Seite 6 Reinigungshebel einschieben Reinigungshebel mit Bolzen fixieren Den Bolzen in die Bohrung der Aufhängung einschieben, um den Reinigungshebel zu fixieren. Bolzen einführen Reinigungshebel betätigen Den Reinigungshebel betätigen und die Leichtgängig- keit der Wirbulatoren prüfen. Reinigungshebel www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
-
Seite 7: Wärmetauscherdeckel, Typenschild
Abdeckung der Verkleidung schließen Mutter fixieren Wärmetauscherdeckel Die Abdeckung an der Oberseite des Kessels zuklappen. Typenschild am Kessel austauschen Das alte Typenschild SH20 am Kessel entfernen und gegen das mitgelieferte Typenschild SH30 austauschen. Typenschild austauschen Hauptschalter einschalten Kessel am Hauptschalter einschalten Den Kessel am Hauptschalter wieder einschalten. -
Seite 8: Demontage, Entsorgung
Demontage, Entsorgung Demontage Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge wie die Montage. Entsorgung Die Entsorgung samt Zusatzaggregaten hat umweltgerecht gemäß Abfallentsorgungsgesetz zu erfolgen. Recyclingfähige Stoffe sind in getrenntem und gereinigtem Zustand der Wiederverwertung zuzuführen. www.eta.co.at Änderungen aufgrund technischer Verbesserungen vorbehalten...
